一、系统架构与核心控制逻辑
1. 空气净化的梯度过滤体系
电子洁净车间采用"四级过滤+分子级净化"的复合系统，构建多层防护屏障：
- 预过滤段：G4初效过滤器拦截≥5μm大颗粒（如尘埃、毛发），保护下游设备
- 中效过滤段：F9过滤器捕捉1-5μm颗粒（如花粉、霉菌孢子），降低高效过滤器负荷
- 亚高效过滤段：H11过滤器去除0.5-1μm颗粒，作为高效过滤的前置保护
- 终端过滤段：
- HEPA（H14级）：对0.3μm颗粒过滤效率≥99.995%，满足ISO 5级（百级）需求
- ULPA（U15级）：对0.12μm颗粒效率≥99.9995%，适配3纳米芯片制程的ISO 3级环境
- 分子污染物控制：针对半导体工艺的AMC（空气分子污染物），增设化学过滤器：
- 酸性气体过滤器（去除HF、Cl₂等）
- 碱性气体过滤器（吸附NH₃等）
- 有机挥发物过滤器（清除VOCs）
2. 环境参数的纳米级调控
- 温湿度控制：
- 核心制程区：温度23±0.1℃，湿度45±1%RH（波动范围≤±0.05℃/±0.5%）
- 控制逻辑：采用"冷冻水+热水"双回路PID调节，配合露点控制技术，响应时间≤30秒
- 应用价值：7纳米芯片光刻过程中，温度每波动0.1℃可导致线宽偏差0.5纳米，直接影响良率
- 气流组织与压差：
- 单向流区域（光刻、离子注入）：
- 垂直层流风速0.45±0.05m/s，气流均匀性≥95%
- 截面风速偏差≤±0.02m/s，避免湍流产生局部污染
- 非单向流区域（封装测试）：
- 换气次数50-100次/小时，空气更新周期≤1分钟
- 压差梯度：
- 洁净区相对室外：+15Pa
- 相邻等级区域：+5Pa（如ISO 5级对ISO 6级）
- 产尘区相对洁净区：-5Pa（防止污染扩散）
- 静电控制：
- 地面系统：防静电环氧自流平（表面电阻10⁶-10⁹Ω），通过铜箔网格接地
- 空气离子化：离子风机平衡时间≤1秒（距离30cm处），残余电压≤±50V
- 人员防护：防静电服、鞋（点对点电阻10⁷-10¹¹Ω），手腕带实时监测（报警电阻10⁵-10⁸Ω）
二、设计标准与分级应用
1. 洁净度等级与工艺适配
ISO等级 0.1μm颗粒（个/m³） 0.5μm颗粒（个/m³） 典型应用场景 核心控制要点
ISO 3 ≤1000 ≤10 3纳米芯片光刻、量子元件制造 ULPA全覆盖，AMC浓度≤1ppb
ISO 5 ≤100,000 ≤3,520 7纳米芯片制程、MEMS制造 垂直单向流，温湿度波动≤±0.1℃
ISO 7 — ≤352,000 半导体封装、SMT贴片 局部单向流+乱流结合，换气次数≥60次/h
2. 材料与结构规范

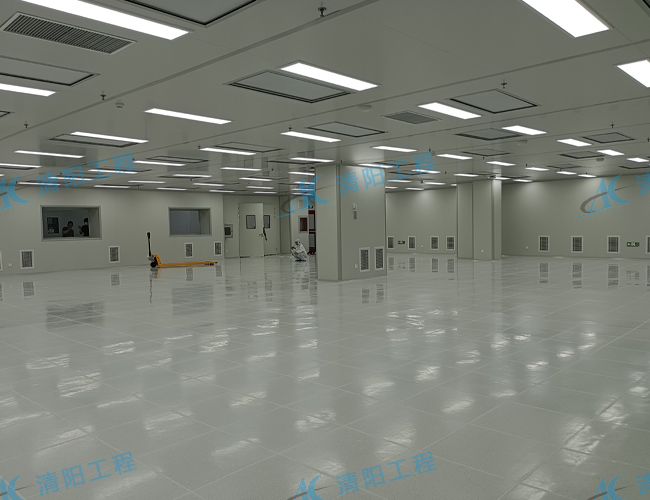

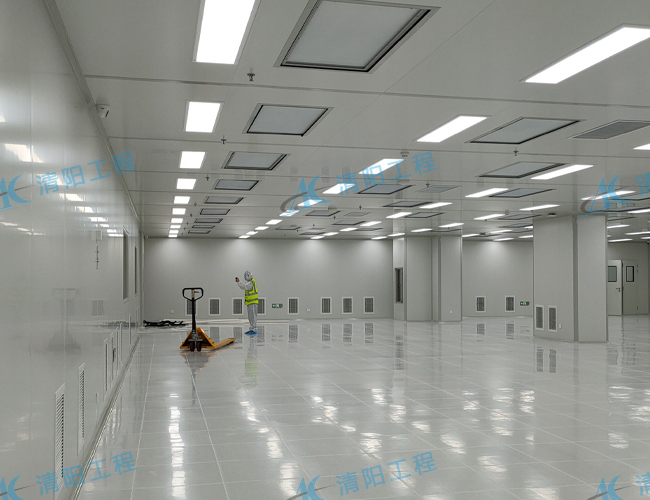

- 围护结构：
- 墙面/吊顶：50mm铝蜂窝彩钢板（表面电阻10⁶-10⁹Ω），接缝采用液槽密封
- 地面：3mm防静电环氧自流平（含导电骨料），接地电阻≤1Ω
- 观察窗：双层夹胶玻璃（厚度6+6mm），内侧镀膜防结露
- 管道与设备：
- 风管：镀锌钢板（厚度≥0.8mm），内壁粗糙度Ra≤0.8μm，咬口密封
- FFU（风机过滤单元）：
- 风机：无刷直流电机，调速范围30%-100%
- 噪音≤55dB（1.5米处），振动≤0.5mm/s
- 风淋室：
- 喷嘴风速≥25m/s，多角度360°吹扫
- 联锁功能：双门不可同时开启，吹淋时间15-30秒可调
三、全生命周期维护体系
1. 预防性维护策略
- 过滤器管理：
- 初效过滤器：1-3个月更换（阻力达初阻力2倍时）
- 中效过滤器：6-12个月更换
- 高效/ULPA过滤器：
- 定期扫描检漏（每6个月），泄漏率≤0.01%
- 2-3年更换（或阻力达初阻力1.5倍）
- 系统性能验证：
- 日常监测：温湿度、压差、风速（每小时记录）
- 月度检测：粒子浓度（ISO 14644-1方法）
- 季度校验：传感器精度（偏差≤±0.1℃/±1%RH）
- 年度全项验证：包含气流流型测试（烟雾可视化）、恢复能力测试（开门后洁净度恢复时间）
2. 故障预警与应急处理
- 智能预警系统：
- 部署振动传感器（FFU电机异常预警）
- 压差变化率监测（≥0.5Pa/h自动报警，提示过滤器堵塞或密封失效）
- 粒子浓度趋势分析（连续3小时上升超10%触发预警）
- 应急方案：
- 停电时：UPS保障关键区域FFU运行≥30分钟，维持正压
- 过滤器泄漏：立即隔离区域，启动备用净化单元，4小时内完成更换
- 温湿度超标：自动切换至备用空调机组，偏差超限时触发工艺停机保护
四、技术演进与未来趋势
1. 智能化与数字化转型
- 数字孪生系统：构建洁净室虚拟副本，实时映射物理环境参数，通过AI算法优化：
- 能耗降低15-20%（动态调节FFU转速、空调负荷）
- 预测性维护准确率提升至90%以上
- 物联网感知网络：
- 每50㎡部署1个多参数传感器（采样频率1秒/次）
- 边缘计算节点实现本地化快速响应（控制延迟≤100ms）
2. 低碳与模块化建造
- 节能技术：
- 变频FFU集群控制（根据粒子浓度动态调节转速）
- 热回收系统（新风与排风换热效率≥70%）
- 光伏一体化吊顶（提供10-15%的电力需求）
- 模块化建设：
- 预制洁净舱体（工厂生产，现场组装），建设周期缩短40%
- 可扩展式布局（满足产能弹性需求）
3. 挑战与突破方向
- 极限洁净度：面向1纳米及以下制程，需控制0.01μm颗粒，推动过滤材料向纳米纤维技术发展
- 微振动控制：光刻机对振动要求≤2nm（@1Hz），需开发主动减震系统
- 人才瓶颈：培养同时掌握洁净技术与半导体工艺的复合型工程师，周期需缩短至1年以内
电子洁净车间净化系统已从单纯的环境控制设施，演进为与制造工艺深度融合的"核心生产要素"。其技术水平直接反映一个国家高端制造的基础能力，未来将沿着"更高精度、更低能耗、更强智能"的路径持续突破，为半导体、量子计算等前沿领域提供坚实的环境保障。
