一、标杆案例的技术路径解析

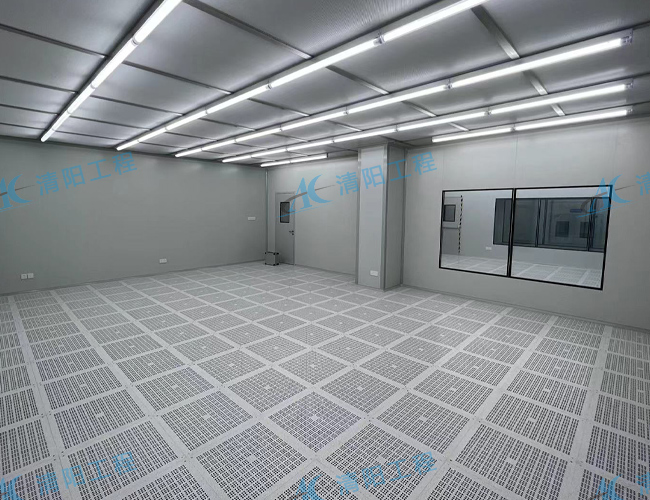

1. 千级洁净区改造典范
针对某12英寸晶圆厂刻蚀区改造：
- 核心升级：将原有ISO 6级车间提升至ISO 5级，通过新增FFU（风机过滤单元）矩阵（覆盖率从60%提升至90%），配合高架地板回风改造，使0.3μm粒子浓度稳定控制在≤1000个/m³。
- 工艺适配：增设防爆黄光区（波长570-600nm），避免光刻胶感光；气体管道更换为316L不锈钢（内壁电解抛光Ra≤0.4μm），满足超高纯气体（纯度99.9999%）传输需求。
- 施工策略：采用"分区轮换施工法"，单次施工面积≤200㎡，每日凌晨2-6点窗口期作业，确保主产线稼动率≥95%。
2. 百级超净区改造
浦东4200㎡先进封装车间改造亮点：
- 空气系统重构：拆除原有混合流系统，新建垂直单向流（风速0.45±0.05m/s），ULPA过滤器（U15级）覆盖率100%，通过DOP检漏（泄漏率≤0.001%）。
- 微环境控制：在键合机周边设置局部纳米级净化单元，控制AMC（分子污染物）浓度：酸性气体≤1ppb，有机挥发物≤5ppb。
- 智能升级：部署SEMI E188兼容的环境监控系统，1秒/次数据采集，异常响应时间≤30秒，满足半导体设备自动化接口标准。
3. 多级别兼容改造
密封材料车间改造特色：
- 梯度洁净设计：在同一厂房内实现ISO 5-8级分区，通过气闸室与压差控制（5-15Pa阶梯）防止交叉污染。
- 防静电强化：地面系统改造为"导电胶+铜箔网格"接地（电阻≤1Ω），墙面涂刷防静电涂料（表面电阻10⁶-10⁹Ω），满足ESD S20.20标准。
- 验证体系：通过3次静态+2次动态测试，粒子浓度、温湿度等指标连续10天达标，第三方检测符合GB 50073-2013要求。
二、核心技术升级要点与实施规范
1. 洁净度提升的系统解决方案
- 空气净化系统改造：
- 过滤器升级：从H13 HEPA升级至U15 ULPA（0.12μm粒子效率≥99.9995%），框架采用液槽密封（硅胶液深度≥15mm）。
- 气流优化：
- 光刻区：FFU+静压箱+高架地板组合，气流均匀性≥95%
- 刻蚀区：局部排风（风量1000m³/h）+全室换气（≥60次/h）
- 压差控制：新增PID变频风阀，相邻区域压差稳定在5±1Pa，洁净区相对室外≥15Pa。
- 温湿度精准控制：
- 改造目标：温度22±0.1℃（波动≤±0.05℃），湿度45±1%RH
- 系统配置：
- 冷源：四管制冷水机组（温差5℃）
- 控制：增加露点传感器（精度±0.2℃），联动加湿器/除湿机
- 管道改造：冷冻水管更换为304不锈钢（无缝焊接），保温层厚度≥25mm（防结露）。
2. 特殊区域改造技术规范
- 防爆黄光区：
- 照明：替换为钠灯（589nm）或LED黄光（570-600nm），照度≥300lux
- 设备：电机、开关等改为防爆型（Ex dⅡCT4），线缆穿镀锌钢管密封
- 气体检测：安装HF、Cl₂等有毒气体传感器（量程0-10ppm，精度±0.1ppm）
- 化学品输送区：
- 管道改造：PPH管道热熔焊接（用于酸碱）、316L不锈钢（用于有机溶剂）
- 排风系统：防爆风机+活性炭吸附（VOCs去除率≥90%），排风与送风比1.2:1
- 防静电改造：
- 地面处理：原有PVC地板更换为防静电环氧自流平（厚度3mm），铜箔接地网格间距1.5m
- 人员接地：风淋室出口增设导电地板垫，工作台面通过4mm²多股铜线接地
- 监测：新增静电电压监测仪（量程0-1000V，精度±10V）
3. 智能化与数字化升级
- 环境监控系统：
- 传感器部署：每20㎡1个粒子计数器（0.3μm/0.5μm双通道），关键设备旁设温湿度变送器
- 数据平台：集成至MES系统，支持数据追溯（保存≥3年）、异常报警（短信+声光）
- 控制逻辑：实现"粒子超标→FFU提速+排风增强"的自动响应
- 能源管理：
- 改造内容：安装智能电表、气表（精度0.5级），风机、水泵加装变频器
- 节能效果：系统综合能耗降低20-30%，投资回收期≤2年
三、专业服务选型与资质验证
1. 改造服务商核心能力要求
- 资质认证：
- 必备资质：建筑机电安装工程专业承包一级、净化工程专业承包一级
- 体系认证：ISO 9001（质量管理）、ISO 14644-1（洁净室认证）
- 行业经验：近3年完成≥5个半导体洁净室改造项目（单个面积≥1000㎡）
- 技术团队：
- 设计人员：需具备SEMI S2/S8培训证书，熟悉GEM 300标准
- 施工团队：洁净室施工经验≥5年，持证上岗率100%（电工、焊工等）
四、成本控制与改造效益分析
1. 改造成本构成与优化
- 费用明细（以千级车间为例）：
项目 占比 优化空间
设计与验证 5-8% 采用模块化设计减少定制费
净化设备 30-40% 国产优质FFU替代进口（降本30%）
空调与管道 20-30% 利旧部分风管，更换过滤器
施工与辅材 15-20% 分区施工减少窝工
第三方检测 2-3% 整合检测项目，减少重复测试
- 成本控制策略：
- 分阶段实施：先核心区（光刻、键合）后辅助区，资金压力分散
- 设备利旧评估：空调机组、高架地板等经检测合格后保留（节约15-20%成本）
- 国产替代：选用通过SEMI认证的国产过滤器、传感器（性能接近进口，成本降40%）
2. 改造效益量化分析
- 直接效益：
- 良率提升：14nm制程车间改造后，芯片良率从82%提升至87%（年增收益数千万元）
- 能耗降低：变频系统改造后，空调能耗下降25%（年节电约12万度/万㎡）
- 设备寿命：洁净环境改善使光刻机维护周期从6个月延长至9个月（年省维护费30%）
- 间接效益：
- 合规性：满足ISO 14644-1、SEMI F21等标准，获得高端客户认证
- 灵活性：改造后可兼容多代际工艺（如从28nm升级至14nm）
- 安全性：气体检测与防爆改造降低安全事故风险，减少潜在损失
上海半导体净化车间改造需立足"工艺适配、精准升级"原则，平衡短期投入与长期效益。建议选择具有丰富本地案例的服务商，采用"模块化设计+分区施工"模式，在确保洁净度达标（尤其是0.1μm以下微粒控制）的同时，最大限度减少对生产的影响。通过空气系统优化、智能化升级与成本精细化管理，最终实现改造后车间的"高良率、低能耗、强兼容"，为半导体制造提供稳定可靠的超净环境支撑。
