一、设计标准与核心参数体系
1. 洁净度分级与工艺适配
电子装配车间的洁净度等级需与产品精度形成精准匹配：
产品类型 洁净等级 核心控制指标（动态） 控制精度要求
半导体芯片封装（7nm） ISO 5级 ≥0.5μm粒子≤3,520个/m³ 粒子浓度波动≤10%（24小时连续监测）
汽车电子ECU装配 ISO 7级 ≥0.5μm粒子≤352,000个/m³ 换气次数稳定在60±5次/h
精密传感器生产 ISO 6级 ≥0.5μm粒子≤35,200个/m³ 单向流风速偏差≤±0.03m/s
注：对于SSD存储等静电敏感元件，需在ISO 7级基础上增设局部ISO 5级操作区，确保存储芯片装配过程的超低微粒污染。
2. 环境参数的精密控制
- 温湿度基准：
- 通用装配区：23±2℃，湿度45±5%RH
- 芯片键合区：22±0.5℃，湿度40±3%RH（减少热膨胀对键合精度的影响）
- SSD装配区：24±1℃，湿度30-40%RH（平衡防静电与防氧化需求）
- 控制技术：采用"双温区PID调节"，通过红外测温实时补偿设备散热导致的局部温差
- 气流与压差：
- 单向流区域（核心装配区）：
- 垂直层流风速0.4±0.05m/s，气流平行度偏差≤5°
- 截面风速均匀性≥90%（确保无局部涡流）
- 非单向流区域（辅助区）：
- 换气次数50-80次/h，空气滞留时间≤1.5分钟
- 压差梯度：
- 洁净区相对室外：+10Pa
- 核心区相对过渡区：+5Pa
- 产尘工序区（如焊接）相对周边：-3Pa（局部负压控制）
二、防静电体系的全链条设计
1. 环境防静电控制
- 静电电位控制：
- 工作区静电电位≤±100V（敏感元件区≤±50V）
- 地面系统：防静电环氧自流平（表面电阻10⁶-10⁹Ω），通过铜箔网格多点接地（接地电阻≤1Ω）
- 空气离子化：
- 离子风机覆盖密度：每10㎡1台，平衡时间≤2秒（30cm距离）
- 残余电压≤±50V，确保在元件暴露时间内完全中和静电
- 湿度协同控制：
- 基础湿度维持在30-60%RH（低于30%易产生静电，高于60%影响设备寿命）
- 静电敏感区设置湿度冗余：当湿度低于35%时自动启动辅助加湿，避免快速波动
2. 人员与设备防静电管理
- 人员防护系统：
- 防静电装备：
- 连体服（表面电阻10⁷-10¹¹Ω），袖口/裤脚导电收束
- 防静电鞋（点对点电阻10⁶-10⁸Ω），与地面接触电阻≤10⁸Ω
- 手腕带（实时监测型），报警电阻范围10⁵-10⁸Ω，断线立即停机
- 操作规范：
- 进入车间前进行30秒静电释放（通过接地桩）
- 接触元件前先触摸接地板（释放人体静电）
- 禁止在工作区快速移动（步行速度≤0.5m/s，减少摩擦起电）
- 设备与工具防静电：
- 工作台：防静电台面（表面电阻10⁷-10⁹Ω），通过接地线与大地相连
- 周转容器：导电塑料料盒（体积电阻10⁴-10⁸Ω），禁止使用普通塑料容器
- 焊接设备：防静电烙铁（接地电阻≤2Ω），烙铁头与大地电位差≤5mV
3. 物料防静电流程
- 存储环节：
- 敏感元件库房：地面铺设导电胶垫，货架接地（电阻≤1Ω）
- 包装要求：采用法拉第笼包装（内层防静电袋+外层屏蔽袋），袋体电阻10⁴-10⁸Ω
- 运输环节：
- AGV小车：车身与地面保持导电连接（通过导电轮），静电电位≤±50V
- 传递过程：禁止裸手接触元件，必须使用防静电镊子（电阻10⁶-10⁹Ω）
三、施工流程与质量控制要点
1. 分阶段施工管控
- 前期准备（4-6周）：
- 材料验证：防静电材料需提供表面电阻测试报告（10⁶-10⁹Ω范围内）
- 环境预处理：施工区先净化至ISO 8级，避免施工污染
- 图纸会审：重点审查防静电接地网络布局（确保每5㎡有1个接地点）

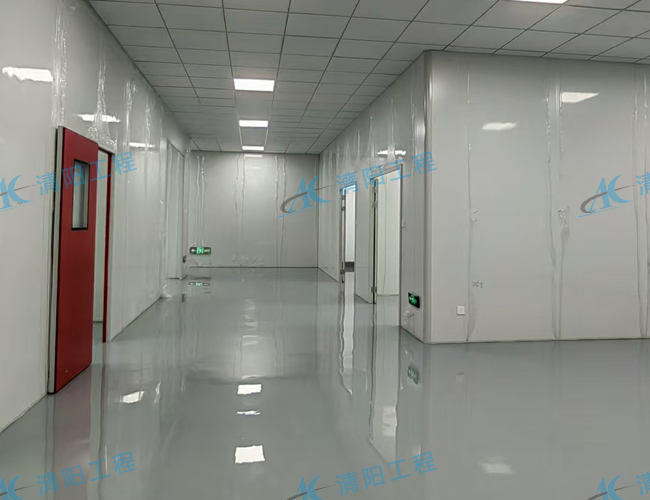

- 核心施工步骤：
1. 地面与接地系统：
- 基层处理：打磨平整（误差≤2mm/2m），涂刷导电底漆
- 防静电层施工：分底涂（导电骨料）、中涂（碳纤维增强）、面涂（防静电涂层）
- 接地网络：铜箔网格（600×600mm），与主接地极连接（电阻≤0.5Ω）

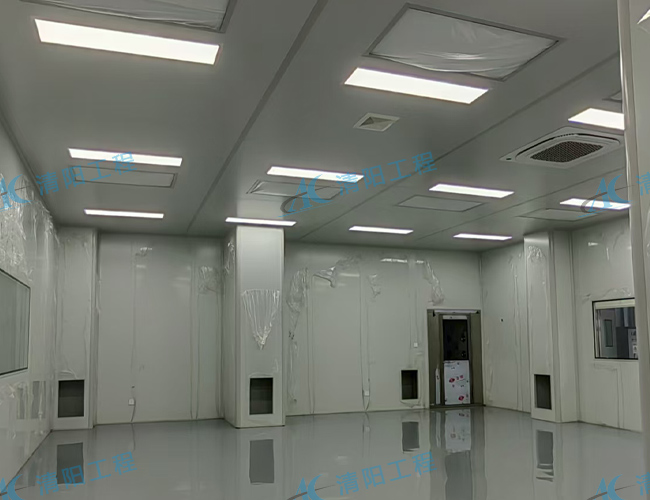

2. 围护结构与风管：
- 墙面：50mm防静电彩钢板（表面电阻10⁶-10⁹Ω），接缝导电胶密封
- 风管：镀锌钢板+导电漆处理，法兰间加导电垫片（确保整体接地导通）
3. 净化系统安装：
- 高效过滤器：安装前进行DOP检漏（泄漏率≤0.01%），与框架导电连接
- 离子风机：定位偏差≤50mm，确保覆盖所有操作工位
2. 验收测试与标准
- 静电性能验证：
- 接地连续性测试：所有金属部件与接地极之间电阻≤1Ω
- 静电衰减测试：从1000V衰减至100V时间≤2秒（按ANSI/ESD STM11.11标准）
- 人体电压测试：人员行走后静电电位≤100V（穿防静电服状态下）
- 洁净度与气流测试：
- 粒子计数：连续3天测试，动态下ISO 5级区≥0.5μm粒子≤3,520个/m³
- 气流流型：烟雾测试显示无死角，单向流区域气流平行度≥90%
四、技术趋势与应用创新
1. 智能化环境管控
- 数字孪生系统：
- 构建车间三维数字模型，实时映射温湿度、粒子浓度、静电电位等参数
- 通过AI算法预测环境波动（如设备启动导致的局部温升），提前调节空调系统
- 案例：某半导体车间应用后，环境参数稳定性提升30%，产品良率提高2.5%
- 物联网感知网络：
- 分布式传感器（每2㎡1个），采样频率1秒/次
- 边缘计算节点实时分析数据，异常时5秒内触发报警
- 静电监测：无线静电传感器（精度±10V），覆盖所有操作工位
2. 柔性化与模块化设计
- 可重构洁净单元：
- 预制模块化洁净舱（尺寸3×3×2.8m），安装周期缩短50%
- 快速更换过滤器设计（15分钟内完成），减少停机时间
- 自适应气流系统：
- 根据实时生产负荷调节FFU风速（30%-100%可调），节能20-30%
- 局部高洁净区可独立控制，满足多品种混线生产需求
3. 新兴应用领域拓展
- 汽车电子高端化：
- 自动驾驶芯片装配车间：ISO 5级环境，静电电位控制≤±50V
- 车规级传感器装配：温度波动≤±0.3℃，确保精度稳定性
- 医疗电子精密制造：
- 植入式电子设备装配：ISO 7级+局部ISO 5级，同时满足洁净与防静电需求
- 可穿戴设备传感器：湿度控制45±3%RH，防止元件受潮失效
