芯片制造对环境洁净度的要求堪称各行业之最，哪怕0.1μm的微粒附着在晶圆表面，都可能导致电路短路或失效。其净化车间装修需以ISO 14644-1为基准，融合SEMI S2/S8等半导体行业标准，构建"超洁净、高精度、抗干扰"的微米级生产环境，从硬件层面保障芯片良率与可靠性。


一、基于制程的洁净度分级体系

1. 核心区域洁净度标准

不同芯片制造环节对洁净度的需求呈现显著差异：

制程环节 洁净度等级 关键控制指标（动态） 工艺适配需求
光刻区 ISO 3级（Class 1） ≥0.1μm粒子≤10个/m³ 需抑制AMC（分子污染物），化学过滤器配置
离子注入区 ISO 4级（Class 10） ≥0.1μm粒子≤100个/m³ 抗振动设计（振幅≤2μm）
薄膜沉积区 ISO 4级（Class 10） ≥0.1μm粒子≤100个/m³ 局部百级层流覆盖反应腔
封装测试区 ISO 5-6级 ≥0.3μm粒子≤3,520-35,200个/m³ 防静电控制（表面电阻10⁶-10⁹Ω）

注：14nm及以下先进制程的光刻区需达到ISO 2级（≥0.1μm粒子≤1个/m³），其FFU（风机过滤单元）覆盖率需达100%，形成无死角垂直单向流。

2. 环境参数的纳米级控制

- 温湿度精度：
- 光刻区：23±0.1℃，45±1%RH（避免硅片热胀冷缩导致光刻对准误差）
- 薄膜沉积区：22±0.5℃，40-50%RH（稳定薄膜生长速率）
- 控制技术：采用"冷冻水+热水"双回路调温，PID变频控制精度达±0.05℃
- 压差与气流：
- 洁净区相对非洁净区：+15Pa（防止外部污染侵入）
- 相邻等级区域：+5Pa（如ISO 3级相对ISO 4级）
- 单向流风速：0.45±0.05m/s（确保微粒在1秒内被带出关键区域）
- 分子污染物（AMC）控制：
光刻区需配备化学过滤器，控制：
- 酸性气体（如HF、HCl）≤1ppb
- 碱性气体（如NH₃）≤0.1ppb
- 有机挥发物（VOCs）≤10ppb

二、空气净化系统的极致设计

1. 多级过滤与污染物拦截

- 过滤体系配置：
采用"四级过滤+化学吸附"复合系统：
新风→初效（G4）→中效（F9）→亚高效（H11）→化学过滤器（活性炭+分子筛）→高效（ULPA U15）→洁净区
- ULPA过滤器对0.12μm粒子效率≥99.9995%，需通过DOP检漏（泄漏率≤0.001%）
- 化学过滤器针对制程废气（如光刻胶挥发物）定制吸附剂，更换周期≤3个月
- 气流组织优化：

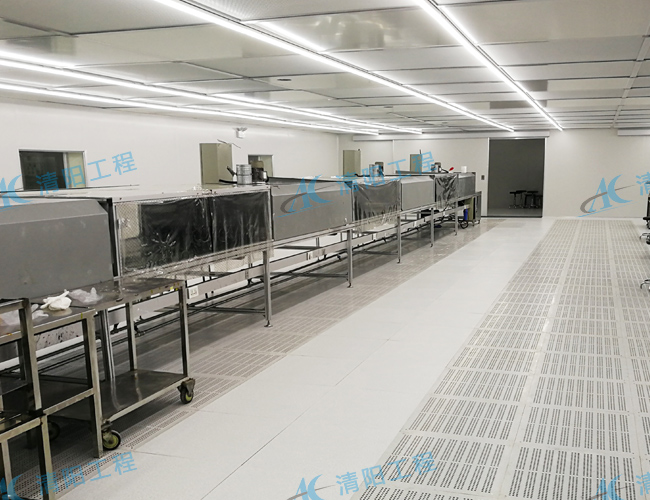

- 光刻区：100% FFU覆盖，垂直单向流（气流均匀性≥95%），地板回风率100%
- 刻蚀区：局部层流罩（覆盖反应腔开口）+ 整体乱流，换气次数≥60次/h
- 设计工具：通过CFD模拟消除涡流区，确保所有区域空气更新时间≤10秒

2. 系统稳定性保障

- 冗余设计：
- 空调机组采用N+1备份（关键区N+2），单台故障时切换时间＜5秒
- 电力系统配备UPS+柴油发电机，断电后维持关键设备运行≥4小时
- 振动与噪声控制：
- 风机、水泵采用减振支架（振动传递率≤1%），管道安装弹性接头
- 洁净区噪声≤55dB（A），光刻区≤50dB（A），避免影响精密设备

三、建筑材料与防静电体系

1. 围护结构的超净特性

- 墙面与顶棚：
区域类型 材料选择 性能要求
ISO 3-4级区 电解钢板（1.2mm） 表面粗糙度Ra≤0.4μm，焊接无缝拼接
ISO 5-6级区 彩钢板（50mm岩棉芯） 企口式连接，密封胶耐温-60~200℃
化学品区 316L不锈钢板 耐受98%硫酸腐蚀，焊接处电解抛光

特殊处理：所有接缝做圆弧过渡（R≥50mm），避免湍流积尘；墙面与地面交接处采用不锈钢圆弧角（厚度≥1mm）

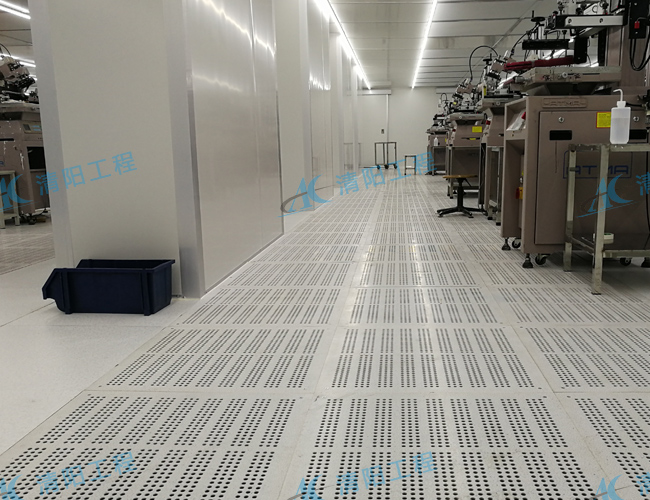

- 地面系统：
- 光刻区：2mm厚防静电环氧自流平（添加碳纤维导电骨料），表面电阻10⁶-10⁹Ω，接地电阻≤1Ω
- 封装区：PVC卷材（同质透心），热焊接缝（宽度≥10mm），耐磨性≥T级（10,000转）
- 技术要求：地面平整度误差≤0.5mm/2m，向地漏找坡0.5%（避免积液）

2. 全空间防静电网络

- 接地系统：
采用"多点接地+等电位联结"：
- 地面通过铜带（截面积≥25mm²）网格接地，间距≤1.5m
- 设备、工作台、货架独立接地，与建筑接地网电阻≤4Ω
- 人员接地：风淋室出口设置导电地板垫（电阻10⁶-10⁸Ω），确保人体静电＜100V
- 材料防静电处理：
- 墙面、顶棚涂刷防静电涂料（表面电阻10⁷-10⁹Ω）
- 门窗采用导电型材，与接地系统可靠连接
- 工具、容器选用防静电PP或不锈钢材质，表面电阻10⁶-10⁸Ω

四、施工精度控制与运维体系

1. 超洁净施工管理

- 施工流程管控：
实施"洁净度逐级提升"施工法：
1. 土建阶段：墙面、地面基层平整度控制（误差≤3mm）
2. 粗装阶段：管线预埋（风管、水管、电缆），避免后期开孔
3. 洁净安装：先顶棚后墙面再地面，彩钢板安装垂直度误差≤1mm/m
4. 系统调试：风系统平衡（风量偏差≤5%）→洁净度测试→AMC检测
- 关键施工节点：
- 风管制作：采用镀锌钢板（厚度≥1.0mm），咬口处涂密封胶，漏风率≤0.5%
- 过滤器安装：ULPA过滤器与静压箱之间采用液槽密封（硅胶液，深度≥15mm）
- 清洁验证：施工后用18MΩ去离子水+异丙醇擦拭，表面残留粒子≤10个/25cm²（0.3μm）

2. 智能运维与监测

- 全参数监测系统：
- 粒子监测：ISO 3级区每2㎡设1个激光粒子计数器（监测0.1μm、0.3μm、0.5μm），采样频率1次/分钟
- 环境监测：温湿度、压差、AMC浓度实时传输至SCADA系统，超标触发声光报警+短信通知
- 振动监测：光刻机周边设置振动传感器（采样率1kHz），振幅超阈值自动停机保护
- 维护策略：
- 过滤器更换：根据差压监测（初阻力1.5倍时更换），ULPA过滤器寿命约18个月
- 化学过滤器：每3个月检测吸附效率，失效前1个月预警
- 定期清洁：ISO 3级区每日用无尘布（Class 100）蘸去离子水擦拭，每周全面消毒

芯片厂净化车间装修已超越传统洁净工程范畴，成为"环境微控制"的系统工程。需结合制程节点（如7nm、14nm）的具体需求，通过材料科学、流体力学、精密控制等多学科技术融合，打造满足纳米级制造要求的"超净空间"。建议选择具有半导体行业EPC经验的总包单位，通过BIM建模、数字化施工与智能运维，实现从设计到运营的全流程质量管控，为芯片制造提供稳定可靠的硬件基础。
