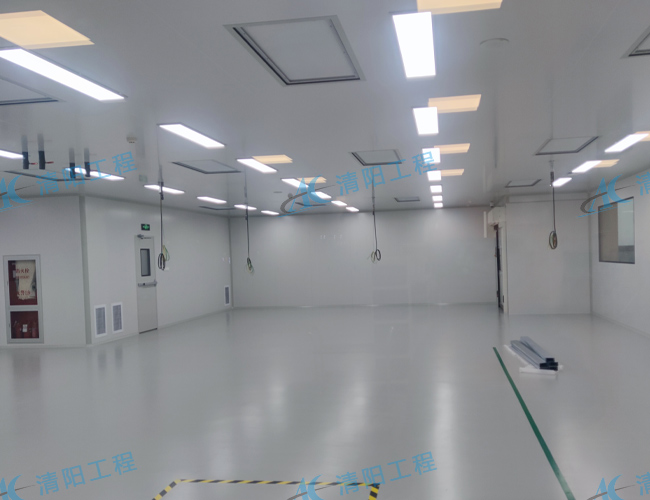

一、分级管控设计与空间架构
洁净度梯度规划
- 核心区（ISO 5级）：
- 应用场景：光刻镜头装配、激光晶体加工、高精度镀膜腔室。
- 控制指标：≥0.5μm粒子≤3,520个/m³，≥5μm粒子≤20个/m³，需采用垂直单向流（FFU覆盖率≥80%），风速0.4-0.5m/s，确保粒子随气流定向排出，无涡流沉积。
- 特殊要求：局部加装ULPA过滤器（对0.12μm粒子效率≥99.999%），配合防静电洁净棚，形成"车间-洁净棚"二级洁净屏障。
- 辅助区（ISO 6-7级）：
- 应用场景：光学元件清洗、半成品检测、模具存放。
- 控制指标：ISO 6级≥0.5μm粒子≤35,200个/m³，ISO 7级≤352,000个/m³，采用混合流设计（顶送侧回），换气次数40-60次/h，通过气流扰动减少局部积尘。
- 过渡区（ISO 8级）：
- 应用场景：原料脱包、外包装、人员更衣缓冲。
- 控制指标：≥0.5μm粒子≤3,520,000个/m³，换气次数15-20次/h，与洁净区保持≥5Pa正压，作为污染缓冲带。
功能动线设计
- 人流路径：
- 普通更衣→防静电更衣（穿戴导电鞋、无尘服）→风淋（≥20m/s风速，吹淋30秒）→ISO 8级缓冲→ISO 7级过渡→ISO 5级核心区，全程单向流动，每个区域设置互锁门，防止交叉污染。
- 核心区入口增设静电释放柱，人员接触后体表静电电压≤100V方可进入。
- 物流路径：
- 物料流程：外包装拆除→表面消毒（75%异丙醇擦拭）→物流风淋室（吹淋+UV消毒）→ISO 8级暂存→传递窗（双扉互锁）→ISO 5级洁净区，避免物料携带外部污染物。
- 传递窗配置高效过滤器（送风）与紫外灯（照射强度≥70μW/cm²），传递时间≤3分钟，确保物料表面微生物≤1 CFU/100cm²。
二、关键环境参数控制技术
温湿度微环境调控
- 分级精度标准：
- 核心加工区：温度20±0.5℃，湿度45±5%RH，采用精密恒温恒湿机组（PID控制），配备露点传感器（精度±0.2℃），确保每小时温湿度波动≤±0.3℃/±2%RH，避免光学材料因热胀冷缩产生应力变形（如K9玻璃线膨胀系数7.1×10⁻⁶/℃，0.5℃温差可导致100mm镜片尺寸变化0.035μm）。
- 镀膜区：温度22±0.3℃，湿度35±3%RH，通过风管式加湿器（蒸汽加湿，无白雾）控制湿度，防止镀膜过程中水汽影响膜层附着力（如ITO镀膜湿度＞50%易出现针孔缺陷）。
- 控温技术方案：
- 采用"集中空调+局部精密空调"组合模式，核心区加装FFU集成式温控单元，实现±0.1℃局部控温，满足光刻机等设备的微环境需求。
防静电与微振动控制
- 全系统防静电设计：
- 地面：导电胶黏剂铺设PVC防静电地板（表面电阻10⁶-10⁹Ω），接地铜带网格间距≤1.5m，接地电阻≤1Ω，确保静电消散时间＜2秒。
- 设备与工作台：不锈钢台面（经电解抛光），通过接地线与接地系统连接，设备外壳与台面间电阻≤10⁶Ω，防止电位差产生火花。
- 空气离子化：在ISO 5级区每3m布置1台离子风扇，平衡空气中正负离子，确保工作区静电电压≤50V，离子平衡度±15V以内。
- 微振动抑制：
- 基础处理：核心设备区域采用浮筑地面（弹簧减震器+橡胶垫），振动传递率≤20%，隔绝外界振动（如车间外车辆行驶、相邻设备运行）。
- 设备减震：光刻机、精密磨床等设备安装主动减震器（频率范围1-100Hz），将振幅控制在≤0.1μm（10Hz以下），避免振动导致的加工精度偏差（如球面镜片加工振动＞0.5μm会产生光圈误差）。
- 声学控制：空调机组、风机采用隔音罩（降噪量≥30dB），风管安装消声器（阻抗复合式，消声量25dB@1000Hz），确保车间噪音≤55dB(A)，减少声波振动对光学检测的干扰。
三、材料选型与施工工艺标准
围护结构材料
- 墙面与顶棚：
- 核心区：304不锈钢板（厚度1.2mm），焊接拼接（焊缝平整，Ra≤0.8μm），耐受酒精、异丙醇等清洁剂长期擦拭，无锈蚀、无脱膜。
- 辅助区：50mm彩钢板（岩棉芯材，防火A级），表面覆防静电涂层（表面电阻10⁷-10⁹Ω），板缝用导电密封胶填充，形成连续导电通路。
- 转角处理：内角R≥80mm圆弧过渡（大于常规洁净室的50mm），采用不锈钢圆弧条焊接，避免光学检测时产生阴影干扰。
- 地面系统：
- 核心区：2mm厚环氧自流平（防静电型），表面经电火花处理（增加导电通路），平整度≤0.5mm/2m，耐磨损（Taber耐磨测试≤5mg/1000次），便于光学仪器移动调试。
- 回风区：穿孔铝合金地板（开孔率30%），下方设静压箱，确保气流均匀通过（风速偏差≤10%），地板承载力≥500kg/m²，满足精密设备承重需求。
特殊功能部件
- 洁净门窗：
- 门体：不锈钢气密门（门框密封条为导电橡胶），配备脚感应开关（避免手部接触），关门后缝隙≤0.1mm，漏风量≤0.5m³/h（100Pa压力下）。
- 观察窗：双层夹胶玻璃（每层厚度5mm），内侧镀膜（防静电+防眩光），透光率≥90%，避免光学检测时产生反射干扰。
- 管线与设备：
- 风管：镀锌钢板（厚度≥0.8mm），内壁做磷化处理（减少尘粒脱落），弯头曲率半径≥1.5倍风管直径，降低气流阻力与湍流。
- 照明：LED洁净灯（防尘防水IP65），色温5000K（接近自然光），照度≥500Lx（核心区），无频闪（频率≥100Hz），避免影响光学检测精度。
四、验收与运维保障体系
全参数验收标准
- 洁净度验证：
- 粒子检测：按ISO 14644-1布点，核心区每1m²设1个采样点，采样量≥100L，连续3天检测，动态粒子浓度需≤80%设计值（预留安全余量）。
- 气流流型：采用激光粒子成像技术（PIV），可视化验证核心区气流平行度（偏差≤3°），无横向交叉气流，确保粒子不沉降于光学元件表面。
- 环境参数测试：
- 温湿度：连续72小时监测（每10分钟记录1次），核心区温度波动≤±0.3℃，湿度≤±3%RH，符合ISO 1级温湿度控制标准。
- 静电与振动：体表静电电压≤50V（人员进入后），设备运行时振幅≤0.05μm（3轴方向），通过精密振动仪（分辨率0.01μm）在设备台面多点测试。
精细化运维管理
- 过滤器管理：
- 更换周期：初效过滤器（1-3个月）、中效过滤器（6个月）、高效过滤器（核心区1年，辅助区2年），通过阻力监测（初阻力的1.2倍时预警）提前更换，避免过滤效率下降。
- 检漏要求：高效过滤器安装后PAO检漏（泄漏率≤0.005%，严于常规0.01%标准），每年复验1次，确保无亚微米级粒子泄漏。
- 环境监测系统：
- 实时监控：部署粒子计数器（0.3μm/0.5μm双通道）、温湿度传感器（精度±0.1℃/±1%RH）、振动传感器，数据每5秒采集1次，超标时10秒内声光报警，并自动启动备用净化单元。
- 趋势分析：通过AI算法分析温湿度、粒子浓度变化趋势，预测可能出现的偏差（如过滤器阻力异常上升），提前触发维护指令。
- 人员管理：
- 培训认证：操作人员需通过防静电操作、洁净服穿戴（全程≥10分钟）、光学元件拿持（避免指纹污染）等专项考核，持证上岗。
- 行为规范：核心区禁止快速移动（步行速度≤0.5m/s），避免气流扰动；接触光学元件前需戴无尘手套（每2小时更换1次），并通过酒精消毒。
