电子净化车间选址可不是拍脑袋决定的！得围绕环境洁净度、基础设施、法规合规、成本效益和未来扩展这五大核心维度，毕竟电子制造对低尘、恒温恒湿、防静电这些要求特别严，选址错了，后续生产全白搭。


一、环境洁净度：必须“远离污染源”

1. 躲着脏东西走
千万别选在水泥厂、采矿区旁边（粉尘太大），也别靠近交通主干道（汽车尾气、扬尘多）、农田（农药化肥飘过来）、化工厂或垃圾处理厂（有毒气体风险）。比如半导体车间，得离高速公路至少500米，不然扬尘分分钟让洁净度不达标！
2. 气候得“懂事”
优先选温带或亚热带地区，别去北方极寒、南方超高温高湿的地方——不然空调拼命工作控温控湿，电费能吓死人！温度波动得控制在±2℃内，湿度稳定在45%-65%（芯片制造更严，40%-50%RH防静电解救）。
3. 地质水文要靠谱
避开地震断裂带、容易淹水的地方，地下水也别太浅，不然地基沉降、渗水，设备精度全完了。选个地基稳、地下水位低的地儿，踏实！

二、基础设施：能源和配套得“给够力”

1. 电力不能掉链子
必须双回路供电，再加个柴油发电机备用，电子车间停电一秒都可能报废一批芯片！电压波动得控制在±5%内，还得配稳压器和UPS。就像12英寸晶圆厂，一天耗电100万度，电网容量不够可不行。
2. 空调排风得“精准控场”
得有独立空调系统（组合式机组+FFU），能精准控温湿度（±1℃、±5%RH），换气次数也得够：十万级车间10-15次/小时，千级50-60次/小时。还有，半导体蚀刻会产生酸碱废气，排风系统得处理达标才能排，环保过不了关可开不了工。
3. 水和消防得“特事特办”
生产得用纯净水（比如EDI电去离子水）清洗；消防不能用水，得用七氟丙烷这类洁净气体，不然设备和芯片淋了水就全废了。废水也得分类处理（含氟的、酸碱的分开），当地环保要求必须满足。

三、法规合规：条条框框得“全满足”

1. 建筑规范卡得严
得符合《电子工业洁净厂房设计规范》（GB 50472-2008）和ISO 14644标准，车间高度至少4.5米，不然装不下空调机组和吊顶设备。防火分区也得按《建筑设计防火规范》来，安全第一！
2. 环保和健康不能松
必须过环境影响评价（EIA），废气、废水、噪音都得达标。员工防护也得到位，防静电工作服、防尘口罩标配，符合《工作场所有害因素职业接触限值》，不能让工人受伤害。
3. 安全应急得“有预案”
安全出口、应急照明、防爆电气（靠近化工区的话）、防雷接地（接地电阻＜10Ω）都得有，消防通道别堵死。定期演练火灾逃生、化学品泄漏处理，真出事了才不慌。

四、成本效益：钱得花在“刀刃上”

1. 建设成本算清楚

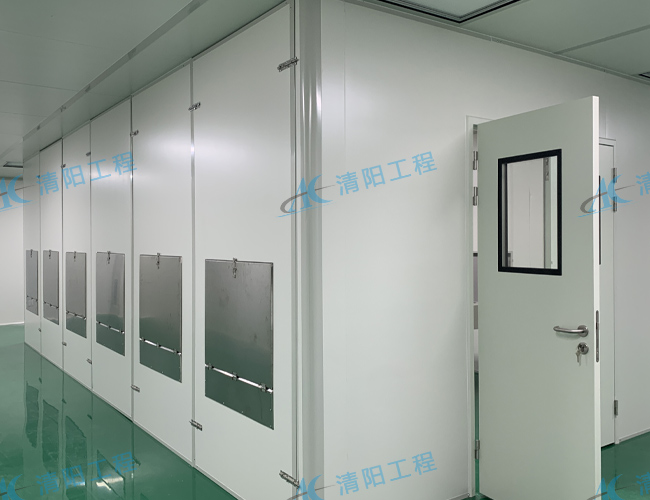

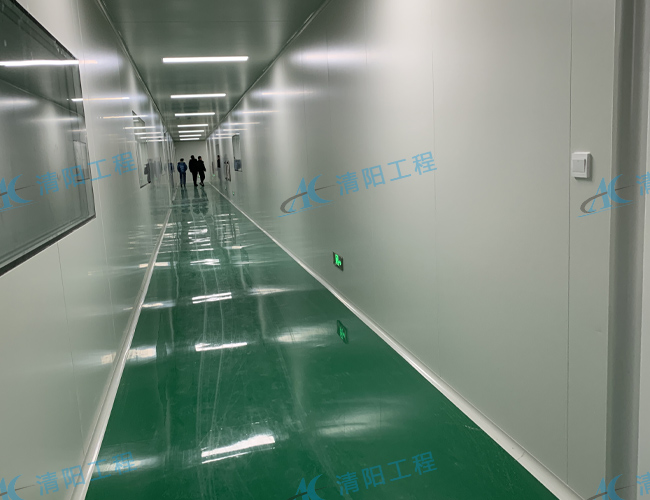

土地价、建筑费（钢结构还是混凝土）、装修费（环氧地面、彩钢板墙面）、设备钱（空调、FFU、防静电设备）都得算。十万级车间大概2000-3000元/㎡，千级就得3000-5000元/㎡，别贪便宜选小作坊，后期返工更贵！
2. 物流和供应链得“近”
最好靠近原材料供应商（硅片、电子元件）、港口机场、客户市场，运输成本能降一大截。长三角、珠三角就是因为产业链全，成了电子厂扎堆的地方，物流太方便了！
3. 人好招、通勤顺
当地得有懂电子制造的工人，用工成本也得合适，员工上下班方便。比如苏州工业园区，高校多、交通顺，半导体企业都爱往那去，招人容易多了。

五、未来扩展：得“留有余地”

1. 空间别卡太死
厂区周边得有空地，以后想扩产能不用搬家；车间内部搞模块化设计，设备想换、工艺想调，移动隔断、管线灵活改，不费劲。
2. 技术升级能跟上
得考虑以后上5G、物联网、AI管理，比如装个智能监控系统，温湿度、压差、粒子数实时看，运维效率翻倍。
3. 绿色节能能省钱
用LED灯、高效空调，整个太阳能板，废料（废硅片、电子元件）回收再利用，既符合ESG要求，长期电费、处理费也能省一大笔。
