电子芯片（尤其是7nm及以下先进制程）对生产环境的洁净度、稳定性要求堪称“苛刻”，芯片净化车间改造需围绕“粒子零容忍、参数微波动、静电全防护”核心目标，深度适配光刻、刻蚀、封装等工艺特性。以下从标准体系、核心参数、改造流程、关键技术及案例参考展开系统说明。



一、洁净度等级与标准体系

1. 等级划分：按制程精度阶梯式适配

- 先进制程区（≤7nm）：
需达到ISO 3级（≥0.1μm粒子≤1000个/m³），局部微环境（如光刻机晶圆台）需ISO 2级（≥0.1μm粒子≤100个/m³）。此区域粒子哪怕是0.1μm级，都可能导致芯片电路短路或漏电。
- 成熟制程区（14-28nm）：
执行ISO 5级（百级），≥0.5μm粒子≤3520个/m³，≥0.1μm粒子≤10200个/m³，满足刻蚀、离子注入等工艺需求。
- 封装测试区：
采用ISO 6-7级（千级至万级），≥0.5μm粒子分别≤35200个/m³、352000个/m³，平衡精度与改造成本。

2. 核心标准依据

- 国际标准：ISO 14644系列（1-9部分）、SEMI F21（微振动控制）、SEMI F72（气态分子污染物AMC控制）；
- 国内标准：GB 50073-2013《洁净厂房设计规范》、GB 50472-2008《电子工业洁净厂房施工及验收规范》。

二、环境参数控制：纳米级精度的稳定性要求

1. 温湿度：±0.1℃/±1%RH的极致控制

- 温度：22±0.1℃（先进制程需±0.05℃），避免热胀冷缩导致光刻套刻误差（每℃波动可造成0.1μm的图形偏移）。
- 湿度：45±1%RH，湿度过低（＜30%）易产生静电击穿芯片，过高（＞60%）会导致设备结露或金属氧化。

2. 气流与压差：单向流的“无死角”设计

- 气流模式：
- 光刻区：垂直单向流，FFU（风机过滤单元）覆盖率100%，风速0.45±0.05m/s，确保粒子被垂直带走不沉降；
- 辅助区：乱流+局部层流，换气次数≥60次/h（ISO 7级）。
- 压差梯度：
ISO 3级区→ISO 5级区→ISO 7级区→非洁净区，依次保持≥10Pa、≥5Pa、≥10Pa压差，形成“气压屏障”阻止污染侵入。

3. AMC（气态分子污染物）控制

- 针对酸性气体（如HF、HCl）、碱性气体（NH₃）、挥发性有机物（VOCs），需在高效过滤器后加装化学过滤器（如活性炭、分子筛），控制浓度≤1ppb（10⁻⁹），避免芯片材料腐蚀或氧化。

三、防静电与微振动防护：隐形杀手的全链条阻断

1. 防静电体系：从地面到人员的360°防护

- 接地网络：
地面铺设铜箔网格（间距1m×1m），与接地极连接（接地电阻≤1Ω）；设备、工作台通过导电胶垫接入接地系统，形成“静电泄放通道”。
- 材料选用：
- 地面：防静电环氧自流平（表面电阻10⁶-10⁹Ω），添加导电炭黑；
- 墙面：防静电彩钢板（表面电阻10⁷-10¹⁰Ω）；
- 人员装备：防静电连体服（含帽、鞋、手套），有线接地手环（阻抗10⁶-10⁸Ω）。
- 实时监测：部署静电电压监测仪（精度±1V），工作区静电电压≤100V，避免击穿芯片栅氧化层（厚度仅几个纳米）。

2. 微振动控制：纳米级的稳定性保障

- 振动限值：
光刻区垂直/水平振动速度≤0.1μm/s（1-100Hz频段），振幅≤2nm，否则会导致光刻图形模糊（7nm制程允许的套刻误差仅1nm）。
- 减振措施：
- 设备基础：独立钢筋混凝土台（厚度≥1m），底部加装空气弹簧减震器（固有频率≤1Hz）；
- 地面处理：铺设减振垫（阻尼系数≥0.2），减少人员走动、设备运行产生的振动传递。

四、改造施工流程：精细化与洁净度管控

1. 前期规划：工艺驱动的精准设计

- BIM建模优化：
用建筑信息模型模拟气流组织、管道布局，避免风管直角转弯（减少涡流）、设备遮挡送风口（确保风速均匀），光刻区与清洗区间距≥5m（防止化学蒸气扩散）。
- 洁净度分区：
按“光刻→刻蚀→离子注入→沉积→封装”工艺流程，划分核心洁净区（ISO 3-5级）、辅助洁净区（ISO 6-7级）、设备区，人流、物流、气流严格单向流动（避免交叉污染）。

2. 施工阶段：洁净度与精度双控制

- 围护结构改造：

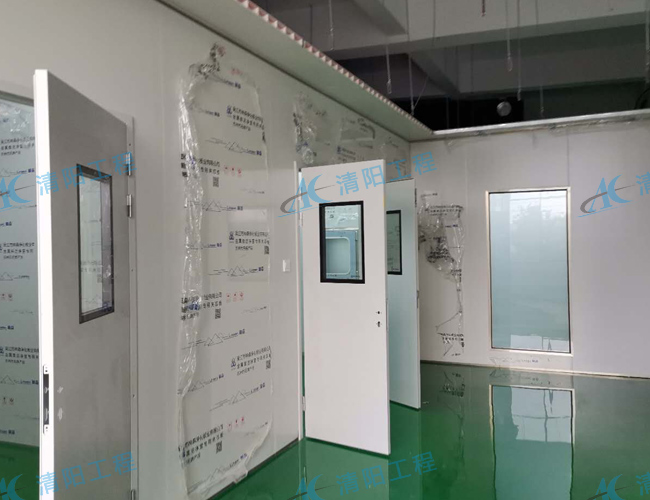

- 墙面/吊顶：50mm厚岩棉彩钢板（防火A级），接缝用硅橡胶密封（漏风率≤0.1%），墙角R50圆弧过渡（无积尘死角）；

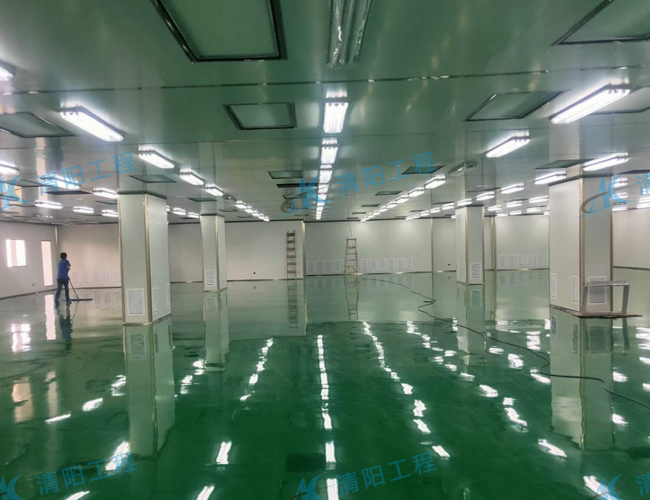

- 地面：3mm防静电环氧自流平（平整度≤0.5mm/2m），激光找平确保坡度≤0.5%（便于清洁，无积液）。
- 净化系统升级：
- 过滤器：核心区采用ULPA过滤器（效率99.999%@0.12μm），每6个月更换1次；
- 风管：304不锈钢材质（内壁粗糙度Ra≤0.4μm），焊接连接（避免咬口泄漏），风速≤8m/s（减少粒子二次扬起）。

3. 调试与验收：全参数的达标验证

- 洁净度测试：
静态（设备运行无人员）、动态（满负荷生产）下用激光粒子计数器（0.1μm量程）检测，ISO 3级区≥0.1μm粒子需稳定≤1000个/m³。
- 参数联动调试：
温湿度、压差、风速、振动等参数联动测试，如温度波动超±0.05℃时，空调系统需在10秒内响应调节，确保参数稳定。
- 第三方验收：
由具备CNAS资质的机构按ISO 14644-3标准检测，出具洁净度、振动、AMC等报告，通过SEMI S2（半导体设备安全标准）认证。



清阳工程可承接江浙沪皖等地区十万级、万级、百级、千级等各种洁净度等级的无尘车间的设计装修建设，我们有着18年的装修历史，各项资质齐全，承接过近500项净化工程。
