一、设计逻辑：工艺导向的分级管控与动态平衡
洁净度分级的精准匹配
根据贴膜工艺对洁净度的差异化需求，采用三级分区管控：
- 核心贴合区：
光学膜（如手机屏保护膜、车载显示膜）贴合需达到ISO 5-6级（百级至千级），要求≥0.1μm粒子≤1020个/m³、≥0.5μm粒子≤3520个/m³，防止微米级异物导致气泡或透光率下降；
功能膜（防爆膜、隔热膜）贴合采用ISO 7级（万级），控制≥0.5μm粒子≤352,000个/m³，重点避免纤维、尘埃附着影响胶层附着力。
- 辅助工序区：
裁切、分条、包装等环节采用ISO 8级（十万级），≥0.5μm粒子≤3,520,000个/m³，通过5Pa以上压差与核心区隔离，防止金属碎屑、膜材边角料扩散。
- 辅助功能区：
原料仓储、更衣缓冲间按ISO 8-9级设计，配备电子互锁门与风淋室，确保人员、物料进入洁净区前有效除尘，维持核心区压力稳定。
环境参数的精密调控体系
- 温湿度控制：
贴合区需稳定在22±1℃、45±5%RH，此参数可减少薄膜因温度变化产生的热胀冷缩（如PET膜热收缩率≤0.3%），避免贴合时出现褶皱；
胶层固化区可微调至25±3℃、50±10%RH，加速压敏胶交联反应，确保72小时内达到设计粘性（≥5N/25mm）；
仓储区控制在25±5℃、60±15%RH，防止膜材吸潮导致的边缘卷曲或胶层返粘。
- 气流与压差设计：
核心贴合区采用垂直单向流，风速0.3-0.5m/s，气流均匀覆盖贴膜工作台面（风速偏差≤15%），将脱落的微尘快速带离；
洁净区与非洁净区压差≥10Pa，核心区→辅助区→外界形成5Pa梯度压差，通过压差传感器联动变频风机维持稳定，避免开门时外部污染侵入。
- 静电全面防控：
地面铺设防静电环氧自流平（表面电阻10⁶-10⁹Ω），通过铜箔网格与接地系统连接（接地电阻≤1Ω）；
贴膜设备、传送带、工作台面单独接地，操作人员佩戴防静电手环（电阻750kΩ-35MΩ），配合离子风机（平衡时间≤2秒）消除膜材表面静电荷，防止吸附空气中的尘埃。
二、材料与工艺：洁净适配性与耐用性平衡
墙面与顶棚材料
- 主体采用50mm厚岩棉彩钢板（防火A级），表面为聚酯涂层（抗划伤、易清洁），板缝用中性硅酮密封胶（耐温-50℃至200℃）填充，确保无缝隙（缝隙≤0.1mm）；
- 墙角、墙地/墙顶交界处采用R50铝合金圆弧过渡，圆弧与平面平滑连接（高低差≤0.5mm），避免膜材边角料堆积，便于用无尘布擦拭；
- 顶棚选用0.8mm厚铝扣板，灯具、风口开孔处用密封胶密封，防止冷凝水滴落污染膜材；观察窗采用双层中空钢化玻璃（厚度5mm+5mm），中间充惰性气体，减少结露。
地面系统
- 核心贴合区：3mm厚防静电环氧自流平（无溶剂型），表面光洁度≥80°，耐磨等级≥2.5MPa，经导静电处理后表面电阻稳定在10⁶-10⁹Ω，可耐受异丙醇等清洁剂擦拭（500次无变色）；
- 辅助区：2mm厚无缝PVC卷材，热焊拼接（焊缝宽度≥3mm，强度≥1.5N/mm），表面防滑处理（摩擦系数≥0.8），适应叉车、物料车频繁通行；
- 地面整体坡度1-2%，向排水沟倾斜，排水沟采用304不锈钢材质（宽度100mm，深度50mm），加盖不锈钢格栅（孔径≤5mm）防止异物掉入。

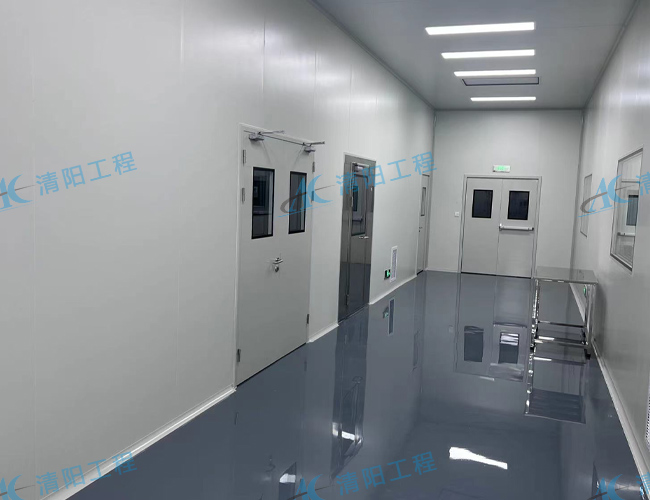

门窗与通道密封
- 净化门：钢制双开门（厚度1.2mm），配备电子互锁装置（两门开启间隔≥3秒），门框与墙面缝隙用丁腈橡胶条密封（压缩量30%），关门后气密性≤10m³/h（压力500Pa下）；
- 传递窗：304不锈钢材质（厚度1.5mm），内置紫外线消毒灯（功率30W，照射时间≥30分钟），用于膜材、半成品传递，避免人员频繁进出；
- 风淋室：内部尺寸≥800mm×800mm×2000mm，风速≥22m/s，吹淋时间15-30秒可调，侧面排风设计（排风速度≥1.5m/s），确保吹落的尘埃直接排出。
三、系统配置：高效净化与智能联动控制
空气净化系统
- 多级过滤体系：采用“初效过滤器（G4）→中效过滤器（F8）→亚高效过滤器（H10）→高效过滤器（H14）”四级过滤，核心贴合区高效过滤器覆盖率≥80%，对0.3μm粒子过滤效率≥99.995%；
- 气流循环优化：空调机组风量按“核心区换气次数≥30次/小时、辅助区≥15次/小时”设计，风机采用变频控制（调速范围30%-100%），联动压差传感器自动调节，节能率达25%以上；
- 局部净化增强：贴膜工作台上方设置FFU（风机过滤单元），出风口风速0.45±0.05m/s，形成局部百级环境；裁切机旁安装侧吸式除尘装置（风量1000m³/h），及时吸走裁切产生的膜材碎屑。
温湿度与静电控制系统
- 恒温恒湿机组：配置组合式空调箱（制冷量50-300kW），带转轮除湿（除湿量≥2kg/h）与电加热（制热功率10-50kW），通过铂电阻传感器（精度±0.1℃）实时监测，PLC系统自动调节，确保温湿度波动≤±1℃/±3%RH；
- 静电消除系统：除地面与设备接地外，在贴膜机入口、收卷处安装离子风棒（有效距离≤1.5m），每小时检测一次静电电压（≤100V），配合在线静电监测仪（响应时间≤1秒），超标时自动报警。
配套设施
- 电气系统：洁净区采用防爆防尘LED灯（照度≥500lux，色温5000K），均匀度≥0.8；插座为防水型（IP65），安装高度≥1.5m，避免膜材搬运时碰撞；
- 消防系统：配备烟感报警器、喷淋头（间距≤3m），采用气体灭火系统（如FM-200），避免水基灭火损坏膜材；
- 工艺辅助：设置专用废料收集箱（304不锈钢材质），与生产区保持负压（-5Pa），防止废料扬尘；配备纯水系统（电导率≤10μS/cm），用于清洁设备与地面。
四、施工验收：全流程质量验证与合规确认
施工关键节点控制
1. 基层处理：地面打磨至平整度≤2mm/2m，涂刷环氧底漆（厚度≥0.2mm）防潮；墙面修补裂缝（用环氧腻子），确保基层含水率≤8%；
2. 彩钢板安装：垂直度偏差≤1mm/m，板缝密封胶连续饱满（宽度≥5mm），安装后进行气密性测试（500Pa压力下，30分钟压降≤10%）；
3. 过滤器安装：高效过滤器与风口采用液槽密封（泄漏率≤0.01%），安装后用扫描检漏仪检测，确保无泄漏；
4. 防静电系统测试：地面、设备接地电阻用接地电阻仪检测（≤1Ω），表面电阻用阻抗仪多点测试（10⁶-10⁹Ω），符合SJ/T 10694标准。
验收标准与检测项目

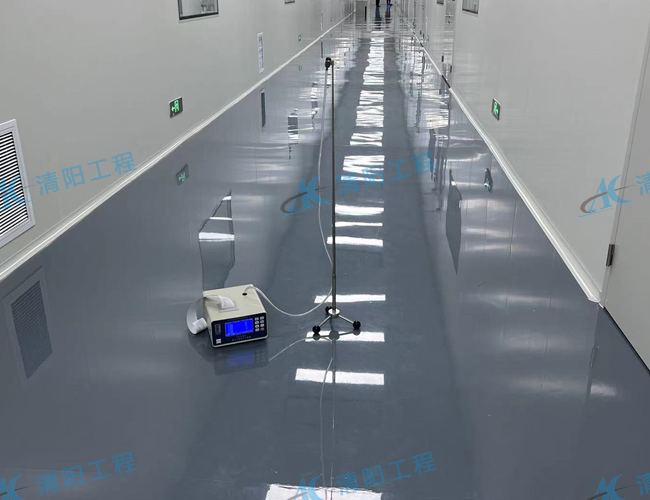

1. 洁净度检测：
委托CMA机构按ISO 14644-1测试，ISO 5级区≥0.1μm粒子≤1020个/m³，≥0.5μm粒子≤3520个/m³；浮游菌≤5CFU/m³（撞击法），沉降菌≤1CFU/皿（φ90mm培养皿，暴露4小时）；
2. 环境参数验证：
温湿度连续72小时监测，波动≤±1℃/±3%RH；压差稳定在设计值（偏差≤1Pa）；风速均匀性偏差≤15%；
3. 工艺适配性测试：
模拟生产8小时（贴膜速度10m/min），检测产品良率（≥99%）、胶层附着力（≥5N/25mm）、表面异物数（≤1个/㎡），确保洁净环境满足生产要求；
4. 文件审核：
施工图纸、材料合格证、检测报告、操作手册等齐全，可追溯（保存至少5年），符合ISO 9001质量管理体系要求。
