一、核心设计标准与分级管控
洁净度等级划分
根据电子制造精度差异，采用四级洁净度管控：
- ISO 5级（百级）：适用于芯片封装、光刻胶涂布等核心工序，≥0.5μm粒子≤3,520个/m³，≥0.1μm粒子≤102,000个/m³，需通过垂直单向流（风速0.45±0.05m/s）实现持续净化；
- ISO 6级（千级）：用于半导体测试、显示屏模组组装，≥0.5μm粒子≤35,200个/m³，换气次数≥100次/小时；
- ISO 7级（万级）：适配SMT贴片、电子元件焊接，≥0.5μm粒子≤352,000个/m³，采用局部单向流+整体乱流设计；
- ISO 8级（十万级）：作为辅助区（物料暂存、更衣缓冲），≥0.5μm粒子≤3,520,000个/m³，换气次数≥15次/小时，通过5Pa压差与高洁净区隔离。
环境参数精准控制
- 温湿度：
- 核心区（ISO 5-6级）：温度23±1℃，相对湿度45±5%，波动范围≤±0.5℃/±3%，避免温湿度变化导致芯片热胀冷缩或锡膏活性下降；
- 辅助区（ISO 7-8级）：温度20-25℃，湿度40-65%，平衡防静电需求（湿度＜40%易产生静电）与设备运行稳定性；
- 压差梯度：ISO 5级→ISO 6级→ISO 7级→ISO 8级依次形成5Pa压差，洁净区与室外压差≥10Pa，通过正压屏障防止外部污染侵入；
- 静电控制：地面系统电阻10⁶-10⁹Ω，设备接地电阻≤1Ω，工作台面配备防静电垫（电阻10⁷-10¹⁰Ω），操作人员佩戴防静电手环（电阻750kΩ-35MΩ），避免静电击穿电子元件。
二、空气净化系统设计与配置
多级过滤与气流组织
- 过滤体系：采用“初效（G4）→中效（F8）→亚高效（H10）→高效（H14）”四级过滤，H14高效过滤器对0.3μm粒子过滤效率≥99.995%，安装于送风口末端，采用液槽密封（泄漏率≤0.01%）；
- 气流模式：
- ISO 5-6级区：垂直单向流，气流均匀覆盖生产台面（风速偏差≤15%），通过高架地板下回风，确保污染物定向排出；
- ISO 7-8级区：乱流设计，送风口均匀分布于顶棚，回风口设于侧墙下部，避免气流短路；
- 风机控制：采用变频离心风机（风压800-1200Pa），联动压差传感器自动调节风量（30%-100%可调），较传统系统节能30%以上，同时维持稳定压差。
智能监控与调控
- 部署在线激光粒子计数器（最小分辨率0.1μm）、温湿度变送器（精度±0.1℃/±2%RH）、压差传感器（精度±1Pa），数据实时上传至SCADA系统，超标时自动报警并启动备用过滤单元；
- 设置粒子浓度超标应急方案：自动提升风机转速至100%，关闭受影响区域人员通道，启动局部净化装置（如移动式FFU），确保15分钟内恢复洁净度。
三、材料选择与施工工艺标准
围护结构材料
- 墙面与顶棚：
- ISO 5-6级区：304不锈钢板（厚度≥1.2mm），焊接接缝经电解抛光（Ra≤0.8μm），墙角R50圆弧过渡（与墙面平滑连接，高低差≤0.5mm），避免积尘；
- ISO 7-8级区：50mm厚岩棉彩钢板（防火A级），表面为PVC涂层（抗划伤），板缝用硅酮密封胶（耐温-50℃至200℃）填充，缝隙≤0.1mm；
- 顶棚：铝合金扣板（厚度≥0.8mm），灯具、风口开孔处用密封胶密封，防止漏风与冷凝水滴落。
地面系统
- ISO 5-6级区：2mm厚导静电环氧自流平（无溶剂型），表面光洁度≥80°，通过铜箔网格与接地系统连接（接地电阻≤4Ω），耐受异丙醇等清洁剂反复擦拭（500次无变色）；
- ISO 7-8级区：1.5mm厚PVC导静电卷材，热焊拼接（焊缝宽度≥3mm，强度≥1.5N/mm），表面防滑处理（摩擦系数≥0.8），适应物料车频繁通行；
- 地面处理：整体坡度1-2‰，向排水沟倾斜，排水沟采用304不锈钢（宽度100mm，深度50mm），加盖防尘格栅（孔径≤5mm），避免异物进入。
门窗与通道

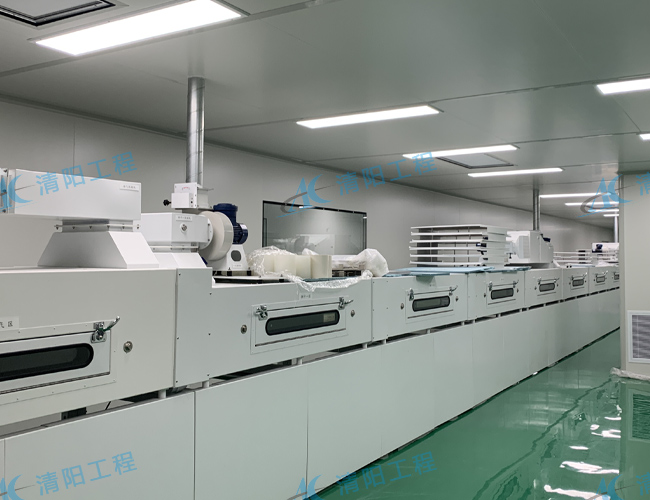

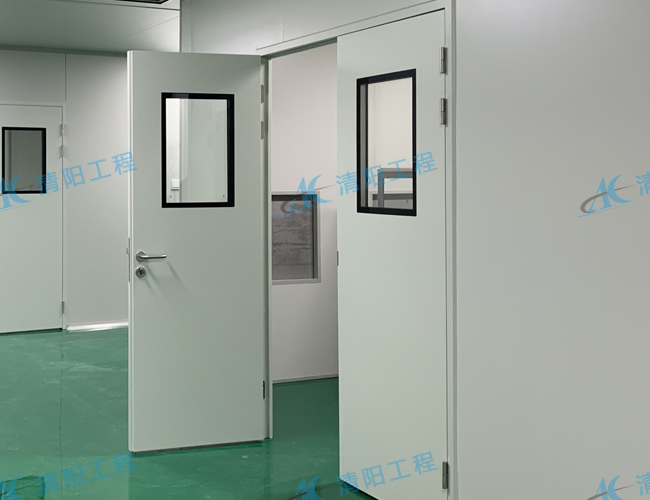

- 净化门：不锈钢双开门（带观察窗），配备电子互锁（两门开启间隔≥3秒），门框与墙面缝隙用氯丁橡胶条密封（压缩量30%），关门后气密性≤10m³/h（压力500Pa下）；
- 风淋室：内部尺寸≥900×900×2100mm，风速≥22m/s，吹淋时间15-30秒可调，侧面排风设计，确保人员进入前有效去除附着尘埃；
- 传递窗：304不锈钢材质，内置紫外线消毒灯（功率30W），用于物料传递，传递后需消毒30分钟方可再次使用。
施工关键节点
- 彩钢板安装垂直度偏差≤1mm/m，地面平整度≤2mm/2m，接缝密封胶连续饱满（宽度≥5mm）；
- 高效过滤器安装前需对风管系统进行500Pa压力下的漏光检测，确保无漏风；
- 竣工后进行洁净度检测（空态、静态、动态三种状态），ISO 5级区需检测≥0.1μm粒子浓度，所有指标需符合设计要求。
四、维护管理与节能优化
日常运维规范
- 过滤器维护：初效过滤器每月更换，中效过滤器每3个月更换，高效过滤器每年检测阻力（初始阻力150Pa，终阻力450Pa时更换），更换后需重新检漏；
- 环境监测：每日记录温湿度、压差数据，每周检测ISO 5-6级区粒子浓度，每月检测浮游菌（≤10CFU/m³），每季度进行气流流型测试；
- 清洁规程：地面每日用无尘布蘸纯化水（电导率≤10μS/cm）擦拭，设备表面每周用75%酒精消毒，墙面每月清洁一次，避免使用产生纤维的清洁工具。
节能与安全设计
- 节能措施：采用LED洁净灯（照度≥500lux，能耗比传统灯具低60%），利用峰谷电价调整运行模式（非生产时段风量降至50%），空调系统加装热回收装置（回收率≥60%）；
- 安全体系：配备FM-200气体灭火系统（响应时间≤30秒）、防爆型烟感报警器、应急照明（连续供电≥90分钟），化学品存储区设置防爆墙（抗爆压力≥0.15MPa）及泄漏收集槽；
- 应急管理：制定火灾、过滤器失效、停电等应急预案，每半年开展一次应急演练，确保30分钟内启动备用系统。
