制造电子芯片是需要无尘车间（洁净室）的，这是芯片生产过程中的核心要求。以下是具体原因和细节：


1. 芯片制造的工艺特点
纳米级精度：现代芯片的电路线宽已缩小至纳米级别（如3nm、5nm）。即使微米级的灰尘也会覆盖多个晶体管，导致短路或断路。
多层结构：芯片由数十层电路堆叠而成，任何一层被污染都会导致整体失效。
敏感材料：硅片在光刻、蚀刻、离子注入等过程中暴露，极易吸附微粒或化学污染物。


2. 无尘车间的核心作用
洁净度等级：
  - 光刻环节通常需要ISO 1-3级（对应旧标准Class 1-100），即每立方米空气中≥0.1μm的微粒不超过10-1,000个。
  - 封装环节可能放宽至ISO 5-6级（Class 1000-10,000）。
温湿度控制：
  - 温度波动需控制在±0.1°C内，湿度通常维持在40%-60%，防止材料变形或静电积累。
防振动与气流设计：
  - 设备需隔离地基振动，空气通过层流系统单向流动，避免涡流导致微粒沉积。


3. 污染物的影响
微粒污染：一颗灰尘可能损坏数百万个晶体管，导致芯片功能失效。
化学污染：空气中的有机物或金属离子会干扰掺杂工艺，改变半导体特性。
静电释放（ESD）：湿度过低可能引发静电，击穿纳米级电路。


4. 无尘车间的实现措施
HEPA/ULPA过滤器：高效空气过滤器可去除99.999%以上≥0.12μm的颗粒。
人员防护：操作者需穿戴全身防尘服、手套、口罩，经风淋室除尘后方可进入。
材料与设备管控：所有进入车间的物料需经严格清洁，设备本身需具备防尘设计。


5. 经济性与必要性
良率成本：一条先进芯片产线投资超百亿美元，若因污染导致良率下降1%，损失可达数亿美元。
技术门槛：无尘车间是半导体行业的核心壁垒之一，直接决定能否生产高端芯片。


例外情况
研发或教学场景：某些非量产的研究可能使用低等级洁净环境，但无法实现可靠量产。
大尺寸/低端芯片：如早期的微米级芯片或分立器件，对洁净度要求较低，但现代集成电路已无此可能。

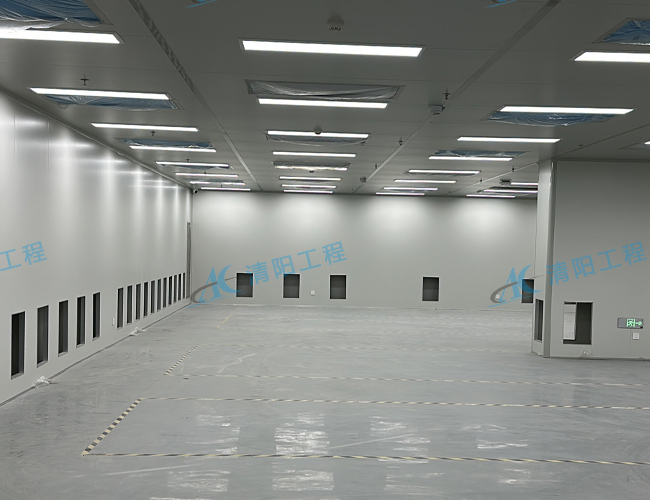

清阳工程可承接江浙沪皖等地区十万级、万级、百级、千级等各种洁净度等级的无尘车间的设计装修建设，我们有着17年的装修历史，各项资质齐全，承接过近500项净化工程。
