一、洁净等级与空间布局
1. 洁净等级标准
芯片净化车间依据ISO 14644-1标准划分洁净度等级，从ISO 1级（最高）至ISO 9级（最低）。不同工艺区域要求如下：
光刻区：需达到ISO 1-3级，控制0.1μm及以上颗粒，28纳米以下制程要求ISO 3级环境，颗粒物浓度需≤1,000颗/m³（粒径≥0.1μm）
刻蚀和沉积区：ISO 3-5级，控制0.3μm及以上颗粒
封装和测试区：ISO 5-8级
2. 动态分区设计
核心区：光刻、刻蚀等关键区域采用单向流设计，垂直流风速控制在0.45±0.1m/s，水平流为0.35±0.1m/s
支持区：化学品储存、设备维护区与核心区通过气压梯度隔离，压差维持5-15Pa，防止交叉污染
人流物流分离：人员入口设置风淋室（风速≥20m/s，吹淋时间≥15秒），物料通过传递窗或自动装卸系统处理，配备ULPA过滤器（过滤效率≥99.9995% @ 0.12μm）
二、装修材料与结构要求
1. 墙体与吊顶
选用304或316L不锈钢板，厚度≥0.6mm，接缝处采用硅胶密封（耐酸碱、VOC释放量低）
也可采用防静电彩钢板（岩棉夹芯板或玻镁板），表面平整光滑，缝隙密封处理
所有接缝需硅胶填缝，墙角设计为R≥50mm圆弧角过渡，避免积尘死角

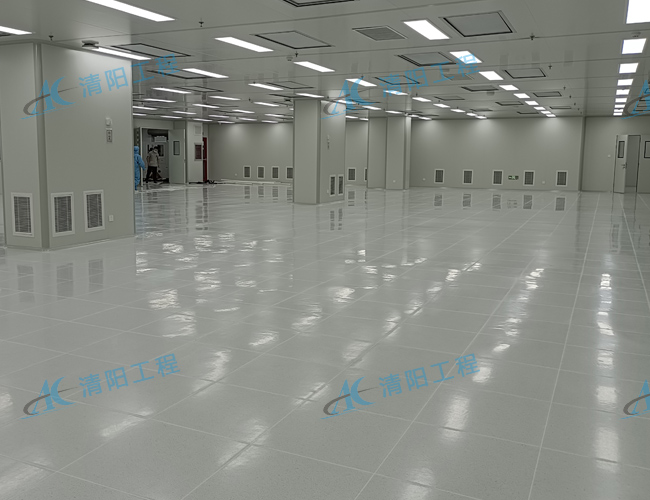

2. 地面材料
环氧自流平（厚度≥2mm，抗静电电阻1×10⁶-1×10⁹Ω）或PVC卷材（接缝热焊处理）
满足芯片生产防静电、耐磨、抗化学腐蚀要求
精密设备区域需采用浮动地板，振动频率控制在2Hz以内，振幅≤1μm
3. 防微振与防静电
防微振设计：精密设备区域采用独立防振基础（如气浮平台），空调机组配置减震器
防静电措施：所有金属构件需接地（接地电阻≤1Ω），地面电阻控制在10⁴-10⁹Ω
三、空调净化系统（HVAC）
1. 三级过滤体系
初级过滤：G4级粗效过滤器（效率≥90% @ 5μm），保护后端设备
中级过滤：F8-F9中效过滤器（效率≥95% @ 1μm）
终端过滤：HEPA（ISO 5级及以上区域，对0.3μm颗粒过滤≥99.97%）或ULPA（ISO 3级区域，对0.12μm颗粒过滤≥99.999%），安装后需进行PAO检漏测试，确保无泄漏
2. 温湿度控制
温度：22±2℃（光刻区需±0.5℃）
相对湿度：45±5%
露点温度：控制在-60℃以下（光刻区要求更高）
新风量≥15%总送风量，维持正压同时降低VOC浓度（TVOC≤50μg/m³）
3. 气流组织设计
高洁净区采用垂直层流，百级车间换气次数需≥500次/小时，万级车间≥50次/小时
送风口和回风口的位置需经过精确计算和CFD模拟，避免涡流和死角
四、公用设施与特殊系统
1. 超纯水系统
超纯水电阻率≥18.2MΩ·cm（25℃），TOC≤5μg/L
采用反渗透、离子交换和超纯水制备等多级处理工艺
2. 特种气体管道
气体纯度≥99.9999%，管道内壁电解抛光（Ra≤0.25μm）
氦检漏率≤1×10⁻⁹ Pa·m³/s，可燃气体报警系统需符合NFPA 55标准，紧急切断阀响应时间<1秒
3. 照明与电气系统
采用无眩光、无阴影灯具，避免对芯片生产造成干扰
电线电缆采用穿管敷设方式，防止灰尘和湿气侵入
设置良好的接地系统，确保设备和人员安全
五、验收与持续监测
1. 性能测试项目

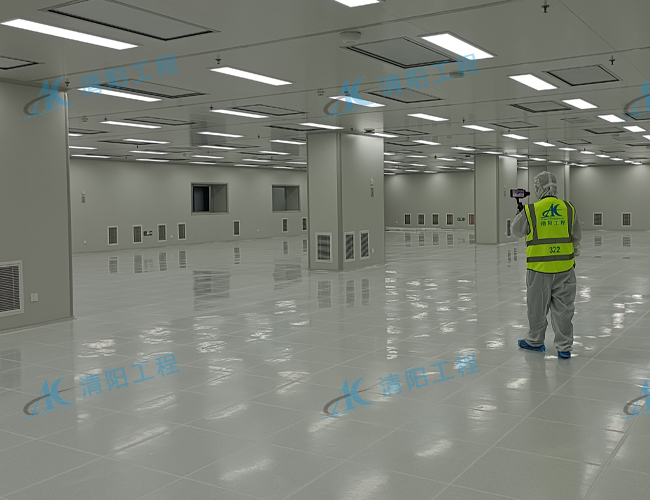

洁净度测试：粒子计数器采样量≥28.3L/min，采样点按公式N=√A（A为洁净室面积）
气流可视化：采用烟雾测试验证流型，避免涡流区
检测动态和静态条件下的洁净度，定期再认证（建议每12个月一次）
2. 智能化运维
部署EMS系统实时监控压差、温湿度、粒子数等参数，数据存储周期≥3年，异常报警联动HVAC调节。通过传感器和监控设备实现环境参数的实时监测与自动控制，提高生产效率。
六、前沿趋势与成本优化
1. 模块化建造
预制洁净室单元（如FFU集成天花）可缩短工期30%，适用于先进制程的快速扩产。
2. 绿色节能
采用磁悬浮离心机（IPLV≥12.0）与热回收装置（效率≥70%），降低能耗30%-40%。选择一级能效变频空调机组，实现节能运行。
3. 成本考量
不同净化级别的投资和运维成本差异显著，需根据预算和生产需求权衡。较高的净化级别需要更严格的运维管理和更高成本。建议在满足工艺要求的前提下，分区设定不同洁净等级，避免过度建设。
