一、净化的核心价值：数据见证品质革命
普通车间与净化车间的“次品率鸿沟”触目惊心：
- 未净化车间：化妆品包装印刷次品率10%-15%（主要因粉尘导致的“麻点”“针孔”）；
- 十万级净化车间：次品率降至3%-5%；
- 千级净化车间（精密涂布）：次品率可控制在1%以内。
这种差异的根源在于：印刷过程中，0.5μm以上的尘埃会附着在承印物表面，导致油墨无法均匀附着，尤其在UV印刷、薄膜涂布等工艺中，微小杂质还可能引发“缩孔”“气泡”，直接影响产品合格率。
二、洁净等级与参数：按工艺需求精准匹配
1. 分级标准与适用场景
工艺类型 洁净等级 核心控制指标（动态） 换气次数 关键作用
精密涂布/线路印刷 ISO 6级（千级） ≥0.5μm粒子≤35200个/m³ 50-60次/h 避免微米级杂质导致的涂布不均
普通包装印刷 ISO 8级（十万级） ≥0.5μm粒子≤3520000个/m³ 10-15次/h 减少粉尘附着，保证图案光洁度
2. 环境参数的“临界值控制”
- 温湿度：
基础区间20-25℃（±1℃）、55%-65%（±5%RH），但需针对性调整：
- 铜版纸印刷：湿度≤53%（防纸张吸水起皱导致套印不准）；
- 新闻纸印刷：湿度≤68%（防断纸）；
- UV油墨区：温度≥23℃（确保干燥速度稳定，避免固化不良）。
- 防静电：
地面电阻10⁶-10⁹Ω（用阻抗仪检测），设备接地电阻＜10Ω，离子风机平衡时间≤2秒（消除静电吸附油墨颗粒或灰尘）。
- 压差与气流：
洁净区对非洁净区≥5Pa，涂布区对印刷区≥3Pa（防止油墨挥发物交叉污染），采用“顶送侧回”气流组织，确保污染物随气流快速排出。
三、设计布局：用“单向流”消除交叉污染
1. 三级分区与动线规划
- 核心生产区：按“原料预处理→印刷→涂布→裁切→包装”单向流程布局，各区通过传递窗连接，避免物料折返；
- 辅助区：设置两级更衣间（一更脱外衣、二更换防静电服）、风淋室（风速≥20m/s，吹淋15秒）、物料缓冲间（双门互锁，防止压差失衡）；
- 管理区：与生产区物理隔离，通过防雾观察窗监控，减少人员进出频率。
- 人/物流管控：
- 人员：非洁净区→更衣→风淋→缓冲间→生产区（全程禁止携带手机、钥匙等易产尘物品）；
- 物料：原料脱外包→表面清洁→传递窗（紫外消毒30分钟）→预处理区，废油墨通过负压管道收集（防挥发污染）。
四、材料与系统：为印刷精度“保驾护航”
1. 围护结构的“防污+防静电”设计
- 墙面与吊顶：
50mm企口型彩钢板（金属面板+岩棉内芯），表面覆防静电涂层（电阻10⁶-10⁹Ω），接缝用导电密封胶（宽度≥8mm）；墙角做R50mm圆弧，消除积尘死角。
- 地面系统：
- 精密区：3mm防静电环氧自流平（嵌入导电铜箔网格，接地电阻＜10Ω），耐受油墨溶剂擦拭（用丁酮测试无变色）；
- 普通区：防静电PVC卷材（热焊接接缝，无缝隙），防滑系数≥0.6（防人员滑倒）。
- 传递设施：
不锈钢传递窗（带HEPA过滤器+紫外灯），用于油墨、半成品传递，传递后需紫外线消毒15分钟；洁净门为电子互锁式（防止双开破坏压差），观察窗采用防雾玻璃（避免冷凝水影响观察）。
2. 空气净化系统：三级过滤+定向送风
- 过滤链配置：
初效G4（拦截≥5μm粉尘，3-6个月更换）→中效F8（捕捉1-5μm粒子，6-12个月更换）→高效H13（过滤0.3μm微粒，效率99.97%）；
涂布区需FFU（风机过滤单元）覆盖率≥60%，形成局部单向流（风速0.3-0.5m/s），直接覆盖印刷机、涂布机作业面。
- 温湿度控制：
采用恒温恒湿机组（控温±0.5℃，控湿±3%RH），铜版纸区加装除湿模块（湿度低于53%自动启动），UV干燥区配套加热装置（确保温度稳定）。
五、施工与验收：细节决定精度稳定性
1. 施工关键控制点
- 洁净施工管理：
彩钢板安装前用HEPA吸尘器清洁基层，切割作业设局部围挡（防粉尘扩散）；高效过滤器需在ISO 7级环境下拆封，安装后做PAO检漏（泄漏率≤0.01%）。
- 设备安装精度：
印刷机、涂布机水平度误差≤0.1mm/m（用水平仪检测），与地面固定处加防震垫（减少振动产尘），风管与设备连接用软接（避免共振噪声）。
- 施工顺序：
规划设计→主体结构（彩钢板+环氧地面）→暖通系统→水电气安装→净化设备调试→密封防腐→静态检测→动态验收（严格按此顺序，避免后道工序污染前道）。

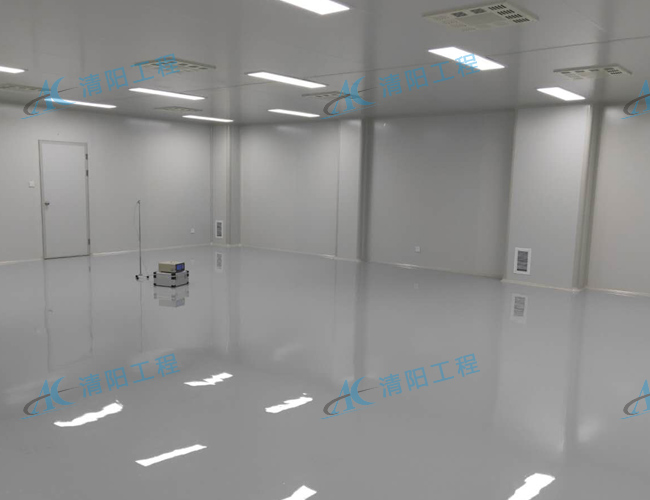

2. 验收核心指标
检测项目 标准要求（千级） 检测方法
悬浮粒子（≥0.5μm） ≤35200个/m³（动态） 激光粒子计数器，每10㎡1点
温湿度波动 ±1℃/±5%RH 连续监测24小时
静电电压 设备表面≤50V 静电测试仪
高效过滤器泄漏率 ≤0.01% PAO气溶胶扫描
噪声 ≤62dB(A) 声级计（距设备1.5m）
