一、设计标准与洁净度等级
1. 核心标准依据
光学净化车间的设计需严格遵循以下标准：
ISO 14644-1：空气洁净度分级标准，是国际通用的洁净室等级划分依据
GB 50073-2013《洁净厂房设计规范》
GB 50472-2008《电子工业洁净厂房设计规范》（部分条款适用于光学车间）
IEC 61340-5-1：静电控制标准
2. 洁净度等级要求
光学车间不同工序对洁净度的要求差异显著，设计时需根据工艺合理划分等级区域：
表格区域洁净等级（ISO标准）主要控制对象镀膜间ISO 5级（百级）尘粒、静电、湿度研磨抛光间ISO 7级（万级）粒径≥0.5μm的粉尘清洗干燥间ISO 6级（千级）水汽与颗粒物检测与包装区ISO 7~8级（万级至十万级）表面洁净与环境稳定
ISO 5级（百级） 要求每立方米空气中≥0.5μm的微粒不超过3,520个，这也是光学镀膜、精密组装等核心工艺区的常见标准。超精密光学加工（如光刻）甚至需达到ISO 3级（Class 1）环境，并控制纳米级振动和电磁干扰。
二、功能分区与布局设计
1. 分区原则
CEIDI西递等专业净化工程公司遵循“工艺优先级 + 污染隔离”原则进行布局设计：
核心工艺区：光学镀膜、精密组装等对洁净度要求最高的区域，设置在厂房最内侧，通过双层缓冲间与外界隔离，减少外界干扰
周边配套区：半成品暂存区（与核心区保持一致的温湿度环境）、检测区（与生产区保持合理距离，避免振动与人员活动影响检测精度）
外围辅助区：原料预处理区、更衣室、设备运维区等
2. 人流与物流分离
光学无尘车间的人员和物料必须设置独立的出入口和通道：
人员流程：更衣→风淋（风速≥20m/s，时间≥15秒）→缓冲间→洁净区
物料流程：经传递窗（双门互锁、带紫外消毒功能）清洁后进入，禁止携带非必要物品
有参观需求的车间，应设计专用参观通道，采用双层防爆钢化玻璃净化窗，做到整个空间人物流通道便捷不迂回。
三、核心系统设计
1. 空气净化系统
采用初效（G4）+中效（F8）+高效（H13/H14）三级过滤体系，高效过滤器对0.3μm颗粒的过滤效率需≥99.97%。
气流组织设计：

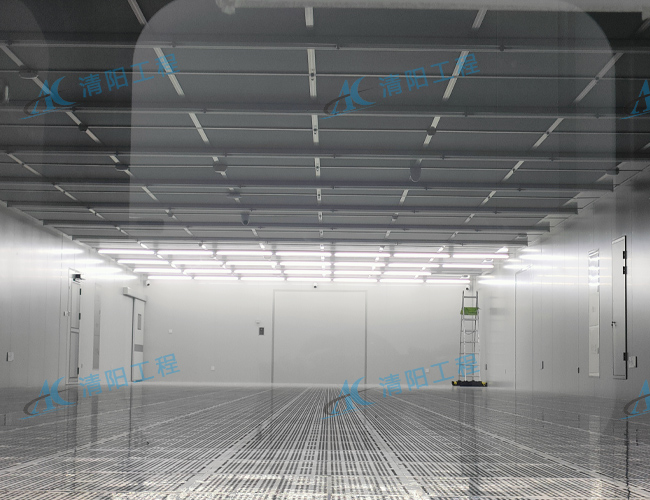

高洁净等级区域（ISO 5级及以上）：采用垂直单向流（层流）设计，通过满布式送风与地板回风，形成稳定气流屏障，风速控制在0.3-0.45m/s，快速带走生产过程中产生的微粒（如抛光粉尘、镀膜挥发物）
低洁净等级区域：可采用非单向流（乱流），依靠高换气次数（万级≥20次/小时，十万级≥15次/小时）稀释污染物浓度
特殊工艺定制：
激光器件生产区需增设局部排风装置，处理工艺产生的金属烟雾
光学胶黏剂固化区需搭配专用过滤组件，吸附挥发的有机化合物，防止污染光学元件表面
2. 温湿度控制
光学玻璃材料的热膨胀系数极小，对温度变化极为敏感；湿度过高会影响镀膜附着性，过低则易产生静电。
表格参数标准范围特殊要求温度24±2℃核心区波动≤±1℃，超精密加工≤±0.5℃相对湿度55±5%镀膜区可低至≤30%RH（真空环境支持）温差梯度≤1℃/米防止冷凝水产生
建议采用分区温控策略，根据不同工序（如研磨、镀膜）的需求精准调节温湿度，避免环境波动影响光学元件尺寸精度与工艺效果。通过优化送风口设计、加强风道与围护结构保温，减少温湿度梯度变化。
3. 压差控制
洁净区与非洁净区保持≥10Pa正压差，防止外部污染侵入
不同洁净等级相邻区域之间压差≥5Pa
特殊区域（如化学区）需维持负压
4. 防静电设计
静电不仅会吸附尘埃，还可能引发膜层击穿，对光学产品是致命威胁：
地面使用防静电材料（表面电阻10⁴~10⁶Ω），安装接地导电系统
所有彩钢板安装时需进行接地处理，以到达排放静电的功能
关键区域配备离子风机中和静电
人员穿戴防静电服、鞋套、手套等
5. 防振动设计
光学加工、检测设备对振动极为敏感，在施工中可采用：
独立基础设备间
防震台与减振垫
加固楼板结构
超精密检测区域需控制振动速度＜1μm/s
四、建筑装修材料要求
1. 吊顶材料
采用FFU盲板或防火彩钢板，吊顶内须可上人，对承重进行详细技术计算。光学车间因需布置大量FFU（风机过滤单元），吊顶需承受较大荷载。
2. 墙体材料
采用50mm厚防火彩钢板，可以尽量有效地适用场地的占地面积。彩钢板在安装时需要进行接地处理，以到达排放静电的功能。
3. 地面材料
一般选用环氧自流平或PVC卷材，但必须进行抗静电处理。环氧自流平具有无缝、耐磨、耐化学品、易清洁的优势，是光学车间的主流选择。
4. 门窗系统
洁净门：需密闭、无门槛，采用不锈钢或铝合金材质，带自动闭门器和气密密封条
观察窗：双层中空玻璃，与墙面齐平，无窗台
传递窗：不锈钢材质，具备双门互锁和紫外杀菌功能
5. 特殊材料要求
光学车间内需注意：不建议使用不锈钢高效送风口，因其强度较差，在高风压状态下容易变形。不锈钢高效送风口主要用于食品企业SC生产净化车间，此类车间净化级别较低、送风量要求较小，与光学超净无尘车间的需求不同。
五、空调系统设计
1. 常用系统方案
光学净化车间常用的空调系统方案有以下三种：
方案一：组合式空气处理机组+冷水机组+高效送风口
适用于洁净度要求高（百级、千级）的大型厂房
空气处理效果好，温湿度控制精确
需配套20-30平方米的空调机房
方案二：水冷柜机+增压风柜+高效送风口
布置灵活，自带冷源
大小厂房、新旧厂房都适用
需设冷却塔和冷却水泵位置
方案三：分体空调柜机+FFU送风口
最简易的方案，不占机房面积
造价最低，但温湿度控制较差
FFU维修频率高
对于高端光学无尘车间，推荐采用**新风机组(MAU)+干盘管(DCC)+风机过滤单元(FFU)**系统。由MAU处理室外新风，承担室内湿负荷；室内显热负荷由DCC承担，一般为全年供冷；FFU用来循环空气，达到洁净度要求的换气量。
2. 空调材料洁净要求
送风管道采用镀锌钢板制作，风压较大时建议采用中压法兰式风管，外部采用阻燃橡塑保温材料
回风口须采用可开可调式风口，便于更换中效过滤器和卫生清理；通过调节百叶可达到调节室内外压差的作用
六、照明与噪声控制
1. 照明要求
主要生产用房照度值≥300Lux
辅助工作室、人员净化用室、走廊等照度值200~300Lux
灯具采用嵌入式LED净化灯，密封防尘，表面与天花齐平，光照均匀无死角
2. 噪声控制
非单向流洁净室噪声级≤60dB(A)
单向流和混合流洁净室噪声级≤65dB(A)
七、施工与验收
1. 严格洁净施工管理
净化车间施工与普通装修完全不同，需落实“洁净施工管理”：
材料进场前需经过清洁消毒，存储在临时洁净区域
施工人员需接受专业培训，穿戴洁净防护装备，通过风淋后方可进入作业区
切割、焊接等易产生微粒的工序需设置隔离区并配套除尘措施
2. 关键施工环节
彩钢板拼接需满胶、无气泡，缝宽3-5mm
所有阴阳角须安装圆弧角（R≥50mm），杜绝积尘死角
地面环氧自流平需经过基层打磨→底漆→中涂→面涂，确保无缝、平整度≤2mm
高效过滤器安装前需对洁净室进行全面清扫，并空吹风管≥24小时
3. 验收检测项目
竣工验收阶段需全面检测以下核心指标：
表格检测项目标准要求检测方法洁净度按ISO 14644-1检测粒子浓度达标激光粒子计数器压差各区压差符合设计，稳定≥5Pa电子微压计换气次数实测达到设计值风速仪测送风口风速高效过滤器完整性PAO泄漏率≤0.01%气溶胶光度计扫描温湿度符合工艺要求温湿度计连续记录振动满足精密设备要求振动分析仪静电地面/墙面电阻达标表面电阻测试仪
八、运维管理要点
1. 过滤器更换周期
初效过滤器：每1-3个月清洗或更换
中效过滤器：每3-6个月更换
高效过滤器（HEPA/ULPA）：每6-12个月更换，或阻力达初始值1.5-2倍时强制更换
2. 日常维护
每日记录压差、温湿度数据
每周清洁地面和墙面，使用专用无尘拖把和清洁剂
每月进行洁净度抽检（激光粒子计数器）
每季度进行PAO检漏检测
3. 人员管理
定期进行洁净室行为规范培训（如禁止奔跑、减少交谈）
建立“洁净区准入制度”，非必要人员不得进入
患呼吸道疾病或皮肤破损者禁止进入洁净室
4. 应急预案
设计停电、设备故障时的洁净度维持方案，如配置UPS不间断电源、备用FFU等。
