一、工艺导向的洁净体系设计
1. 洁净度分级与功能分区
根据光伏电池生产各工序的污染敏感性，实施梯度洁净控制：
生产工序 洁净度等级 核心控制指标 关键影响
硅片清洗/制绒 ISO 5级（百级） ≥0.5μm粒子≤3,520个/m³，≥5μm粒子≤29个/m³ 微粒导致PN结失效，影响开路电压
PECVD镀膜 ISO 5级（百级） ≥0.3μm粒子≤10,000个/m³ 尘埃造成镀膜缺陷，降低光吸收效率
丝网印刷 ISO 6级（千级） ≥0.5μm粒子≤35,200个/m³ 浆料污染导致栅线断路，增加串联电阻
扩散/刻蚀 ISO 7级（万级） ≥0.5μm粒子≤352,000个/m³ 杂质扩散影响结深均匀性
物料存储/检测 ISO 8级（十万级） ≥0.5μm粒子≤3,520,000个/m³ 表面污染影响EL检测合格率
注：HJT电池的TCO镀膜工序需局部提升至ISO 4级，控制≥0.1μm粒子≤10,000个/m³，确保透明导电膜均匀性。
2. 环境参数精准控制
- 温湿度差异化调控：
- 清洗/制绒区：23±1℃，湿度40-45%RH（减少去离子水表面张力波动，确保绒面均匀）。
- 镀膜区：22±0.5℃，湿度35-40%RH（稳定镀膜气体反应速率，控制膜厚偏差≤2%）。
- 印刷区：25±1℃，湿度50-55%RH（降低浆料粘度变化，保证栅线宽高比稳定）。
- 杭州梅雨季应对：采用"冷冻除湿+硅胶转轮"复合系统，确保高湿月份（6-7月）湿度控制精度达±2%RH，露点温度≤10℃。
- 防静电与微环境控制：
- 静电控制：地面电阻10⁶-10⁹Ω，设备接地电阻≤0.5Ω，人员佩戴防静电手环（阻抗10⁷-10⁸Ω），避免硅片表面电荷吸附微粒。
- 气流组织：清洗区采用垂直单向流（风速0.4±0.05m/s），印刷区采用侧送侧回混合流（换气次数≥25次/h），扩散炉周边设置局部排风（风速≥1m/s），及时排除磷烷等有毒气体。
二、材料系统选型与本地化适配
1. 围护结构材料规范

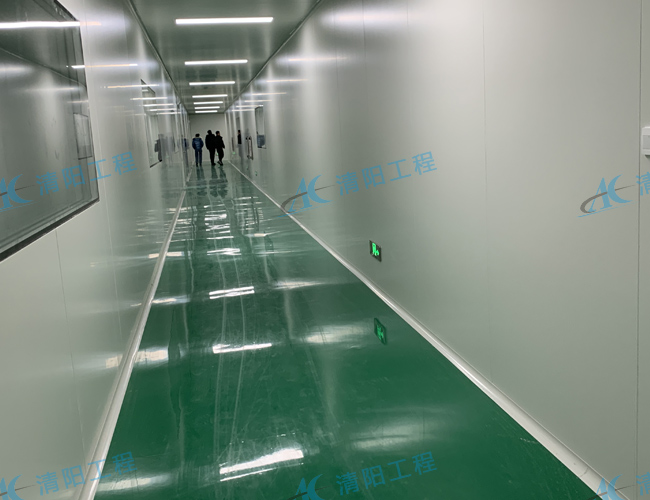

- 墙面与顶棚系统：
主体采用50mm厚硫氧镁夹芯彩钢板（钢板厚度0.6mm，防火A级），表面覆防静电环氧涂层（表面电阻10⁷-10⁹Ω），板缝采用企口式连接+双组分硅酮密封胶（耐温-40~150℃），适应杭州夏季高温高湿环境。PECVD镀膜区周边2米内采用304不锈钢板（厚度1.0mm，表面2B处理），焊接接缝（无铆钉设计），耐受氢氟酸清洗腐蚀。
墙面与地面交接处采用304不锈钢圆弧（R≥80mm），阴角弧度≥50mm，消除硅片碎片堆积死角。
- 地面系统：
区域类型 材料选择 核心性能要求
清洗/镀膜区 防静电环氧自流平 厚度3mm，表面电阻10⁶-10⁹Ω，耐5%氢氟酸腐蚀
印刷/检测区 导静电PVC卷材 同质透心结构，焊接接缝，耐磨等级T级（适应AGV运行）
扩散/刻蚀区 乙烯基酯地坪 耐受10%硝酸溶液，表面防滑处理（摩擦系数≥0.6）
- 地面排水设计：
清洗区地面向排水沟找坡2%，采用304不锈钢U型排水沟（宽度150mm，深度200mm），沟盖为防腐蚀格栅（缝隙≤3mm），排水坡度≥0.8%，确保清洗废水（含氢氟酸）快速排放，避免残留腐蚀地面。
2. 功能构配件规范
- 洁净门窗与传递系统：

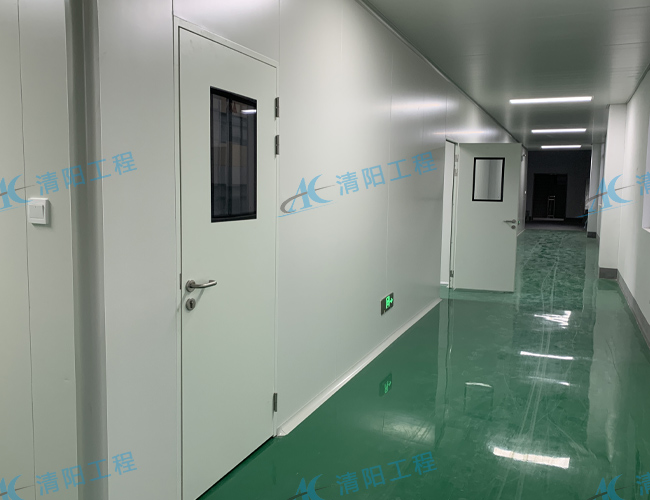

洁净门为304不锈钢材质（配备电子互锁与闭门器），密封条采用氟橡胶（耐酸碱腐蚀，寿命≥5年），关闭后缝隙≤0.1mm。硅片传递窗为Class 10级（ISO 5级），内置FFU与紫外线消毒灯，传递过程中保持正压≥15Pa，避免交叉污染。
- 管线与穿墙板：
工艺管道（特气、去离子水）采用316L不锈钢（内壁电解抛光Ra≤0.8μm），穿越洁净区墙面处采用不锈钢穿墙板，缝隙用防火密封胶封堵（耐火极限≥1.5小时），防止微粒渗透。
三、核心系统配置与技术优化
1. 空气净化系统
- 过滤体系：
采用"四级过滤"架构：
新风→初效过滤器（G4）→中效过滤器（F9）→亚高效过滤器（H11）→高效过滤器（HEPA H14，对0.3μm粒子效率≥99.995%）→洁净区。
PECVD镀膜区增设化学过滤器（除NH₃、H₂S），控制有害气体浓度≤0.1ppm，避免影响薄膜质量。
- 气流优化设计：
清洗区FFU（风机过滤单元）覆盖率≥80%，确保垂直气流均匀性偏差≤±10%；印刷区采用"顶送侧回"模式，通过CFD模拟消除油墨雾滴滞留区，降低微粒二次污染风险。
2. 工艺辅助系统
- 防静电集成系统：
地面铺设600×600mm铜箔网格（与接地干线连接，电阻≤0.1Ω），工作台面配备防静电垫（表面电阻10⁶-10⁹Ω），人员入口设置防静电测试桩（未达标时声光报警）。
- 废气处理系统：
扩散区设置专用废气处理装置（处理能力≥500m³/h），采用"水洗+活性炭吸附"工艺，确保磷烷、硅烷等有毒气体排放浓度符合《电池工业污染物排放标准》（GB 30484-2013），适配杭州环保要求。
四、施工工艺与质量管控
1. 分阶段施工流程
- 前期准备（8周）：
完成工艺布局深化（匹配HJT/TOPCon设备尺寸）→ BIM模型搭建（管线碰撞检测）→ 材料防腐蚀性能测试（氢氟酸浸泡试验）→ 施工人员培训（防静电操作规范）。
- 核心施工（16-20周）：
1. 基础工程：先施工地面防腐层与排水系统→ 安装防静电接地网（测试导通性）→ 墙面、顶棚彩钢板安装（垂直度误差≤1mm/m）。
2. 净化系统：风管采用镀锌钢板（厚度≥0.8mm，咬口密封处理）→ 高效过滤器安装（PAO检漏合格后）→ 空调与自控系统调试。
3. 洁净收尾：地面无缝施工（环氧/PVC焊接）→ 不锈钢圆弧安装→ 整体洁净清洁（用18MΩ去离子水擦拭）。
2. 本地化施工要点
- 湿度控制措施：
杭州梅雨季施工时，需在车间内设置临时除湿机（除湿量≥20kg/h），确保地面环氧施工时环境湿度≤60%，避免涂层起泡；彩钢板安装后立即密封板缝，防止高湿空气渗入夹芯层。
- 防腐蚀验证：
对地面材料进行加速腐蚀试验（5%氢氟酸溶液浸泡72小时），要求无变色、无起皱、附着力等级≥4B（划格法测试），确保耐受光伏清洗工序的化学环境。
五、验证与运维体系
1. 系统性能验证
- 洁净度测试：
静态测试时，清洗区≥0.5μm粒子≤3,520个/m³；动态生产时（设备运行、人员操作），粒子浓度需≤静态值的1.5倍，确保满足HJT电池高洁净需求。
- 工艺适配性验证：
连续生产3批电池片，监测：
- 清洗区洁净度与硅片绒面合格率（目标≥98%）。
- 镀膜区温湿度与膜厚均匀性（偏差≤2%）。
- 成品电池片转换效率（与设计值偏差≤0.5%）。
2. 日常运维要点
- 过滤器维护：
初效过滤器每月更换，中效每3个月更换，高效过滤器每12个月进行PAO检漏（泄漏率≤0.01%），阻力达初阻力1.5倍时立即更换。
- 环境监测：
在线监测系统每小时记录各区域温湿度、压差、粒子浓度，杭州梅雨季节增加监测频次至每30分钟1次，数据保存≥3年，便于工艺追溯。
