一、工艺适配的洁净体系设计
1. 洁净度分级与区域功能划分
针对半导体制造全流程的精度需求，实施梯度洁净控制：
生产环节 洁净度等级 核心控制指标 典型应用
光刻区 ISO 3-4级 ≥0.1μm粒子≤1000个/m³ 14nm及以下芯片曝光工序
晶圆键合区 ISO 5级（百级） ≥0.3μm粒子≤10,000个/m³ 3D IC封装、先进封装测试
薄膜沉积区 ISO 6级（千级） ≥0.5μm粒子≤35,200个/m³ 化学气相沉积（CVD）、溅射工序
离子注入区 ISO 7级（万级） ≥0.5μm粒子≤352,000个/m³ 掺杂工艺、清洗工序
注：光刻区需设置"微环境洁净室"（Mini-Env），将局部洁净度提升至ISO 2级，确保光刻机晶圆台周边0.1μm粒子≤100个/m³。
2. 环境参数精准控制
- 温湿度控制：
- 光刻核心区：23.0±0.1℃，湿度45±1%RH（控制光刻胶粘度波动≤1%）。
- 封装测试区：22±0.5℃，湿度50±3%RH（减少金线键合应力）。
- 杭州梅雨季应对：采用"冷冻除湿+转轮除湿"二级处理，确保湿度控制精度达±1%RH，露点温度稳定在12±0.5℃。
- 防微振与静电控制：
- 振动控制：光刻机基础振动速度≤0.005mm/s（1-100Hz频段），采用浮筑楼板（减振效率≥95%）+空气弹簧减震器。
- 静电控制：地面电阻10⁶-10⁹Ω，设备接地电阻≤0.5Ω，空气离子平衡度±50V以内，避免静电击穿芯片栅极。
二、材料系统选型与本地化适配
1. 围护结构材料规范
- 墙面与顶棚：
主体采用50mm厚硫氧镁夹芯彩钢板（钢板厚度0.8mm），表面经电解抛光（Ra≤0.4μm），覆防静电涂层（表面电阻10⁷-10⁹Ω）。光刻区周边3米内采用316L不锈钢板（厚度1.2mm），激光焊接接缝（无铆钉设计），耐受100级洁净室的高频化学清洗。
板缝采用企口式结构+双组分硅酮密封胶（耐温-60~200℃），固化后硬度≥65 Shore A，气密性≤0.05m³/(m²·h)。
- 地面系统：
区域类型 材料选择 本地化适配措施
光刻/键合区 导电型环氧自流平 嵌入600×600mm铜箔网格，接地电阻≤1Ω，耐受杭州高湿环境下的静电积累
刻蚀/清洗区 聚氯乙烯卷材 热熔焊接无缝施工，耐氟酸腐蚀（刻蚀废液），表面做防滑处理
设备走廊 防静电水磨石 抗压强度≥100MPa，适应AGV机器人高频运行
- 细节处理：
墙面与地面、顶棚的交接处采用304不锈钢圆弧（R≥100mm），所有贯穿件（风管、电缆）采用不锈钢穿墙套，缝隙用防火密封胶封堵（耐火极限≥2小时），杜绝粒子藏匿死角。
2. 功能构配件规范

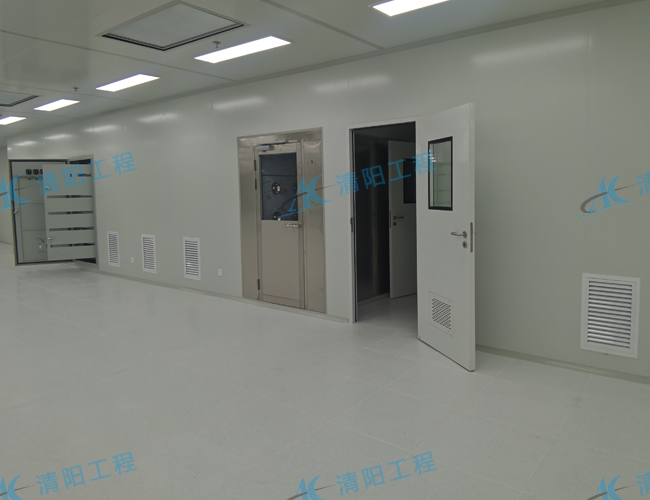

- 洁净门窗系统：
采用304不锈钢气密门（配备电动互锁与PLC控制），密封条为三元乙丙橡胶（耐老化寿命≥8年），关门后缝隙≤0.05mm。观察窗为双层中空钢化玻璃（厚度12mm），内侧镀膜防结露（适配杭州高湿度），窗框与墙面齐平安装。
- 物料传递系统：
晶圆传递窗为Class 1级洁净度（ISO 3级），内置FFU与紫外线消毒灯，传递时间≤30秒，避免交叉污染；配备微压差传感器（精度±0.1Pa），确保传递过程中舱内正压≥15Pa。
三、核心系统配置与技术创新
1. 空气净化系统
- 过滤体系：
采用"五级过滤"架构：
新风→初效（G4）→中效（F9）→亚高效（H11）→化学过滤器（除VOCs）→高效（ULPA U15，对0.12μm粒子效率≥99.9995%）→洁净区。
针对杭州春季花粉高发特点，新风入口增设防花粉滤网（MERV 13级），延长主过滤器寿命30%。
- 气流组织：
光刻区采用垂直单向流（FFU覆盖率100%），风速0.45±0.05m/s，气流均匀性≥90%；刻蚀区采用水平层流，通过CFD模拟优化送回风口位置，消除涡流区（粒子滞留风险点）。
2. 环境控制系统
- 温湿度精密调控：
采用四管制空调系统（独立冷热源），配备高精度传感器（温度精度±0.05℃，湿度±1%RH）与PID变频控制，杭州夏季通过冰蓄冷系统实现夜间蓄冷、白天供冷，降低峰电负荷30%。
- 微环境监控：
每50㎡设置1个在线粒子计数器（0.1μm/0.5μm双通道）、温湿度传感器与振动监测仪，数据实时上传至中控系统（采样频率1Hz），超标时立即报警并启动备用系统。
四、施工流程与洁净管控
1. 分阶段施工管理
- 前期准备（12周）：
完成地质勘察（重点监测振动源）→ BIM+CFD联合建模（优化气流与管线）→ 材料洁净度预处理（彩钢板在Class 1000级环境下开箱）→ 施工人员培训（SEMI S2安全标准）。
- 核心施工（24-30周）：
1. 防微振基础：先施工浮筑楼板（减振垫厚度150mm），振动测试达标后再进行上部结构施工。
2. 洁净围护：从ISO 3级区向外侧推进，彩钢板安装垂直度误差≤0.5mm/m，不锈钢焊接采用氦质谱检漏（泄漏率≤1×10⁻⁹ Pa·m³/s）。
3. 系统安装：风管采用激光切割下料（减少漏风点），ULPA过滤器安装前进行完整性测试（扫描速率50mm/s）。
4. 洁净收尾：用Class 10级洁净布（ISO 4级）擦拭所有表面，HEPA吸尘器清洁地面（吸入口效率≥99.99%）。
2. 本地化施工管控要点
- 洁净度控制：
施工期间每日监测环境粒子浓度（需达到ISO 7级以上），杭州梅雨季增加除湿设备（除湿量≥5kg/h），确保地面施工时环境湿度≤60%（避免环氧地坪起泡）。
- 防静电系统测试：
采用阻抗仪（精度10⁴-10¹²Ω）测试地面、设备表面电阻，连续7天（覆盖杭州典型天气），每天3次，确保电阻值稳定在10⁶-10⁹Ω区间。
五、验证体系与运维保障
1. 全流程验证
- 四阶段验证：
- 设计确认（DQ）：验证CFD气流模拟与振动分析符合工艺要求（光刻机振动允差）。
- 安装确认（IQ）：设备定位误差≤±2mm，ULPA过滤器泄漏率≤0.001%。
- 运行确认（OQ）：连续30天监测，温湿度波动≤±0.1℃/±1%RH，自净时间≤10分钟（从ISO 8级恢复至ISO 5级）。
- 性能确认（PQ）：模拟生产工况（满负荷运行），芯片良率≥98%（对比行业基准）。
- 第三方检测：
委托中国计量科学研究院检测，重点验证：
- 光刻区0.1μm粒子浓度≤1000个/m³。
- 温度稳定性（24小时波动≤±0.05℃）。
- 振动加速度（≤0.001g）。
2. 运维体系
- 智能运维系统：
采用物联网技术实现：
- 过滤器阻力在线监测（预测性更换，避免突发失效）。
- 能耗动态分析（结合杭州峰谷电价优化运行策略）。
- 远程诊断（与设备厂商实时联动）。
- 定期维护计划：
初效过滤器每月更换，中效每3个月，ULPA过滤器每18个月进行完整性测试（PAO法），振动系统每季度校准（确保符合光刻机要求）。
杭州半导体净化车间的建设需实现"技术标准+气候适配+产业需求"的三维融合，通过极致的洁净控制、稳定的环境参数与智能的运维体系，支撑芯片制造从微米级向纳米级的精度跨越。建议选择具有12英寸晶圆厂建设经验的集成商，充分利用本地化供应链（如杭州周边的洁净材料厂商），可缩短工期20%，同时确保符合SEMI F47电压暂降 immunity要求，为半导体产业高质量发展提供核心硬件支撑。
