一、设计标准：高洁净度与多参数协同控制
1. 洁净度分级与核心指标
- 分级适配：按生产环节精度需求差异化设计- 核心区（光刻、晶圆键合、封装测试）：ISO 5级（百级），≥0.1μm粒子≤1020个/m³，≥0.5μm粒子≤3520个/m³；
- 辅助区（SMT贴片、仓储）：ISO 7-8级，≥0.5μm粒子分别≤352,000个/m³、3,520,000个/m³；
- 动态要求：生产状态下，核心区粒子浓度需保持静态标准的1.5倍以内，通过持续净化系统实现。
2. 环境参数精准控制
- 温湿度：
- 精密加工区：22±1℃（波动≤±0.5℃），45±5%RH（波动≤±3%RH），防止芯片热胀冷缩或静电击穿；
- 辅助区：25±3℃，50±10%RH，平衡精度与能耗。
- 压差与气流：
- 梯度设计：洁净区→准洁净区→非洁净区压差依次为≥10Pa、≥5Pa，确保气流单向流动，阻止外部污染；
- 气流模式：核心区采用垂直单向流（风速0.3-0.5m/s，换气次数≥360次/h），辅助区采用乱流（换气次数≥30次/h）。
- 防静电与微振动：
- 静电控制：地面电阻10⁶-10⁹Ω（防静电PVC或环氧自流平），设备接地电阻≤1Ω，工作台面配防静电手环接口；
- 振动限制：光刻区垂直/水平振动≤2μm（10-100Hz频段），通过防震地基+空气弹簧隔离外部振动。
- 噪声与照度：操作区噪声≤65dB(A)（避免干扰精密仪器），照度≥300lux（芯片检测区≥500lux）。
3. 材料与系统配置

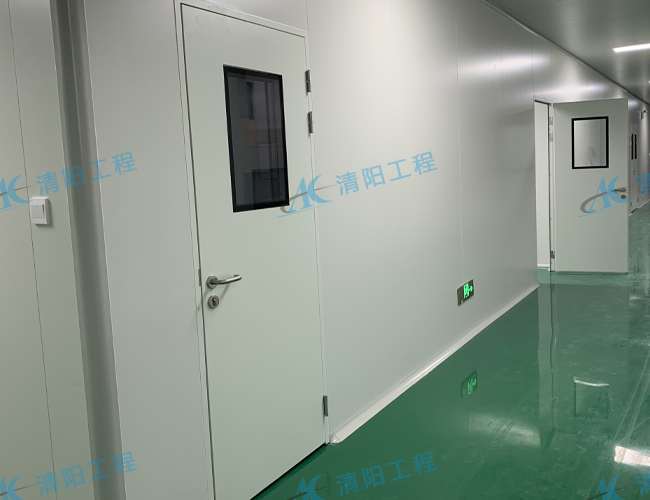

- 围护结构：
- 墙面/吊顶：50mm厚岩棉彩钢板（防火A级，导热系数≤0.04W/(m·K)），接缝用硅橡胶密封，墙角R50圆弧过渡（无积尘死角）；

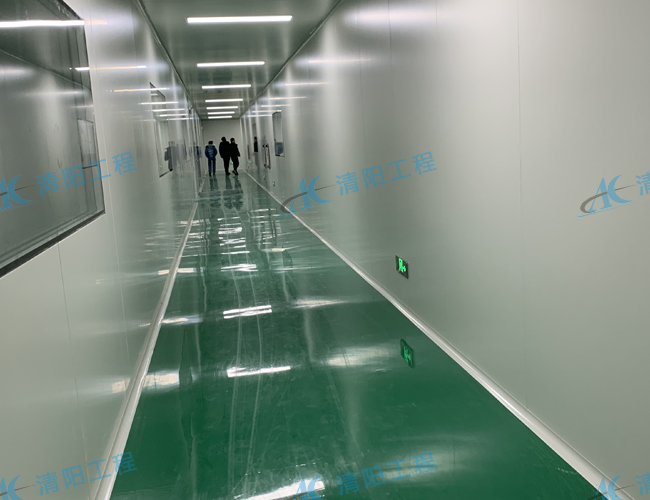

- 地面：2-3mm防静电环氧自流平（耐磨系数≥2.5），无缝施工，表面平整度≤2mm/2m。
- 净化系统：
- 过滤层级：初效（G4）→中效（F9）→高效（H14，效率≥99.995%@0.3μm）→化学过滤器（去除AMC气态污染物）；
- 风管：304不锈钢风管（内壁粗糙度Ra≤0.8μm），焊接密封，风速≤8m/s（减少粒子二次扬起）。
- 智能控制：部署IoT传感器（粒子、温湿度、压差、振动），联动变频风机与空调机组，实现参数自动调节（响应时间≤10秒）。
二、施工流程：从地基到调试的全周期管控
1. 前期规划与基础工程
- 工艺对接：根据生产设备（如光刻机、键合机）尺寸与布局，预留设备安装空间（含维护通道≥1.2m），确定洁净区与辅助区比例（通常6:4）。
- 地基处理：
- 防震设计：核心区做钢筋混凝土防震地基（厚度≥300mm），内埋弹簧减震器（固有频率≤2Hz）；
- 地面预处理：打磨找平（误差≤3mm），涂刷封闭底漆，铺设铜箔接地网（间隔2m×2m）。
- 管线预埋：
- 水电：暗装380V动力电缆（铜芯≥10mm²），预留设备电源接口（带浪涌保护）；
- 空调：预埋冷媒管与冷凝水管（保温厚度≥20mm），避免结露污染。
2. 主体结构与净化系统安装
- 彩钢板施工：
- 墙面：竖装彩钢板，采用隐藏式龙骨（间距≤1.2m），板缝填充食品级密封胶（宽度≥5mm），确保气密性；
- 吊顶：吊装高度≥3.5m（满足FFU安装），与风管、灯具接口处用密封垫处理，漏风率≤0.5%。
- 净化系统集成：
- FFU安装：核心区满布风机过滤单元（覆盖率≥90%），风速偏差≤±10%，与吊顶密封间隙≤1mm；
- 空调机组：安装恒温恒湿机组（控温精度±0.5℃），配备热回收装置（节能率≥20%）；
- 化学过滤：在新风入口处加装活性炭过滤器，去除VOCs（浓度≤10ppb）。
3. 洁净施工与调试
- 洁净度控制：
- 施工阶段：每日清洁现场（用HEPA吸尘器+无尘布），材料进入洁净区前经风淋消毒；
- 最终清洁：用异丙醇擦拭表面，高效过滤器安装前进行风管吹扫（持续24小时）。
- 参数调试：
- 粒子浓度：启动系统48小时后，用激光粒子计数器（0.1μm量程）检测，确保各点达标；
- 温湿度：连续72小时监测，验证系统在负荷变化时的稳定性（如设备启动后温度波动≤0.5℃）；
- 振动测试：用激光测振仪检测设备台面，确保振动值≤设计限值。
三、验收规范：多维度达标验证
1. 核心指标检测
- 洁净度：按ISO 14644-1，用粒子计数器在静态、动态下分别检测，核心区≥0.1μm粒子需≤1020个/m³；
- 气流与压差：垂直单向流风速0.3-0.5m/s（偏差≤±20%），洁净区与非洁净区压差≥10Pa；
- 环境参数：温湿度波动≤±0.5℃/±3%RH，振动≤2μm，静电接地电阻≤1Ω。
2. 系统性能验证
- 过滤器检漏：用PAO法检测高效过滤器，泄漏率≤0.001%；
- 自净时间：从污染状态恢复至ISO 5级标准≤15分钟；
- 能耗测试：满负荷运行时，单位面积能耗≤80W/㎡（含空调、照明）。
3. 文档验收
需提交完整资料：施工图纸、材料合格证（如彩钢板防火报告）、检测报告（粒子计数、振动）、操作手册等，存档至少10年（符合半导体行业追溯要求）。
