线路板洁净室的改造工作，旨在围绕洁净度提升、温湿度控制、气流组织优化、防静电措施、节能与智能化这五大核心要点，通过科学规划与技术创新，达成高效升级的目标。以下将为您详细阐述具体的改造方案以及实施要点。



一、改造前评估与需求定义：精准定位，明确目标

现状诊断

1. 数据检测：运用粒子计数器、风速仪、温湿度记录仪等专业设备，对当前洁净室的各项关键参数进行全面检测。例如，了解洁净度从现有的ISO 7级提升至目标ISO 5级的差距，掌握温湿度波动范围从±5℃调整到±2℃的具体情况，以及压差稳定性等数据。
2. 问题识别：仔细识别洁净室内存在的问题区域。比如，设备密集区域可能出现颗粒物滞留现象，回风口布局不合理可能导致洁净盲区，这些问题都将为后续改造提供明确方向。

需求对齐

1. 结合生产工艺：紧密结合线路板生产工艺，如SMT贴片、封装测试等环节，来明确改造目标。
2. 设定具体参数：
- 洁净度：依据线路板的精度要求，若为微米级精度，可设定相应的ISO等级；若为纳米级精度，则需更高的ISO等级标准。
- 温湿度：将温度控制在22±2℃，湿度保持在50±5%RH，以此避免因温湿度不当导致的材料变形和静电积聚问题。
- 压差：确保洁净区对非洁净区保持 +10Pa的压差，相邻洁净区之间的压差≥5Pa，有效防止污染扩散。

二、空气净化系统升级：提升洁净度，优化气流

高效过滤与气流组织优化

1. 过滤器更换：选用HEPA/ULPA滤网，采用纳米纤维材料替代传统玻璃纤维，可使初始压降降低40%，有效提升过滤效率，减少能源消耗。
2. 气流模式创新：
- 关键工序区：对于光刻、蚀刻等关键工序区域，采用垂直单向流模式，将风速精准控制在0.45±0.05m/s，确保粒子不会在该区域沉积，满足高洁净度生产需求。
- 辅助区：在辅助区域，采用非单向流模式，将送风口布置在洁净度较高的区域，回风口设置在低洁净度区域，实现空气的单向流动，提高整体洁净效果。
3. CFD模拟优化：借助CFD模拟技术，通过三维建模的方式，对送回风口的位置进行优化。某PCB厂商通过此方法改造后，颗粒物浓度均匀性提升了60%，有效消除了气流中的涡流和死角。

局部排风与整体协调

1. 局部排风设置：针对线路板生产过程中化学品处理区域或有害气体释放点，专门设置局部排风设备，能够直接从污染源处吸收污染物，减少其在洁净室内的扩散。
2. 整体协调配合：确保排风系统与整体气流组织相互协调，使污染物能够有效地排出洁净室，维持室内空气的洁净度。

三、温湿度与压差控制：营造稳定适宜的环境

恒温恒湿系统

1. 精准调节：安装DDC（直接数字控制）系统，实现对温度22±2℃、湿度50±5%RH的精准调节，为线路板生产提供稳定的温湿度环境。
2. 节能措施：配备热回收装置，在冬季可回收排风余热用于新风预热，节能率可达18% - 25%，有效降低能源消耗。

压差梯度管理

1. 压差调节：通过精确调节送回风量的比例，维持洁净区对非洁净区 +10Pa的压差，确保洁净区的空气压力高于非洁净区，防止外界污染物进入。
2. 实时监测与自动调节：部署压差传感器，实时监测压差变化，并与控制系统联动，实现自动调节，确保压差始终处于稳定状态。

四、防静电与材料选择：保障生产安全，提升材料性能

防静电系统

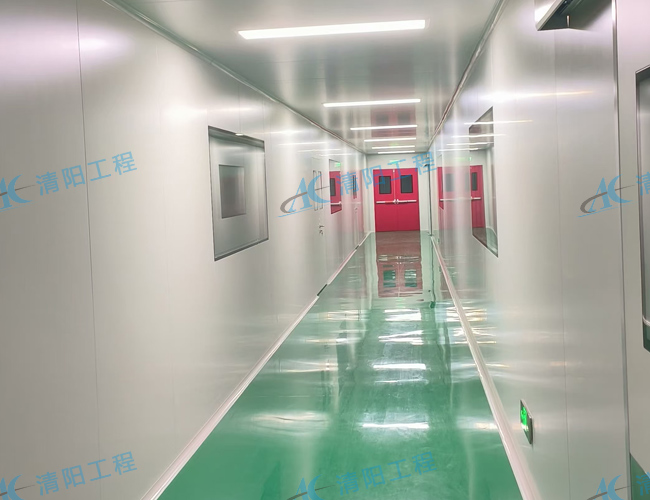

1. 地面材料：可选择2mm厚PVC防静电卷材，其表面电阻控制在1.0×10⁴ - 10⁶Ω；或者采用3mm厚环氧自流平，并设置导电层，有效导除静电。
2. 墙面材料：使用50mm厚双面玻镁板净化彩钢板，该材料具有防火A级、耐腐蚀的特性。在接缝处使用导电胶密封，确保墙面整体的防静电性能。
3. 设备与人员防护：配备防静电工作台、离子风机等设备，同时要求人员穿戴防静电服、手套，全方位防止静电对线路板生产造成影响。

材料环保与耐久性

1. 环保材料选择：选用通过SGS认证、不含石棉或甲醛的玻镁板，此类材料对VOC敏感的电子生产线尤为适用，符合环保要求。
2. 轻量化与高强度材料：对于对重量敏感的超净车间，铝蜂窝板是理想选择，它既具备轻量化特点，又拥有较高的强度，满足生产需求。

五、节能与智能化改造：提升效率，降低能耗

能效升级

1. 变频风机应用：采用变频风机，根据实时颗粒物监测数据自动调整转速，并配合FFU（风机过滤单元）分区控制，能耗可降低30%以上，实现节能目标。
2. 低阻力过滤器：继续沿用纳米纤维材料制作的低阻力过滤器，初始压降降低40%，不仅能有效节能，还可延长过滤器使用寿命。

智能监控系统

1. 数据采集与预警：部署多参数传感器网络，涵盖温湿度、压差、颗粒物浓度等参数，实现环境数据的实时采集。一旦出现异常情况，系统立即发出预警，以便及时采取措施。
2. 数字孪生与维护优化：构建数字孪生平台，通过机器学习算法预测过滤器寿命，从而优化维护计划，提高设备管理效率。

照明升级

将原有照明设备替换为LED防爆灯，并结合智能感应控制技术，实现“人来灯亮、人走灯灭”的功能，有效降低照明能耗。

六、空间布局与流程优化：提高空间利用率，提升生产效率

模块化设计

采用可拆卸隔断、移动式工作台等模块化设计理念，提升洁净室空间的灵活性，使其能够更好地适应不同的生产需求变化。

物流动线规划

对物料周转路径进行优化，合理规划物料的运输路线，减少交叉污染风险，同时提升生产效率。
