绍兴微电子洁净室的装修工作，鉴于当地气候特点以及微电子行业对高洁净度的严苛要求，需从设计、选材、施工到验收进行全流程的严格把控。以下将从四个核心阶段详细阐述其要点。



一、设计阶段：贴合工艺与气候的精准规划

洁净度分级

1. 标准依据与等级确定：依据微电子行业的工艺要求，参照ISO 14644 - 1标准来确定洁净室等级，常见为Class 5 - 7级。此标准明确了每立方米空气中≥0.5μm粒子浓度的限值，为洁净室的设计提供了量化的洁净度指标。
2. 实际案例参考：绍兴某从事芯片封装的企业，结合自身光刻工序的需求，采用Class 6级的设计标准，将粒子浓度严格控制在≤35,200个/m³，成功满足了生产工艺对洁净度的高标准要求。

气流组织优化

1. 不同气流模式适配：
- 垂直单向流：对于光刻、蚀刻等微电子生产中的关键工序，垂直单向流模式是理想选择。该模式下风速保持在0.36 - 0.54m/s，能够使粒子迅速排出，确保关键工序区域的高洁净度环境。
- 非单向流：在辅助区域，采用非单向流模式，通过确保换气次数≥50次/h，并借助FFU（风机过滤单元）实现局部高洁净度，以满足辅助区域的洁净需求。
2. 绍兴气候因素考量：鉴于绍兴夏季呈现高温高湿的气候特点，在洁净室设计中需着重强化空调的除湿能力，将室内湿度维持在45% - 55%，为微电子生产营造适宜的湿度环境。

压差控制

1. 压差标准设定：为有效防止交叉污染，洁净区与非洁净区之间的压差需≥10Pa，相邻级别洁净区的压差≥5Pa。合理的压差设置形成气流屏障，保障洁净区不受外界污染。
2. 气锁间设计要点：在人员和物料进出通道设置气锁间，采用双层门设计并配备互锁装置。这种设计能有效减少气流扰动，避免洁净区与非洁净区空气的无序流通，进一步提升洁净室的防护能力。

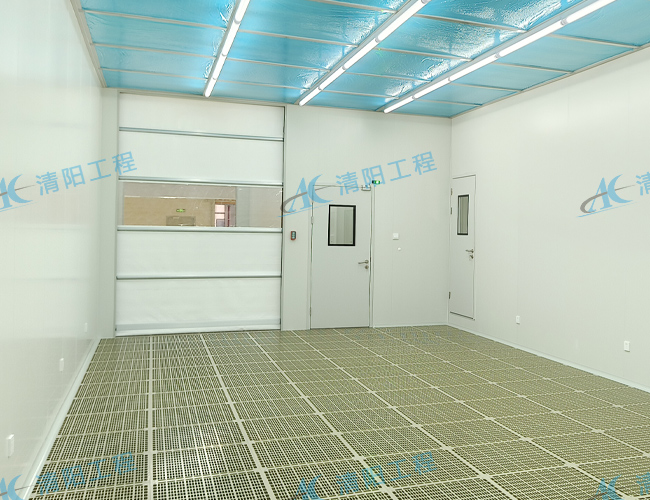

二、选材阶段：全方位降低污染风险

围护结构材料

1. 墙面与天花板选材：选用50mm厚的双面玻镁板净化彩钢板，其岩棉夹芯密度为100kg/m³，具备防火极限＞1小时的良好防火性能，且表面光滑，易于清洁，可有效减少尘埃积聚，满足微电子洁净室对墙面和天花板材料的洁净与安全要求。
2. 地面选材：地面采用2mm厚的防静电PVC卷材，通过无缝焊接工艺处理，不仅耐磨、耐腐蚀，而且其电阻值控制在10⁶ - 10⁹Ω，符合微电子生产对防静电的严格要求。同时，针对绍兴地区的气候，在外墙增加防水层，防止梅雨季节渗水引发的发霉问题，确保室内环境不受潮湿影响。

门窗系统

1. 密闭门设计：密闭门采用钢制门框，搭配5mm双层钢化玻璃视窗，既保证了门的坚固性，又便于观察室内情况。配备90度定位闭门器，确保门能自动关闭且定位准确。密封条采用硅胶材质，具有良好的密封性能，有效防止空气泄漏和尘埃进入。
2. 观察窗设计：观察窗采用钢制双层密闭窗，与墙面齐平安装，避免积尘，确保观察窗周边环境易于清洁，维持洁净室的整体洁净度。

过滤系统

1. 高效过滤器：高效过滤器（HEPA）对≥0.3μm粒子的过滤效率≥99.97%，是保障洁净室空气洁净度的关键设备。在安装前，需严格进行DOP检漏测试，确保过滤器无泄漏，有效过滤空气中的微小颗粒。
2. 化学过滤器：针对半导体工艺中可能产生的酸性气体，配置活性炭 + 分子筛复合滤芯的化学过滤器。该过滤器能够有效吸附酸性气体，为微电子生产提供纯净的空气环境。

三、施工阶段：精细化施工确保质量

隔断与吊顶安装

1. 彩钢板施工要点：彩钢板采用模数化生产方式，这样可减少现场裁剪，提高施工效率并保证板材尺寸精度。施工时，控制板缝宽度≤3mm，采用中字铝型材插接，并使用密封胶填充缝隙，确保墙面和吊顶的密封性，防止尘埃进入。
2. R角处理：在墙面与地面、顶棚的交界处，安装R = 50mm的铝合金圆弧角。这种设计能够消除墙角的直角，防止积尘，便于清洁，符合微电子洁净室对清洁的高标准要求。

设备与管线布局

1. FFU安装：在安装FFU时，确保龙骨间距与FFU尺寸精确匹配，避免出现漏风现象，影响洁净效果。同时设置重载盲板，方便后期对FFU进行维护和更换。
2. 管线穿墙处理：金属壁板开孔周边附加定位骨架，增强壁板的结构强度。风管与壁板之间的缝隙用胶海绵填充，并使用密封胶进行密封处理，防止空气泄漏和尘埃进入，保证洁净室的密封性。

静电控制

1. 防静电地板：防静电地板的系统电阻值需达到微电子生产要求标准，同时确保接地线连接可靠。良好的防静电地板能有效导除静电，防止静电对微电子设备和产品造成损害。
2. 人员接地措施：将工作台、设备外壳通过接地线连接至等电位端子箱，使人员和设备处于等电位状态，进一步降低静电风险，保障微电子生产过程的安全性。

四、验收阶段：以数据确保达标

洁净度检测

1. 检测设备与时间：使用激光粒子计数器，如TSI 9510，对动态和静态粒子浓度进行检测，连续监测时长为24小时，以全面准确地评估洁净室的洁净度情况。
2. 合格标准：对于Class 6级车间，≥0.5μm粒子浓度需≤35,200个/m³，确保洁净室满足微电子生产对洁净度的严格要求。

温湿度与压差验证

1. 温湿度验证：借助温湿度传感器，如维萨拉HMD60记录温湿度数据，要求温湿度波动范围分别控制在±2℃、±5%RH，保证生产环境温湿度的稳定性。
2. 压差验证：采用数字压差表（精度±2%）检测压差，确保洁净区与非洁净区以及相邻级别洁净区之间的压差梯度稳定，维持洁净室的气流屏障。

气流流型测试

1. 测试方法：运用烟雾发生器观察气流方向，检查气流是否存在涡流或死角，确保气流组织合理，能够有效带走尘埃和污染物。
2. 绍兴案例成果：绍兴某封装企业通过CFD模拟优化送风口布局，使气流均匀度提升了15%，进一步提高了洁净室的气流组织效率。

微生物检测

1. 浮游菌检测：使用安德森采样器进行浮游菌检测，采样量设定为1000L，要求检测结果≤5CFU/m³，严格控制空气中浮游微生物的数量。
2. 沉降菌检测：采用φ90mm培养皿暴露4小时的方式检测沉降菌，结果需≤1CFU/皿，确保洁净室表面微生物符合微电子生产的卫生标准。
