微电子净化车间对于微电子生产至关重要，其设计与施工需精确把握多个核心要点。以下将从设计阶段、施工阶段、验收与运维管理等方面进行详细介绍。



一、设计阶段核心要点：精准规划，满足生产需求

洁净度分级与区域规划

1. 根据不同的生产工艺，如芯片制造、封装测试等，依据ISO 14644标准确定与之适配的洁净度等级（Class 1 - 9级），并据此科学划分洁净区、准洁净区和非洁净区。
2. 洁净区：此区域用于执行核心工艺，如光刻、蚀刻等，对环境要求非常高，必须严格控制尘埃与微生物。进入该区域的人员需全副武装，穿戴无尘服、手套及口罩，以确保生产环境不受外界污染。
3. 准洁净区：主要用于组装、测试环节，允许存在轻度污染，但需与洁净区保持5 - 10Pa的正压差，防止污染物逆流进入洁净区。
4. 非洁净区：承担物料存储与设备维护等功能，与洁净区进行物理隔离，避免对洁净区造成污染。

气流组织与压差控制

1. 在百级区采用垂直层流，千级区采用水平层流的方式，确保气流呈单向流动，有效避免涡流产生，保证空气的洁净度和稳定性。
2. 通过精心布局送风口与回风口，构建正压梯度，使洁净区对相邻区域的压差≥10Pa，从而有效阻挡外部污染的侵入。

材料选择与构造

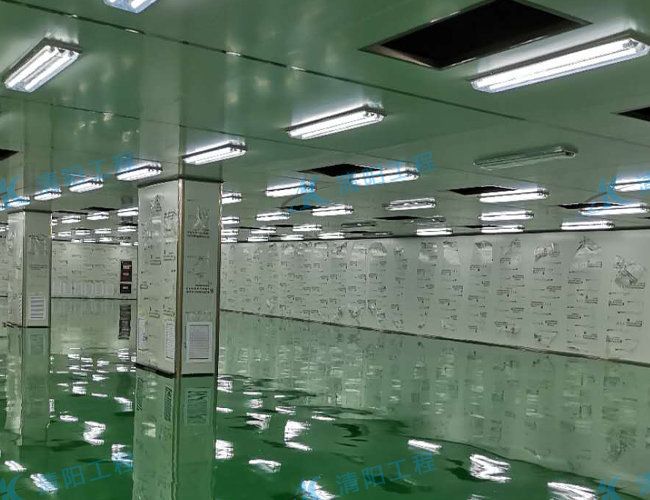

1. 地面：选用防静电环氧地坪或PVC地板，这类材料不仅耐磨、易于清洁，还设计有1% - 1.5%的坡度，方便排水，满足微电子生产对地面的特殊要求。
2. 墙面/天花板：夹芯彩钢板以其防火、防潮性能，或铝制扣板因其表面光滑无缝隙的特点，成为墙面与天花板的理想材料。在转角处进行圆弧处理，可减少积尘，便于清洁。

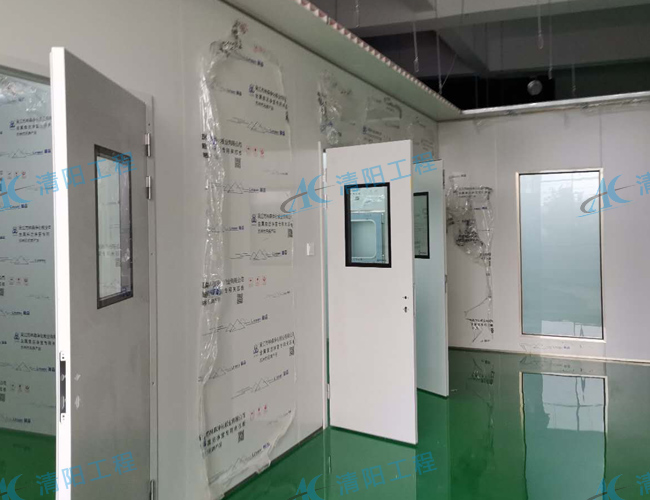

3. 门窗：彩钢板单向弹簧门具备良好的密封性，铝合金窗的窗台高度≥1m，并设置防护栏，既保障安全又有助于维持室内环境的稳定性。

空气净化系统

1. 过滤器配置：采用初效（G4）、中效（F8）与高效（HEPA/ULPA）相结合的过滤器组合，对0.3μm颗粒的过滤效率≥99.97%，确保进入车间的空气达到高洁净度标准。
2. 新风处理：设置预热/预冷装置，有效去除湿度与CO₂，新风量控制在送风量的10% - 30%，为车间提供适宜的新鲜空气。
3. 排风系统：针对酸碱废气，通过湿式洗气塔进行处理；有机废气则利用活性炭吸附后再排放，确保废气排放符合环保要求。

温湿度与静电控制

1. 温湿度范围：一般将温度控制在22±1℃，湿度保持在45% - 65%。不过，根据具体工艺，如光刻工艺可能要求湿度≤40%，需灵活调整温湿度参数。
2. 防静电措施：确保地面接地电阻≤1×10⁶Ω，设备与工作台选用防静电材料，同时要求人员佩戴静电手环，全方位防止静电对微电子生产造成损害。

二、施工阶段关键步骤：精细施工，确保工程质量

基础施工

1. 地面处理：按照清理基层、打磨、涂刷底漆、中涂（环氧砂浆）、面涂（防静电环氧漆）的流程进行施工。每完成一层施工，待其干燥后检测平整度，要求≤2mm/2m，以保证地面的高质量。
2. 彩钢板安装：
- 穿透式固定：自攻螺钉间距≤300mm，采用峰谷固定结合的方式，且要避免螺钉倾斜，确保彩钢板安装牢固。
- 隐蔽式固定：暗扣与彩板母肋匹配，适用于屋面板安装，可减少穿透点，提高整体密封性。
3. 门窗密封：门框与墙体间隙填充硅胶，窗框安装后进行打胶密封，并检测气密性，要求漏风率≤1%，保证门窗的密封效果。

空气净化系统安装

1. 风管制作：选用镀锌钢板，采用咬口连接方式，法兰垫片使用厚度≥5mm的闭孔海绵橡胶，确保风管的密封性与稳定性。
2. 过滤器安装：对HEPA过滤器边框进行打胶密封，检测漏风率≤0.01%，安装完成后进行扫描检测，确保过滤器的过滤性能。
3. 空调机组调试：测试送风量与回风量，通过调整变频风机频率，使压差稳定在设计范围内，保障空气净化系统的正常运行。

电气与照明系统

1. 防雷接地：接地电阻≤1Ω，确保设备外壳与金属管道可靠接地，保障车间电气安全。
2. 照明设计：采用LED灯具，提供300 - 500lx的照度，在关键区域，如显微操作台，增设局部照明，满足生产操作的光照需求。
3. 弱电系统：布置温湿度传感器与压差传感器，将数据接入BA系统，实现对车间环境的自动控制。

排水与消防系统

1. 排水坡度：地面向地漏方向设置≥1%的坡度，地漏直径≥100mm，并设置高度≥50mm的水封，确保排水顺畅，防止异味回流。
2. 消防配置：设置早期烟雾探测器，灭火器（CO₂或干粉）间距≤15m，应急照明照度≥5lx，保障车间消防安全。

三、验收与运维管理：严格把关，持续保障运行

洁净度检测

1. 粒子计数：运用激光粒子计数器，检测0.5μm、5μm颗粒数，确保符合ISO 14644 - 1标准。
2. 微生物检测：通过浮游菌采样器检测，微生物结果≤100CFU/m³（可根据洁净度等级进行调整）。
3. 风速/压差测试：层流区风速控制在0.3 - 0.5m/s，非层流区换气次数≥15次/h，保证车间气流环境符合要求。

运维制度

1. 人员培训：定期组织无尘服穿戴、设备操作规范等方面的培训，提高人员的操作技能与洁净意识。
2. 清洁维护：每日对地面、设备表面进行清洁，每周对彩钢板、风管进行深度清洁，保持车间环境的洁净。
3. 过滤器更换：按照初效3个月、中效6个月、高效1 - 2年的周期进行更换，同时依据压差报警情况提前更换，确保空气净化系统的高效运行。
