半导体芯片制造工序精密性差异极大，不同生产环节对洁净度的要求严格区分、按需适配。行业通用原则为：芯片核心精密制程洁净要求最高，后端辅助制程标准相对宽松。其中光刻、刻蚀、薄膜沉积等前端核心工艺，对洁净度要求达到顶级；而封装、测试、组装等后道工序，洁净管控标准可适当降低。

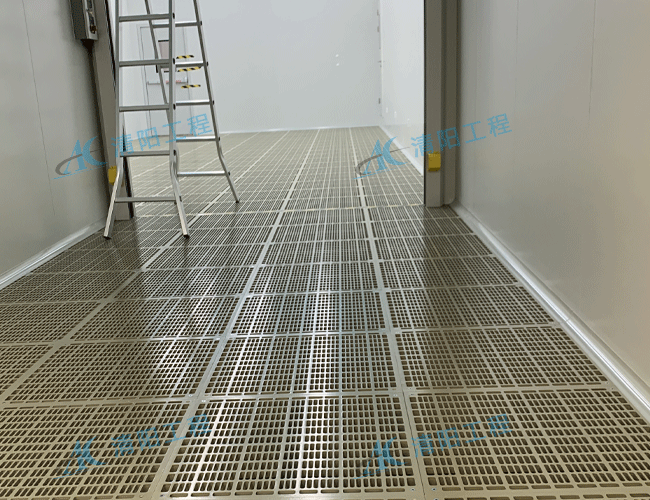

半导体常用洁净度等级及对应应用场景
结合半导体行业量产、研发实际场景，各主流ISO洁净等级的核心管控指标与适配工艺如下：
1. ISO 1级（顶级洁净） 每立方米≥0.1μm颗粒物≤10个 超尖端芯片研发与制造，适配EUV极紫外光刻、3nm及以下先进制程的晶圆核心工艺，为行业最高洁净标准。
2. ISO 2-3级（超高洁净） 每立方米≥0.1μm颗粒物≤1000个 高端先进晶圆制造，多用于高性能CPU、GPU、服务器高端芯片的光刻、刻蚀、薄膜沉积等前端核心生产区域。
3. ISO 4-5级（高洁净） ISO5级：每立方米≥0.5μm颗粒物≤3520个 主流商用芯片核心制程，适配手机处理器、存储芯片、通用逻辑芯片的光刻、离子注入等精密生产环节，是中高端芯片量产核心标准。
4. ISO 6级（中高洁净） 对应传统千级洁净室，洁净性能稳定、性价比高 消费级精密芯片制造，适用于智能穿戴芯片、各类传感器芯片生产，以及部分低精密性的芯片辅助工艺步骤。
5. ISO 7-8级（常规洁净） 分别对应传统万级、十万级洁净室 半导体后道辅助工序，涵盖芯片封装、成品测试、元器件组装、PCB焊接、原材料及成品仓储等低洁净需求区域。
新旧洁净标准对应关系
行业旧称的百级、千级、万级、十万级，源自已废止的美国FS 209E标准，目前已全面淘汰。当下半导体行业统一执行ISO 14644-1国际标准，通用对应关系为：ISO 5级≈传统百级、ISO 6级≈传统千级、ISO 7级≈传统万级。
分级颗粒管控逻辑
洁净等级越高的无尘车间，管控的颗粒物粒径越小、标准越严苛。ISO1-3级顶级洁净车间重点管控0.1μm及以下超微颗粒，这类微小颗粒是先进制程芯片短路、良率受损的核心诱因；而ISO8级等常规洁净车间，仅需管控0.5μm以上大粒径颗粒，即可满足常规生产需求。
整体而言，半导体无尘车间洁净度采用金字塔式分级管控体系，从尖端研发、核心晶圆制造到后端封装仓储，精准匹配各工序洁净需求，在保障芯片生产良率、杜绝工艺缺陷的同时，有效控制工程建设与运维成本。
