一、微粒污染是芯片制造的“头号杀手”
半导体芯片的制造精度已进入纳米级（3nm、5nm制程），而日常环境中的灰尘粒径通常在0.5μm到5μm之间。一粒0.1μm的尘埃落在晶圆上，就像一颗陨石砸在足球场上，足以毁掉整片晶圆。
具体影响包括：
光刻环节：0.1μm的颗粒即可使光刻图案失真，导致整片晶圆报废
电路短路：导电性颗粒落在相邻导体之间，会形成非预期的导电路径
良率崩溃：在7nm制程中，普通环境下良率可能趋近于0%，而净化车间可将其提升至85%以上
二、温湿度控制决定工艺精度
半导体制造对温湿度极为敏感，波动会直接影响芯片性能：
温度控制：核心生产区需控制在22±0.5℃，精密工序甚至要求**±0.1℃**。温度波动会导致晶圆热胀冷缩，产生0.01mm/℃的变形，直接影响光刻套刻精度
湿度控制：需维持在45%±5%RH。湿度过低易产生静电（湿度<45%时静电风险剧增），过高则导致晶圆表面氧化或材料吸潮
三、静电防护是“生命线”
静电放电（ESD）对半导体元件是致命威胁：
7nm制程芯片的绝缘层在50V静电下即可能被击穿

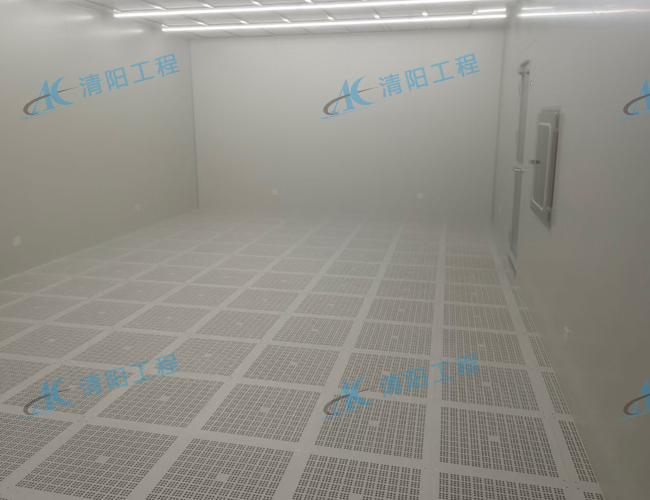

净化车间通过防静电地板（表面电阻10⁶-10⁹Ω）、离子风机、防静电服等全套措施，将静电电压控制在100V以下
四、气态分子污染（AMC）的隐形威胁
先进制程不仅需要控制颗粒物，还需控制分子级污染物：
酸性气体（HF、HCL）浓度需低于1ppb
挥发性有机物（VOCs）浓度需低于5ppb
AMC会与硅片表面反应形成缺陷，影响光刻胶性能和薄膜质量
五、洁净等级按工艺需求精准匹配
半导体工厂并非所有区域都需最高洁净度，而是按工序需求分级配置：
表格工艺环节洁净等级核心要求光刻区ISO 1-3级ULPA超高效过滤器，FFU覆盖率≥90%，微振动控制刻蚀/沉积ISO 3-5级耐腐蚀材料，AMC化学过滤封装测试ISO 6-7级相对宽松，但面积大、成本需优化
六、经济效益：良率驱动的必然选择
净化车间的投入是“成本”更是“投资”：
洁净度每提升一个等级，良率可提高3%-5%
对于大型晶圆厂，良率提升1%就意味着数千万美元的利润增长
一台EUV光刻机价值数亿欧元，只有净化环境才能保障其稳定运行和设备寿命
七、行业标准的强制要求
半导体行业受严格标准约束：
ISO 14644-1：洁净室分级国际标准
SEMI F21：AMC控制标准
GB 50472：电子工业洁净厂房设计规范
