电子半导体需要净化车间的原因-清阳工程

发布时间:2026-06-16 17:26:41

电子半导体制造业对生产环境的要求堪称所有工业领域中最严苛的,其需要净化车间的核心原因可以归纳为以下几个关键维度:



一、微观污染是芯片制造的“头号杀手”
1. 尺度悬殊导致的毁灭性打击
现代先进制程已进入5nm、3nm甚至2nm时代,而室内环境中常见的灰尘粒径在0.5微米到5微米(即500nm到5000nm)之间。这意味着一粒灰尘落在晶圆上,就像一颗陨石砸在足球场上,会直接覆盖并摧毁成千上万个晶体管。
在薄膜沉积等核心工艺中,如果晶圆表面有一颗微粒,它就会成为“非法”的成核中心,导致薄膜在生长时产生针孔、裂纹或应力集中,最终造成电路短路或断路。一粒直径仅为0.5微米(约500纳米)的尘埃,对于芯片结构而言,足以造成物理毁灭。
2. 微粒污染的具体危害

阻挡效应(阴影效应):微粒遮挡离子束,导致本该注入杂质的区域出现空白,PN结无法形成
管道污染:尘埃携带的金属离子在高温下扩散进硅晶格,扰乱杂质原子的激活与分布
电路缺陷:在光刻环节,尘埃附着在光掩模上会导致电路图案变形,造成晶体管短路或断路

台积电的实践数据显示,将洁净度从千级提升至百级,可使28nm制程的良率提高12%。

二、不同工艺环节的差异化洁净需求
半导体制造涉及数十道工序,每道工序对环境的容忍度不同,因此需要精准匹配洁净等级:
表格工艺环节洁净等级核心控制要求光刻区(核心心脏)ISO 3-4级需ULPA超高效过滤器(U15-U17等级),FFU覆盖率≥90%,严苛的AMC控制防止碱性气体干扰光刻胶性能涂胶与显影ISO 3-4级粒子控制+化学过滤,防止气态分子污染物影响光刻精度蚀刻区ISO 4-5级重点在于耐腐蚀处理,涉及大量化学酸碱气体,净化设备材质和排风系统效率至关重要薄膜沉积ISO 5级装卸片区域必须维持ISO 5级洁净环境,防止换料瞬间引入污染物研磨与CMPISO 5-6级涉及研磨液,环境湿度大,需兼顾防水和高效过滤封装测试ISO 6-7级相对前道工序要求稍宽,但面积大,需合理控制成本

三、气态分子污染物(AMC)的隐形威胁
很多业外人士以为净化车间只过滤灰尘,这是一个巨大的误区。在先进的掺杂工艺中,AMC(气态分子级污染物)是比灰尘更隐蔽的杀手。
AMC的主要来源与危害:

氨气、硫氧化物、有机硅化物等气体污染物的浓度需严格控制
改变掺杂浓度:在高温炉管扩散工艺中,环境中的硼或磷杂质气体会在非预定区域发生自掺杂效应,导致背景掺杂浓度失控
设备腐蚀:AMC会腐蚀离子注入机的精密加速电极,导致束流不稳定,杂质原子注入的深度和剂量出现偏差

根据SEMI F21-0706标准要求,酸性气体(HF、HCL)浓度需低于1ppb,VOCs浓度低于5ppb。

四、温湿度控制的“锱铢必较”
半导体工艺对温湿度变化极为敏感:
温度影响

温度波动导致晶圆热胀冷缩,1℃变化可引起0.1μm的偏差
核心生产区温度需控制在22-23℃±0.5℃,波动范围不超过0.1℃/小时

湿度影响

湿度变化会影响光刻胶的涂布精度和金属薄膜的附着力
湿度波动会引发晶圆表面氧化或静电积累,影响蚀刻与沉积工艺的均匀性
相对湿度通常控制在45%±5%RH,部分工艺(如铝金属化)需更低湿度

五、静电防护与微振动控制
静电危害
静电释放足以击穿敏感电路,导致整条产线数据紊乱。地面需采用防静电材质,设备接地电阻≤1Ω,工作台面经限流电阻接入,表面电阻控制在10⁴-10⁶Ω。
微振动控制
光刻设备下方需预留减震结构,确保振幅≤0.1μm(频率1-100Hz),减少振动对光刻精度的影响。电压暂降、微震动等隐性干扰会造成晶圆报废率提升0.5%以上。

六、保障良率与经济效益
洁净环境对电子半导体生产的经济效益影响巨大:

良率提升:将洁净度从千级提升至百级,28nm制程良率提高12%
降低报废率:在追求十亿分之一缺陷率的先进制程中,一粒微尘=整片晶圆报废
设备寿命延长:减少灰尘对精密设备的磨损,降低维护频率

七、满足行业标准与客户要求
电子半导体行业受到严格的国际标准约束:

ISO 14644-1:空气质量分类的核心国际标准
SEMI F21:AMC控制标准,定义各类化学污染物的允许浓度
ANSI/ESD S20.20:静电放电控制标准
GB 50073-2013与GB 50472-2008:中国洁净厂房设计规范

电子半导体需要净化车间的核心原因可概括为七大维度:控尘(防止微粒导致短路报废)、控化(遏制AMC隐形污染)、控温(保障光刻精度)、控湿(防止氧化与静电)、防静电(保护敏感元件)、防微振(确保设备稳定性)、提良率(降低报废成本与满足合规要求)。
在半导体智造的赛道上,净化车间已不再是“锦上添花”的选项,而是决定产品品质、生产效率与企业竞争力的“生命线工程”。从光刻到封装,每一道工序的洁净环境保障,都是支撑精密制造的底层操作系统 。



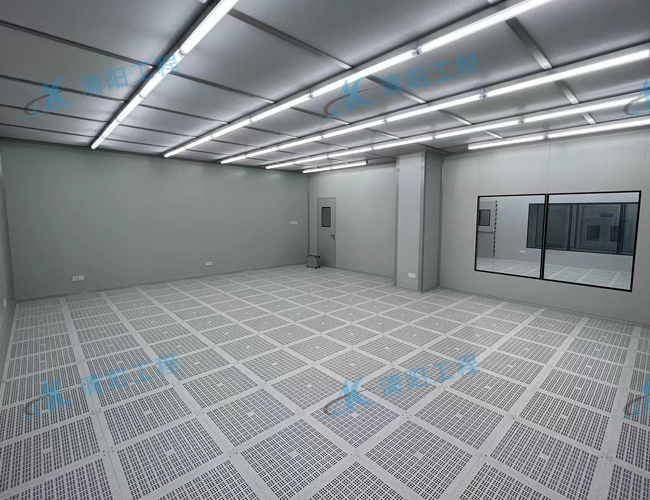

清阳工程可承接江浙沪皖等地区十万级、万级、百级、千级等各种洁净度等级的无尘车间的设计装修建设,我们有着18年的装修历史,各项资质齐全,承接过近500项净化工程。
