一、 核心设计标准与洁净等级
芯片净化车间的设计核心是满足芯片制造工艺的严苛要求，其洁净度等级直接决定了产品的良率与可靠性。
洁净等级划分：依据国际标准ISO 14644-1，芯片车间通常要求ISO Class 3（百级）至ISO Class 5（千级）的洁净度。对于先进制程，要求更为苛刻，例如7纳米以下制程需达到ISO 3级（每立方米≥0.1μm颗粒不超过1000个），而3纳米制程则需达到ISO 1级。
气流组织与压差控制：高洁净区（如光刻、蚀刻区）需采用垂直单向流（层流） 设计，确保气流均匀覆盖，快速带走污染物。同时，车间需建立严格的压差梯度，通常按“更衣间→缓冲间→核心生产区”逐级提升，相邻区域压差建议≥5Pa，以形成正向气流，防止外部污染渗入。
换气次数：为实现高洁净度，换气次数极高。例如，百级（ISO 5）车间的换气次数需≥500次/小时，千级（ISO 6）车间也需≥50次/小时。
二、 围护结构与装修材料
装修材料与施工工艺是杜绝污染隐患的基础，必须选用不产尘、易清洁、耐腐蚀的材料。
墙面与天花板：普遍采用金属壁板，如防静电彩钢板、电解钢板或不锈钢板（304/316L）。板材需平整、无缝隙，所有接缝处必须用硅胶密封，墙角应设计为圆弧角过渡，避免积尘死角。

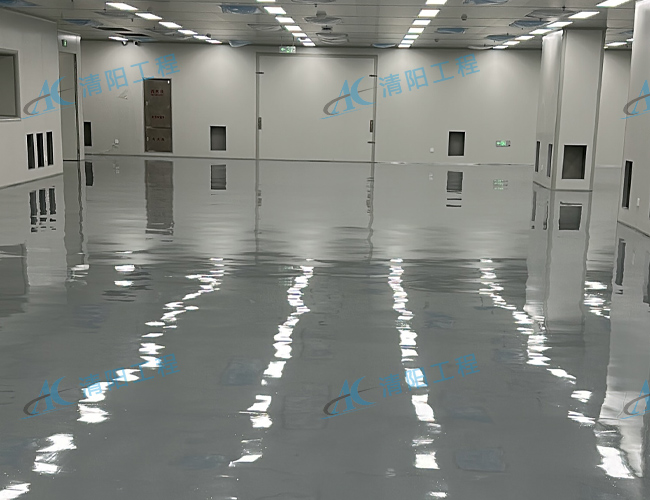

地面：主流选择为环氧自流平或PVC无缝地板。它们需具备耐磨、抗化学腐蚀、防静电的特性。地面电阻需控制在10⁴~10⁹Ω的范围内，以实现静电耗散。地面平整度要求高，偏差通常需≤2mm/2m。
门窗：必须采用密闭型设计，边框配备密封条，确保气密性。不同洁净区之间的通道应设置互锁传递窗或风淋室，防止两门同时开启造成气流紊乱。
三、 核心系统配置
空调净化系统（HVAC）
这是净化车间的“心脏”。系统采用多级过滤：初效（G4）、中效（F8-F9）、高效（HEPA/ULPA）过滤器。末端高效过滤器对洁净度起决定性作用，HEPA对0.3μm颗粒过滤效率≥99.97%，ULPA对0.12μm颗粒效率≥99.999%。安装后必须进行PAO检漏测试，确保无泄漏。同时，系统需精准控制温湿度，通常为温度22±2℃、相对湿度45±5%，以防止静电产生和材料变形。
静电与微振控制
防静电系统：除了防静电地面，还需建立完整的接地系统。所有设备、工作台、金属构件都必须可靠接地。对于绝缘体上的静电荷，需设置离子化静电消除器。防静电接地干线应采用铜排或截面积不小于16mm²的裸铜线。
防微振设计：精密设备区域（如光刻机）对振动极其敏感。需采用独立防振基础，如气浮平台、弹簧隔振器等，使设备与建筑结构脱开，以满足纳米级的振动控制要求（如7nm工艺要求振动速度≤0.12μm/s）。
四、 施工工艺与验收
施工原则：遵循“先上后下、先内后外”的顺序，彩钢板安装前需完成所有隐蔽工程（风管、水电管道等）。所有材料需通过无尘检测，严禁使用木材、普通石膏板等易产尘材料。
验收与检测：完工后必须进行全面的性能测试，包括：
洁净度测试：使用粒子计数器按ISO 14644-1标准检测悬浮粒子浓度，需测试动态（生产状态）和静态（空态）两种条件。
气流流型测试：采用烟雾测试可视化验证气流是否均匀，避免涡流区。
其他测试：压差、温湿度、噪声、照度、自净时间以及防静电接地电阻测试等。
五、 运行维护与管理
洁净环境的稳定性依赖于持续的精细化管理。
人员与物料管理：人员进入需经过严格的更衣、风淋程序（风淋风速≥20m/s）。物料则需通过传递窗或货淋室进入，并进行表面清洁。
定期维护：建立计划性维护制度，定期更换各级过滤器、清洁风管系统、监测环境参数。建议每月至少进行一次洁净度检测。
智能化运维：部署环境监控系统（EMS），实时监测并记录压差、粒子数、温湿度等数据，实现异常报警和联动控制，是保障长期稳定运行的趋势。
