一、半导体与集成电路制造：纳米级电路的“圣殿”
这是十级无尘车间最典型、要求最严苛的应用领域。随着芯片制程进入7纳米、5纳米乃至更先进的节点，电路线宽已细至几十个原子的尺度。在此背景下，任何微小的尘埃粒子都可能成为致命的缺陷源。
核心应用场景：十级车间主要用于高端芯片制造的核心光刻区、刻蚀区以及薄膜沉积区。例如，在制造用于高性能服务器、超级计算机、航空航天电子系统的高端集成电路时，必须在十级环境中进行。一粒比电路线宽还大的灰尘（可能仅0.1微米）就足以导致整片晶圆上的电路短路或性能异常，造成数百万的经济损失。

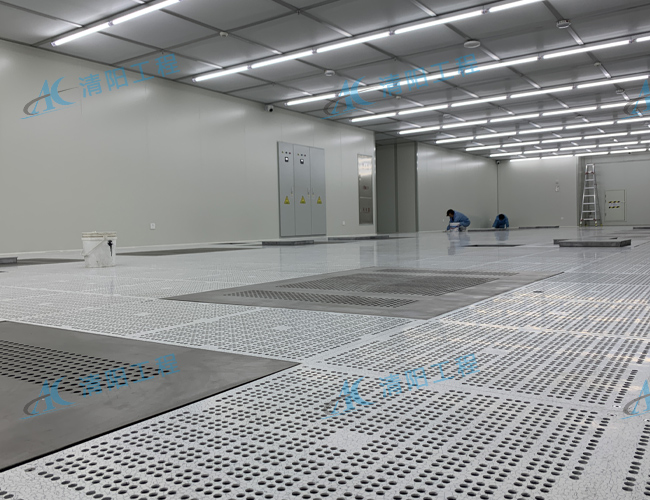

技术实现要点：此类车间通常采用垂直单向流（层流）设计，并配备ULPA（超高效）过滤器，对0.1-0.2微米颗粒的过滤效率超过99.999%。气流需像“空气活塞”一样平稳、均匀地覆盖整个工作区，以每秒0.3-0.5米的速度迅速带走设备运行和人员操作可能产生的任何微粒。同时，对温湿度（如±0.5℃）、防微振、防静电（ESD） 的控制也达到了极致，例如铺设表面电阻在10⁶-10⁹Ω的防静电地板，并使用离子风机消除静电荷。一个典型的半导体十级车间，其单位面积的建造成本可能高达25,000至30,000元/平方米，这涵盖了复杂的空调净化、纯水、特气、真空及智能化控制系统。
二、生物医药与高端医疗器械：生命科学的“无菌净土”
在生物医药领域，十级洁净度对应的是极高的无菌要求，其控制对象从微粒延伸至微生物（细菌、真菌、病毒等），直接关乎药品安全与患者生命。
核心应用场景：主要应用于高风险无菌药品的灌装、分装区域（常称为A级区）、某些细胞治疗产品的制备、以及高端植入式医疗器械（如人工关节、心脏起搏器）的最终组装与包装。例如，在疫苗、单克隆抗体等生物制剂的灌装线上，产品直接暴露在空气中，必须确保环境中的微生物污染近乎为零。
技术实现要点：除了严格的粒子控制，微生物防控是重中之重。技术方案通常采用 “层流净化技术” 构建单向流保护区，并集成汽化过氧化氢（VHP）灭菌系统、紫外线杀菌等次级屏障，构建立体的微生物防御网络。某疫苗生产企业通过集成VHP系统，可在4小时内完成全空间灭菌，效率较传统方法提升80%，并成功通过FDA与EMA认证。此外，物料与人员需通过独立的净化通道和风淋室，遵循严格的单向流程，彻底防止交叉污染。
三、精密光学与航空航天：极致精度的“守护者”
光学元件和航空航天部件对表面质量、形变和可靠性有着近乎完美的要求，十级无尘车间为其提供了实现可能。
核心应用场景：用于高端光学镜片（如航天相机镜头、极紫外光刻机镜头）的研磨、镀膜、检测工序，以及惯性导航系统、卫星精密部件、航空发动机叶片的制造与装配。在光学镜片镀膜过程中，纳米级的尘埃附着会直接导致光线散射，严重影响成像分辨率和透光率。
技术实现要点：此类车间在控制微粒的同时，特别强调恒温恒湿与微振动抑制。温度波动需控制在±0.5℃以内，湿度波动在±3%RH左右，以防止光学材料因热胀冷缩或吸湿而发生形变。同时，需要采用特殊的微震抑制技术（如独立地基、空气弹簧隔振），确保精密加工和测量设备在超低振动的环境下运行。某航天研究所的项目甚至实现了在十级洁净度下，温度波动±0.3℃的精准控制。
四、前沿科研与纳米技术：探索未知的“理想实验室”
许多前沿科学研究需要在极度纯净的环境中观察和操纵微观世界，十级无尘车间为此提供了基础平台。
核心应用场景：纳米材料合成与表征、量子计算元件的制备、超导材料研究、以及某些涉及单分子操作的生命科学实验等。这些研究本身就对环境背景“噪声”（包括微粒、振动、电磁干扰）极为敏感。
技术实现要点：除了超高洁净度，此类实验室往往还需要集成防电磁干扰、恒温恒湿、超低振动等多重极端环境控制模块。例如，为国家某重点实验室提供的无尘室，其背景噪声被控制在35分贝以下。其设计更注重灵活性和扩展性，以适应快速变化的实验需求。
总之，十级无尘车间的应用，清晰地勾勒出当代高端科技产业的轮廓。 从支撑数字世界根基的半导体芯片，到守护人类健康的生物医药，再到拓展认知边疆的精密光学与前沿科研，十级洁净环境已从一种“成本投入”演变为不可或缺的 “战略基础设施” 和 “技术创新催化剂” 。它通过将粒子、微生物、温湿度、振动等干扰因素压制到极限，为在最微观尺度上进行创造和探索提供了可能，直接决定了产品的良率、性能、安全性与可靠性。选择承建此类车间的服务商时，必须严格考察其在对应行业的成功案例、对特殊工艺的理解以及实现极端环境控制的技术实力。
