一、保障产品良率与质量：抵御微米级污染的“洁净堡垒”
光电产品，尤其是半导体芯片、光学镜片、显示面板等，其制造工艺已进入纳米至微米级别。在此尺度下，空气中肉眼不可见的尘埃粒子都可能成为致命的缺陷源。例如，在半导体芯片制造中，一粒比头发丝还细1000倍的灰尘就可能导致电路短路，让整片晶圆沦为废品。同样，在光学镜片的研磨和镀膜过程中，尘埃附着会直接影响透光率和成像质量，产生瑕疵。因此，建设无尘车间，通过高效的空气过滤系统（如HEPA/ULPA过滤器）严格控制悬浮粒子浓度，是提升产品成品率、保障出厂质量的根本前提。据国际半导体设备与材料协会（SEMI）统计，无尘车间洁净度每提升一个等级，半导体器件的良品率可提高10%至20%。
二、实现精密制造：维持“恒温恒湿防静电”的稳定环境
光电制造不仅是“除尘”，更是对生产环境全方位的精密控制。这主要体现为三大核心要求：
严格的温湿度控制：过高或过低的温湿度会直接导致材料物理特性变化。湿度过大会引起电子元器件漏电、击穿，湿度过低则会导致塑料、绝缘材料干裂。温度波动则会造成材料热胀冷缩，影响加工与装配的尺寸精度。因此，光电无尘车间通常要求将温度控制在24±2℃，湿度控制在55±5%的狭窄范围内。
全面的静电防护（ESD）体系：光电元器件对静电极为敏感，生产过程中产生的静电电压极易损坏器件内部结构。无尘车间通过铺设防静电地板、使用防静电墙面材料和工作台、并要求人员穿戴防静电服等措施，构建完整的静电耗散与接地回路，以消除静电危害。
对微振动与气流的苛刻要求：对于光刻等超精密工序，甚至需要控制微振动，并采用计算流体动力学（CFD）模拟来优化气流组织，确保单向层流，避免涡流导致污染粒子沉降在关键区域。
三、适应产业升级与集聚需求：吸引高端制造的“核心载体”
随着光电产业向更高技术层次迈进（如从基础元器件制造迈向晶圆制造、先进封装），对无尘车间的等级和规模需求也水涨船高。高标准、大面积的连片无尘车间已成为吸引头部企业落户、促进产业集聚的关键基础设施。例如，武汉光谷通过集中提供超过12万平方米的高标准洁净室，成功吸引了半导体、激光雷达等领域的多家头部企业入驻，形成了强大的产业集群效应。这印证了无尘车间已从单一企业的生产配套，升级为区域产业竞争力的重要组成部分。
四、满足多领域交叉应用的扩展性需求
光电技术正与汽车电子、生物传感、人工智能等领域深度融合，这使得无尘车间的应用场景不断拓展。例如，惯性导航、激光雷达等汽车智能化核心部件的生产，同样需要在千级乃至百级的无尘环境中进行。因此，建设一个符合国际标准（如ISO 14644-1）的柔性化无尘车间，不仅能满足当前光电产品的生产，也为企业未来切入新兴高增长领域预留了技术接口和产能空间。
所以，光电行业需要无尘车间，本质上是由其产品“高精度、高敏感、高附加值”的特性所决定的。它不仅是过滤尘埃的物理空间，更是一个集成空气净化、恒温恒湿、静电防护、智能监控于一体的复杂系统工程。在国产化替代提速和全球科技竞争加剧的背景下，拥有高标准、高可靠性的无尘车间，已成为光电企业保障供应链安全、提升创新能力和赢得市场竞争不可或缺的“洁净基石”。

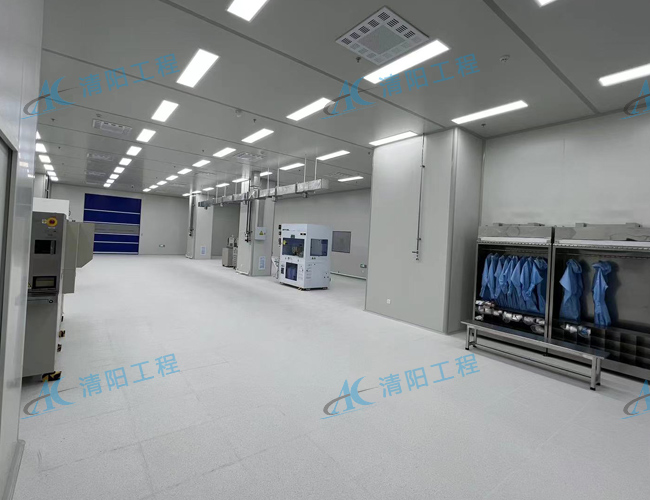

清阳工程可承接江浙沪皖等地区十万级、万级、百级、千级等各种洁净度等级的无尘车间的设计装修建设，我们有着18年的装修历史，各项资质齐全，承接过近500项净化工程。
