一、核心设计要点
1. 洁净等级与区域划分
依据产品特性（如精密电子涂布、生物医药涂层）确定洁净等级：
- 精密涂布（如光学膜、芯片封装胶）需ISO 7级（万级），≥0.5μm微粒≤352,000个/m³；
- 普通工业涂布可采用10万级（ISO 8级），≥0.5μm微粒≤3,520,000个/m³。
功能分区明确：
- 清洁区（涂布头、烘箱、精密裁切）：需最高洁净度，与其他区域保持≥10Pa正压；
- 半清洁区（配胶、原料暂存）：通过缓冲间过渡，压差≥5Pa；
- 污染区（仓储、废弃物处理）：设负压，防止粉尘/ VOCs扩散。
气流需定向流动（从清洁区向污染区），避免交叉污染影响涂层质量。
2. 温湿度精准控制
涂布工艺对温湿度极度敏感（直接影响涂料粘度、干燥速率）：
- 温度控制在20-26℃（±2℃），避免涂料因温度波动导致粘度变化；
- 湿度40%-60%（±5%），防止低湿产生静电（影响涂层附着）或高湿导致干燥不完全。
采用“MAU（新风机组）+ FFU（风机过滤单元）+ 干盘管”系统，配合高精度传感器与PID控制，实现实时动态调节。
3. 防静电与安全防护
- 防静电措施：地面采用防静电环氧自流平（表面电阻10⁶-10⁸Ω），设备金属部件接地（接地电阻＜4Ω），关键工位配置离子风扇；湿度维持40%以上，减少静电积累。
- 安全系统：涂布过程涉及溶剂（如VOCs），需配备防爆排风（风速≥1.5m/s）、可燃气体报警器（响应时间＜30s）；消防采用洁净气体灭火（如FM-200），避免污染涂层。
二、装修材料选择
1. 地面
- 主区域：环氧自流平（三层体系：底漆+中涂+面涂），耐磨性能≤0.02g/cm²，无缝拼接防积尘，耐受涂布溶剂腐蚀；
- 布线密集区：防静电高架地板（如PVC材质），方便管线检修；
- 烘箱周边：耐高温环氧地坪（耐温≥120℃），适应局部高温环境。
2. 墙面与天花板
- 主体：0.5mm厚镀锌钢板+50mm岩棉夹芯彩钢板，企口连接密封，转角采用R50mm铝合金圆弧过渡（无卫生死角）；
- 高腐蚀区（如配胶间）：316L不锈钢板，抗溶剂腐蚀；
- 天花板：铝合金板或PVC洁净板，表面光滑易清洁，灯具与板缝密封处理。
3. 门窗与隔断
- 门体：铝合金气密洁净门（带自动闭门器），密封条耐溶剂老化；
- 过渡设施：风淋室（风速≥25m/s，吹淋时间15-30s）、传递窗（双门互锁+紫外杀菌），物流通道设缓冲间（避免开门时气压波动）。
三、系统配置关键
1. 空气净化系统
- 过滤体系：“初效（G4）+ 中效（F8）+ 高效（HEPA H13）”三级过滤，高效过滤器效率≥99.97%（针对0.3μm微粒）；
- 气流组织：涂布头区域采用垂直单向流（风速0.36-0.54m/s），确保涂层表面无微粒附着；烘箱区采用非单向流，配合独立排风（排除溶剂蒸汽）。
- VOCs处理：烘箱排风经活性炭吸附+催化燃烧（去除率＞99%），达标后排放。
2. 水电气系统
- 供水：生产用水需纯化水（电导率≤10μS/cm），管道采用316L不锈钢（无缝焊接），设防回流装置；
- 供电：双回路电源保障连续生产，涂布设备单独接地，避免电磁干扰；
- 照明：无影LED洁净灯（照度≥300lux），无频闪（防止视觉疲劳影响操作精度），与天花板平齐安装（防积尘）。
四、施工规范与细节
1. 施工流程
遵循“土建验收→BIM建模（模拟管线与彩钢板布局，避免碰撞）→ 围护结构安装→ 净化系统施工→ 设备安装→ 调试验收”流程，各环节需洁净施工：
- 施工区域分三级隔离：外围防护区（防尘）、缓冲区（更衣）、洁净施工区（每日清洁消毒）；
- 材料存放：设立恒温恒湿材料库（防止彩钢板、胶粘剂受潮），防静电材料单独存放。
2. 关键施工细节
- 地面处理：基层凿平后做防水，环氧自流平需一次性连续施工（避免接缝），固化后测试表面电阻；
- 彩钢板安装：地轨固定间距≤600mm，板缝用中性硅酮密封胶（耐溶剂型）填充，确保气密性（漏风率≤0.2%）；
- 验收标准：按GB 50073-2013检测，包括洁净度（ISO 14644-1）、温湿度精度、压差梯度、风速均匀性等，全部达标后方可交付。
五、典型案例参考

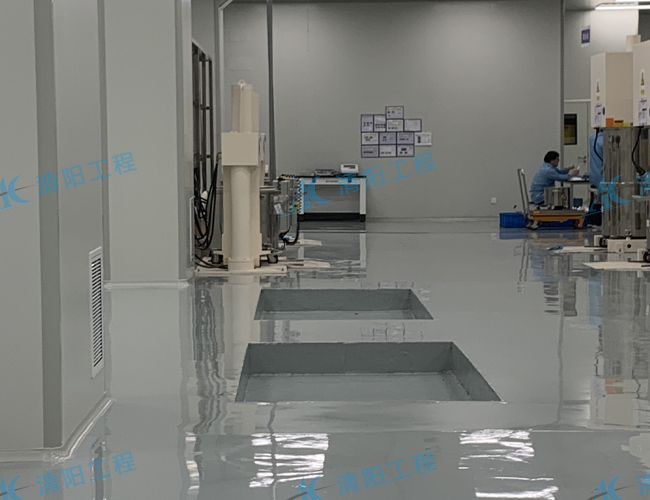

江苏苏州某1500㎡精密光学膜涂布车间（10万级）：
- 分区：1200㎡生产区（含涂布、烘箱、分切）+300㎡研发区，通过缓冲间与风淋室隔离；
- 特色设计：烘箱区采用耐高温地坪+防爆排风，涂布头区域满布FFU实现层流；
- 系统配置：MAU+干盘管控温湿度（精度±1℃/±3%RH），防静电地面+离子风扇消除静电；
- 运维：制定过滤器更换计划（初效1月/中效3月/高效1年），每月检测VOCs浓度与洁净度，确保长期稳定。
江苏涂布净化车间设计需以工艺需求为核心，通过精准的洁净等级划分、温湿度控制、防静电与安全系统配置，结合规范施工与严格验收，打造适配涂布工艺的稳定环境。同时，注重材料耐腐蚀性与系统可维护性，平衡洁净度、安全性与生产效率，满足高端涂布产品的质量要求。
