一、洁净度分级与工艺精准适配
1. 核心区域等级划分
根据芯片制造流程的精度需求，实施梯度洁净控制：
| 工艺环节 | 洁净等级 | 核心控制指标（动态） | 精度影响阈值 |
| 光刻区（3nm） | ISO1级 | ≥0.1μm粒子≤10个/m³，≥0.3μm粒子≤1个/m³ | 单个0.1μm颗粒可导致7nm以下线宽短路 |
| 薄膜沉积区 | ISO2级 | ≥0.1μm粒子≤100个/m³ | 颗粒附着会导致薄膜层间剥离 |
| 离子注入区 | ISO3级 | ≥0.1μm粒子≤1000个/m³ | 污染物会改变掺杂浓度均匀性 |
| 封装测试区 | ISO5级 | ≥0.5μm粒子≤3520个/m³ | 键合区域污染会导致连接失效 |
关键特性 ：动态洁净度是核心指标，因晶圆搬运、设备运转产生的微粒扰动，需将动态粒子浓度控制在静态值的1.5倍以内（SEMI标准要求）。
2. 环境参数的纳米级控制
- 温湿度基准：
- 光刻核心区：23.0±0.1℃，湿度45.0±1.0%RH（控制光刻胶膨胀系数，误差≤0.1℃会导致2nm线宽偏差）
- 薄膜沉积区：22.5±0.2℃，湿度50±2%RH（减少薄膜应力差异）
- 封装区：24±1℃，湿度40-60%RH（平衡静电与焊料流动性）
- 控制技术：采用"双温区PID+红外补偿"系统，实现±0.05℃的瞬时波动控制

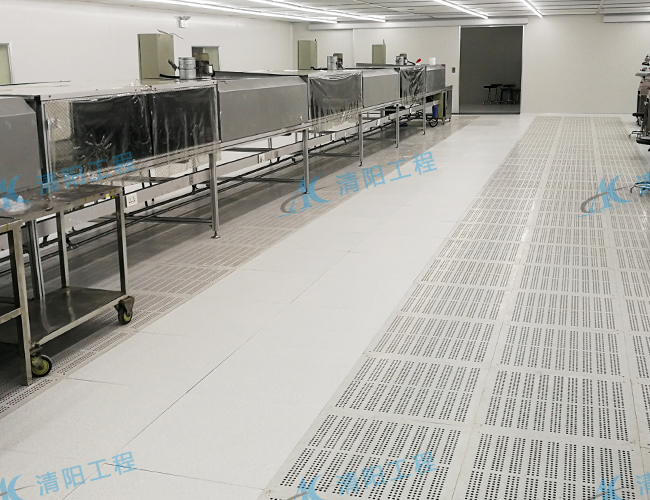

- 气流与压差设计：
- 单向流区域（光刻/沉积）：
- 垂直层流风速0.45±0.05m/s，气流平行度偏差≤3°（避免微粒横向扩散）
- FFU覆盖率100%，过滤器效率ULPA Class 15（对0.12μm粒子效率≥99.9995%）
- 压力梯度：
- 洁净区相对室外正压≥15Pa（高于常规10Pa，防外部微尘侵入）
- 相邻等级区压差≥8Pa（如ISO 1级对ISO 2级），防止交叉污染
- 产尘设备区（如刻蚀机）相对周边负压≥5Pa（及时排出工艺废气）
二、专项控制技术体系
1. 防静电全域防护网络
芯片制造中静电放电（ESD）可导致栅氧化层击穿，需构建全链条防护：

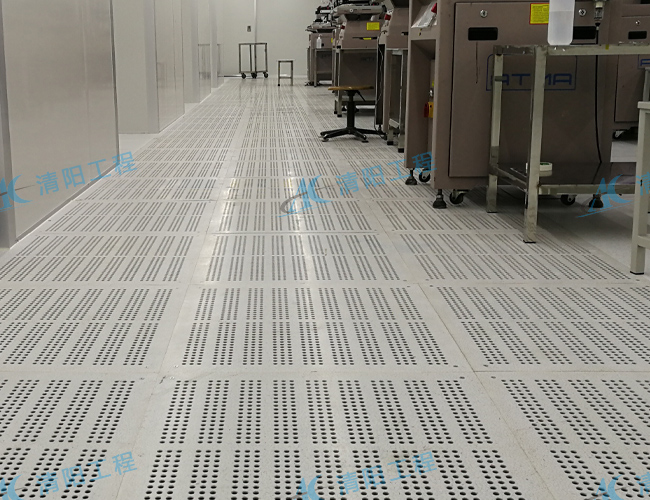

- 环境防静电：
- 地面系统：防静电PVC卷材（表面电阻10⁶-10⁹Ω），通过铜箔网格（600×600mm）多点接地（接地电阻≤0.5Ω）
- 空气离子化：
- 离子风机布置密度：每2m²1台，平衡时间≤1.0秒（30cm距离）
- 残余电压≤±30V（常规电子行业为±50V），确保晶圆暴露全程无静电积累
- 设备与工具防静电：
- 传输系统：机械臂表面喷涂导电涂层（体积电阻10⁴-10⁸Ω），末端执行器与晶圆接触电阻≤10⁶Ω
- 晶圆载具：FOUP（前开式晶圆盒）采用导电聚合物，接地电阻≤1Ω，避免晶圆取出时摩擦起电
- 检测仪器：探针台与大地电位差≤1mV，防止测试时击穿PN结
2. 防微振与纳米级定位保障
- 振动控制指标：
- 频率范围1-100Hz，振幅≤0.25μm（光刻区）、≤0.5μm（沉积区）
- 符合SEMI F21标准，确保光刻机定位精度（3nm工艺要求≤1nm）
- 工程措施：
- 基础隔振：采用弹簧+阻尼器组合系统，固有频率≤2Hz，隔振效率≥95%
- 设备减震：光刻机、电子束检测设备安装空气弹簧（承重≥5000kg），振动传递率≤5%
- 气流减震：风管与设备连接处设柔性接头，风速突变≤0.5m/s（避免气流冲击振动）
3. 空气净化与分子污染控制
- 四级过滤系统：
新风→初效（G4）→中效（F9）→化学过滤器（除AMC）→亚高效（H13）→ULPA（U15）→洁净区
- 分子污染物（AMC）控制：
- 增设化学过滤器（活性炭+分子筛），去除酸性气体（如HF、Cl₂）、VOCs（浓度≤1ppb）
- 晶圆存储区配备氮气净化系统，氧含量≤1ppm（防金属层氧化）
- 局部净化强化：
- 光刻机周边：设置微环境隔离罩，内部洁净度达ISO 1级，气流扰动≤0.1m/s
- 晶圆传递口：配备HEPA过滤器，确保取放瞬间无微粒侵入
三、空间构建与材料技术
1. 布局的工艺流导向设计
采用"核心岛+缓冲区"的布局模式：
- 洁净核心区：
- 光刻/沉积/刻蚀等关键设备呈直线布局，减少晶圆搬运路径（每增加10m搬运距离，污染风险提升5%）
- 设备间距≥1.5m，预留维护通道与气流缓冲空间
- 辅助功能区：
- 气闸室：双门互锁，内部设风幕（风速≥2m/s），防止开门时微粒侵入
- 物料净化间：FOUP清洗→烘干→净化（ISO 3级）→传递，全程自动化
- 人员净化路径：
更衣→风淋（60秒，风速≥28m/s）→气闸→洁净区（ISO 5级）→二次风淋→核心区（ISO 1-3级）
特殊要求 ：进入ISO 1级区需穿全套无尘服（发尘量≤0.1个/分钟），禁止佩戴任何饰品
2. 材料的超洁净特性
建筑部位 材料类型 核心性能指标 洁净特性要求
墙面/吊顶 电解抛光不锈钢板（316L） 表面粗糙度Ra≤0.02μm，无焊接飞溅 每平方米发尘量≤0.1个/小时（≥0.1μm）
地面 防静电环氧自流平 厚度5mm，平整度≤0.5mm/2m，耐磨性≥3.0L/m㎡ 可耐受100级洁净布擦拭，无纤维残留
风管 镀锌钢板+电解抛光 内壁粗糙度Ra≤0.8μm，漏风率≤0.1% 焊接缝平滑，无死角积尘
门窗 不锈钢气密门 关闭后泄漏率≤0.05m³/h（100Pa压力下） 观察窗为超白玻璃（透光率≥95%）
- 细节处理：
- 所有接缝采用圆弧过渡（R≥50mm）+激光焊接，避免微粒藏匿
- 设备基座与地面间隙≤5mm，并用密封胶填充（防气流涡流）
- 灯具与风口集成设计，减少吊顶开孔（每增加1个开孔，微粒风险提升3%）
四、智能监控与运维体系
1. 全参数实时监测网络
- 监测点密度：
- 粒子计数器：每50㎡1台（ISO 1-3级区），每100㎡1台（ISO 5级区），采样频率1次/分钟
- 环境传感器：温湿度（±0.05℃，±1%RH）、压差（±0.1Pa）、振动（±0.01μm），秒级采样
- 智能控制逻辑：
- 基于AI的预测性调节：根据设备运行状态（如光刻机启动）提前调整温湿度
- 异常联锁：微粒浓度超标时，自动关闭相关区域晶圆传递系统，防止污染扩散
2. 维护与认证体系
- 周期性维护：
- ULPA过滤器：每3个月扫描检漏，每年更换（阻力达初阻力1.5倍时立即更换）
- 防静电系统：每月测试接地电阻（≤0.5Ω）、离子平衡度（±30V内）
- 微振测试：每季度进行振动频谱分析，确保符合SEMI F21标准
- 认证要求：
- 必过认证：ISO 14644-1（洁净度）、SEMI S2（设备安全）、SEMI F47（电压暂降 immunity）
- 客户特殊要求：台积电/三星要求3nm车间通过SEMI E152（微环境控制）认证
电子芯片净化车间的设计本质是"工艺精度的环境映射"，需在纳米尺度上平衡洁净度、稳定性与能耗。从3nm到成熟制程，每个环节的环境控制都直接决定芯片良率（数据显示：ISO 1级区微粒浓度每增加1个/m³，3nm芯片良率下降0.8%）。未来趋势将向"原子级洁净"与"零碳洁净室"发展，通过分子级过滤、AI预测控制与可再生能源整合，支撑半导体产业向更高精度、更低能耗的方向突破。
