一、洁净度分级与过滤系统架构
1. 分级标准与工艺适配
根据芯片制程精度差异，实施梯度洁净控制：
制程精度 洁净度等级 核心控制指标（≥0.1μm粒子） 换气次数 应用场景
7nm及以下 ISO 3级 ≤10,000个/m³ ≥600次/h 光刻区、离子注入区
14-28nm ISO 4级 ≤100,000个/m³ ≥300次/h 薄膜沉积、化学机械研磨区
45-90nm ISO 5级 ≤1,000,000个/m³ ≥150次/h 刻蚀、清洗区
封装测试 ISO 7级 ≤10,000,000个/m³ ≥30次/h 引线键合、封装区
注：动态生产时，ISO 3级区域粒子浓度需控制在静态值的1.5倍以内，避免晶圆缺陷。
2. 高效过滤系统设计
- 四级过滤体系：
新风→初效过滤器（G4，拦截≥5μm粒子）→中效过滤器（F9，拦截≥1μm粒子）→亚高效过滤器（H11，拦截≥0.3μm粒子）→高效过滤器（ULPA U15，对0.12μm粒子效率≥99.9995%）→洁净区。

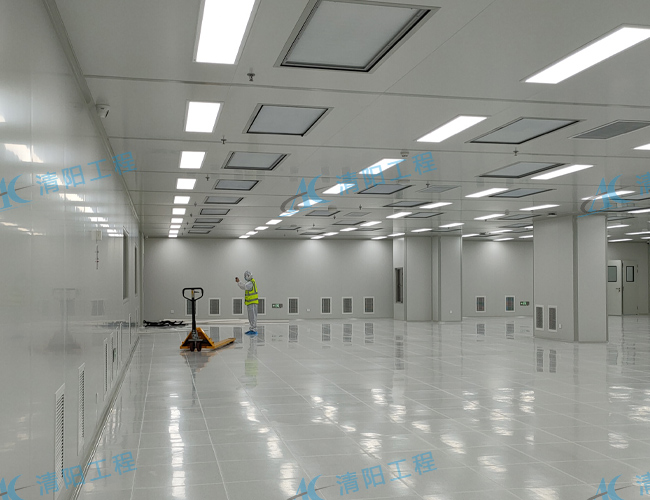

- 末端净化配置：
光刻区采用FFU（风机过滤单元）满布吊顶（覆盖率100%），风速0.45±0.05m/s，确保垂直单向流无涡流；封装区采用局部FFU+乱流混合模式，平衡洁净度与能耗。
二、环境参数精准控制技术
1. 温湿度与微振动控制
- 温湿度基准：
- 光刻区：温度23.0±0.1℃，湿度45±1%RH（避免光刻胶粘度变化）。
- 薄膜沉积区：温度22±0.5℃，湿度50±2%RH（稳定薄膜生长速率）。
- 控制技术：采用磁悬浮冷水机组（温差≤0.5℃）+ 转轮除湿机（露点温度≤10℃），结合干盘管二次调温，实现±0.1℃/±1%RH的超高精度控制。
- 微振动隔离：
- 设备基础：光刻机采用空气弹簧减震器（固有频率1.2Hz），振动传递率≤3%，地面振动速度≤0.05mm/s（符合SEMI F21标准）。
- 管道连接：所有水管、气管采用柔性接头，避免振动传导；风管风速控制在8-10m/s，减少气流振动噪声。
2. 静电防护与电磁屏蔽
- 全域静电管控：
- 地面：导电型环氧自流平（表面电阻10⁶-10⁹Ω），嵌入600×600mm铜箔网格，接地电阻≤0.5Ω。
- 人员：防静电手环（实时监测电阻750kΩ-35MΩ）+ 导电鞋（阻抗10⁶-10⁸Ω），入口处设置静电释放桩。
- 离子中和：光刻区每2m布置1台离子风机（平衡时间≤1.5秒），消除晶圆表面静电（≤50V）。
- 电磁兼容设计：
- 屏蔽室：304不锈钢板（厚度2mm）焊接结构，屏蔽效能≥100dB（1MHz-1GHz），阻断电磁干扰（EMI）。
- 供电系统：采用隔离变压器+滤波器，控制供电纹波≤1mV，避免影响精密仪器运行。
三、平面布局与材料系统规范
1. 分区与动线规划
采用“单向流”布局原则，实现人流、物流、气流的有序管控：
- 功能分区：
按工艺流程串联（硅片清洗→光刻→刻蚀→薄膜沉积→检测），设置更衣区→风淋区→缓冲间→洁净区的人员通道，物料通过AGV自动传输系统经气闸室进入，避免交叉污染。
- 核心区隔离：
光刻区作为最高洁净级别区域，采用独立空调系统，与相邻区域压差≥20Pa；设置紧急停机通道，确保异常情况下快速撤离。
2. 材料选型标准

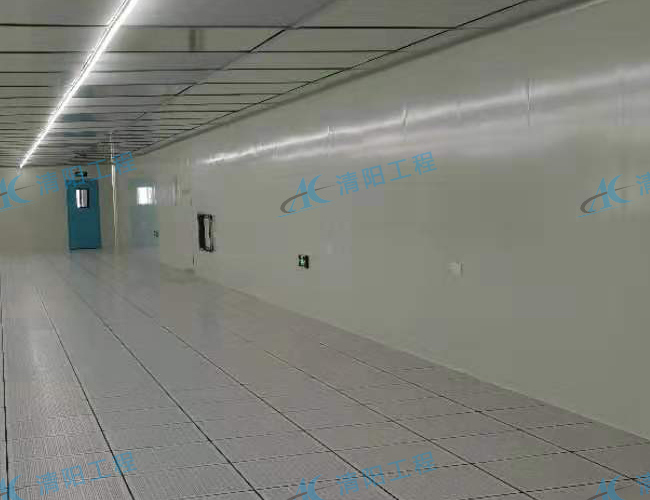

- 围护结构：
- 墙面/顶棚：50mm厚彩钢板（钢板厚度0.8mm，芯材为岩棉），表面电解抛光（Ra≤0.8μm），板缝用导电胶密封（电阻≤1Ω）。
- 地面：
区域类型 材料选择 核心性能参数
光刻区 聚氯乙烯卷材 耐磨转数≥10000转，耐化学腐蚀（光刻胶）
刻蚀区 乙烯基酯地坪 耐受HF酸腐蚀，防静电电阻10⁷-10⁸Ω
通道区 环氧自流平 平整度≤0.5mm/2m，便于AGV运行
- 细节构造：
墙角圆弧R≥100mm（316L不锈钢材质），避免积尘；所有管线暗装于技术夹层，穿墙处用密封胶封堵（泄漏率≤0.1m³/h）。
四、系统集成与验证体系
1. 关键系统配置
- 空调净化系统：
采用“集中处理+末端FFU”模式，新风经焓湿处理后送入，FFU实现局部高洁净度；配备备用风机（切换时间≤5秒），确保系统连续运行。
- 高纯物质供应：
超纯水系统（电阻率18.2MΩ·cm@25℃，总有机碳≤5ppb），通过不锈钢管道（316L BA级）输送，终端安装0.2μm过滤器。
超高纯气体（如氮气纯度99.9999%）经纯化器处理后，露点≤-90℃，颗粒浓度≤1个/m³（≥0.1μm）。
2. 全生命周期验证
- 四阶段确认：
- 设计确认（DQ）：验证方案符合14nm制程需求，CFD模拟气流流型无死角。
- 安装确认（IQ）：设备定位误差≤±5mm，管道焊接符合ASME BPE标准。
- 运行确认（OQ）：连续3天监测，温湿度波动≤±0.1℃/±1%RH，粒子浓度达标。
- 性能确认（PQ）：模拟生产工况，验证系统稳定性（MTBF≥1000小时）。
- 日常监测：
在线粒子计数器（每5分钟记录一次）、温湿度传感器（精度±0.05℃）、振动监测仪（采样频率1kHz），数据接入MES系统实现追溯。
五、上海本地化适配与案例参考
1. 气候与政策适配
- 梅雨季应对：
空调系统增设深度除湿段（露点温度≤8℃），降低空气中水汽含量，避免设备结露；每日监测洁净区墙面冷凝水情况，必要时启动辅助除湿。
- 政策利用：
对接上海市“集成电路产业专项扶持资金”，采用节能技术（如热回收装置，节能率≥30%）可申请最高20%的固定资产投资补贴。
2. 典型案例
- 上海某12英寸晶圆厂：
光刻区采用ISO 3级设计，FFU满布率100%，通过ULPA过滤器实现0.12μm粒子99.9995%过滤效率；温湿度控制精度达±0.05℃/±0.5%RH，微振动≤0.03mm/s，满足7nm制程需求。
- 上海某封装测试厂：
采用模块化洁净室设计，ISO 7级区域施工周期缩短至45天，通过智能变频系统实现能耗降低25%，年节省电费超300万元。
