一、洁净度分级与颗粒控制体系
1. 分级标准与制程适配
制程节点 核心区域洁净等级 关键控制指标（≥0.1μm颗粒） 典型应用场景
5-7nm ISO 4级 ≤10个/ft³ 光刻机工作区、晶圆清洗间
14-28nm ISO 5级 ≤100个/ft³ 离子注入、光刻胶涂布区
45-90nm ISO 6级 ≤1000个/ft³ 刻蚀、薄膜沉积区
注：1ft³≈0.028m³，ISO 5级对应≥0.1μm颗粒≤3520个/m³，需采用ULPA过滤器（对0.12μm颗粒效率≥99.999%）。
2. 颗粒来源全流程阻断
- 外部侵入控制：车间围护结构采用气密性设计，墙面彩钢板接缝密封胶连续施打（宽度≥5mm），门窗采用双道密封条（压缩量≥3mm），确保静态泄漏率≤0.5m³/(h·m²)。
- 内部产尘抑制：设备选型优先考虑低发尘型号（如半导体专用洁净真空泵），晶圆传送采用机械臂代替人工，减少人员活动产尘（人员行走可产生10⁴-10⁵个/ft³颗粒）。
- 实时监控系统：每50㎡布置1台激光粒子计数器（0.1μm/0.5μm双粒径监测），数据上传至FDC（故障检测与分类）系统，超标时10秒内触发声光报警，定位至具体区域。
二、空气净化系统与气流组织设计
1. 四级过滤与特殊净化
- 过滤链路：初效（G4）→中效（F9）→亚高效（H13）→ULPA（H15），其中ULPA过滤器对0.1μm颗粒效率≥99.999%，采用液槽密封安装（泄漏率≤0.001%）。
- 专项处理：
- 化学过滤：针对光刻胶挥发物（如VOCs）配置活性炭+化学吸附模块，去除效率≥95%。
- 分子级过滤：在离子注入区增设酸雾过滤器（HF/HCl去除率≥99%），保护设备与晶圆。
2. 气流模式与参数优化
- 单向流核心区：
- 垂直层流：通过FFU（风机过滤单元）阵列满布顶棚（覆盖率≥90%），风速0.45±0.05m/s，气流平行度偏差≤3°，形成"活塞式"清扫效果，确保晶圆上方1m内无涡流。
- 换气次数：ISO 5级区≥600次/h，ISO 6级区≥300次/h，通过变频风机动态调节，维持稳定流场。
- 压力梯度设计：
按"核心制程区（+20Pa）→辅助洁净区（+15Pa）→缓冲区（+10Pa）→更衣区（+5Pa）→室外（0Pa）"设置梯度，相邻区域压差≥5Pa，防止低洁净区空气倒灌。
三、材料选择与结构防护
1. 围护与饰面系统

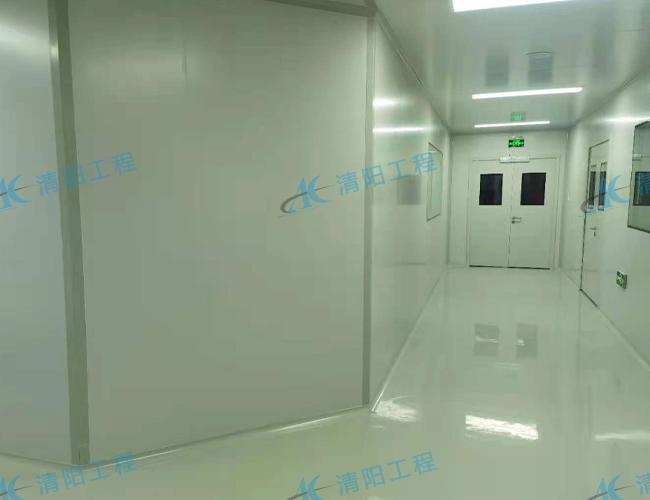

- 地面：
- 核心区：3mm厚防静电环氧自流平（表面电阻10⁶-10⁹Ω），耐磨系数≥2.0（ASTM标准），耐受HF、硫酸等化学品腐蚀，无缝施工（接缝误差≤0.5mm）。
- 设备区：高架防静电地板（承载力≥1000kg/㎡），地板下方敷设接地铜网（网格1m×1m），便于管线检修与气流循环。
- 墙面与顶棚：
- 选用6061-T6铝合金龙骨+50mm厚彩钢板（岩棉芯材，防火A级），表面为电解抛光不锈钢（Ra≤0.8μm），板缝用导电胶密封，阴阳角圆弧过渡（R≥70mm），避免积尘。
- 顶棚集成FFU、洁净灯具与传感器，平整度误差≤3mm/2m，确保气流均匀分布。
2. 特殊功能单元

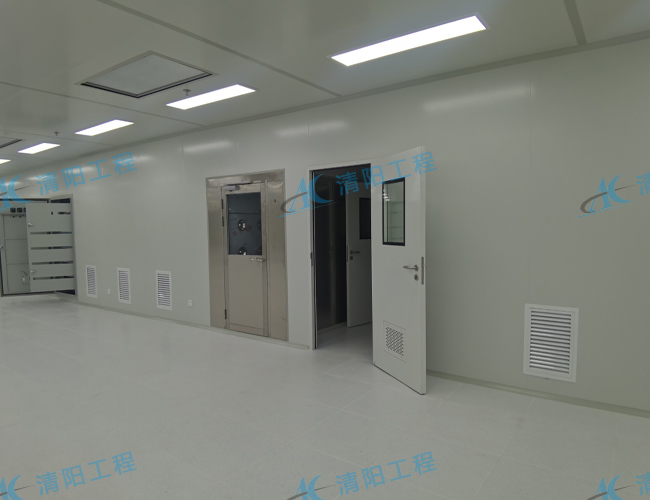

- 风淋室：
- 内部尺寸≥1.2m×1.0m×2.1m，喷嘴数量≥16个（360°无死角），风速≥25m/s，吹淋时间15-30秒可调，配备HEPA过滤器+离子风嘴，去除人员表面99%以上颗粒与静电。
- 传递窗：
- 双扉互锁（响应时间≤0.3s），内置ULPA过滤器（局部单向流）与紫外灯（照度≥100μW/cm²），传递晶圆盒时需经过30秒净化，表面颗粒≤1个/ft²（≥0.3μm）。
四、微环境控制与特殊防护
1. 温湿度精准调控
- 参数标准：
- 温度：22±0.1℃（光刻机区±0.05℃），波动幅度≤0.05℃/h，避免热胀冷缩导致晶圆对位误差（温度每波动1℃，300mm晶圆尺寸变化约3μm）。
- 湿度：45±5%RH，低湿度（＜30%）易产生静电击穿，高湿度（＞60%）可能导致设备结露，通过露点控制（精度±0.2℃）实现稳定。
- 控制系统：
采用PID+模糊控制算法，每20㎡布置1组温湿度传感器（精度±0.05℃/±1%RH），与空调机组（冷水机组精度±0.5℃）联动，确保微环境波动在制程允许范围内。
2. 防静电与抗微振体系
- 全链路防静电：
- 接地网络：采用铜带（截面积≥25mm²）形成法拉第笼，接地电阻≤0.5Ω，设备、工作台、人员通过独立回路接地，避免共模干扰。
- 静电消除：离子风机覆盖所有操作工位，平衡时间＜1秒（1000V→100V），晶圆传送皮带表面电阻≤10⁸Ω，实时监测静电电压（≤50V）。
- 微振控制：
- 基础设计：光刻机区域采用独立混凝土基座（厚度≥1.5m），与厂房结构分离，振动传递率≤5%。
- 设备减震：真空泵、冷却塔等设备安装空气弹簧减震器，振动速度≤0.1μm/s（1-100Hz频段），通过振动传感器实时监控。
五、施工流程与验收标准
1. 施工分级管控
- Class 1000施工区：
进入前需经风淋+更衣（Class 5洁净服），工具设备经121℃蒸汽灭菌+HEPA过滤，施工采用湿法切割（冷却水污染等级≤10CFU/mL），每日用ISO 5级纯水清洁地面。
- 关键节点控制：
1. 风管焊接：内壁焊缝经电解抛光（Ra≤1.6μm），压力测试泄漏率≤0.1Pa·m³/(s·m²)。
2. FFU安装：水平度误差≤1mm/m，运行噪声≤55dB(A)，风速均匀性偏差≤5%。
2. 验收核心指标
- 洁净度验证：
- 静态测试：ISO 5级区≥0.1μm颗粒≤100个/ft³，浮游菌≤0.1CFU/m³（撞击法）。
- 动态测试：满负荷生产时，颗粒浓度≤静态值的1.5倍，温湿度波动≤±0.1℃/±2%RH。
- 系统集成测试：
连续运行30天无故障，FFU运行率100%，能耗指标≤250W/㎡（含空调、照明），符合SEMI S2（设备安全）与SEMI F47（电压暂降耐受）规范。
电子芯片净化车间的设计需突破传统洁净室的框架，构建"颗粒-微环境-振动-静电"的四维控制体系。企业需根据制程节点（如5nm/7nm）定制方案，在满足ISO 14644-1、SEMI标准的同时，兼顾未来工艺升级的灵活性，最终为芯片制造提供稳定可靠的"纳米级洁净生态"。
