一、分级设计框架与核心参数

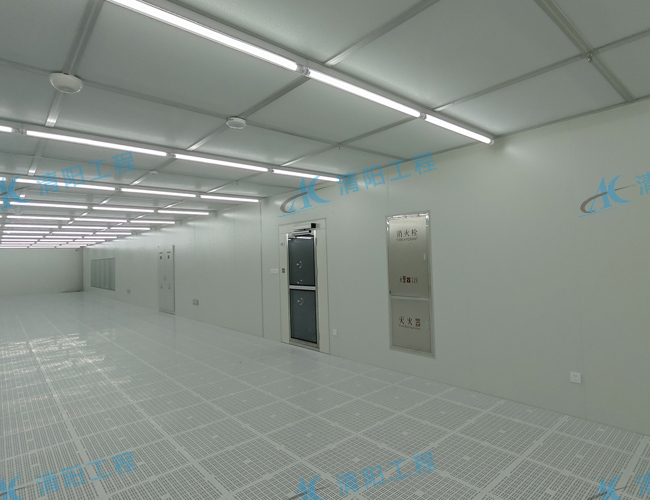

洁净度分级与区域划分
- 等级适配：根据工艺精度划分三级洁净区，形成严格的污染控制梯度：
- 核心区（光刻、离子注入）：ISO 3-4级，≥0.1μm粒子≤1000个/m³，≥0.3μm粒子≤237个/m³，适配3nm芯片、Mini LED等高端制程。
- 精密区（薄膜沉积、蚀刻）：ISO 5级，≥0.3μm粒子≤3520个/m³，满足14nm以下芯片封装需求。
- 辅助区（测试、仓储）：ISO 7-8级，≥0.5μm粒子≤352,000个/m³，用于非核心工序。
- 区域隔离：采用“气锁间+缓冲走廊”设计，核心区与精密区间压差≥10Pa，精密区与辅助区间≥5Pa，通过动态压差监控系统（精度±1Pa）维持稳定梯度。
微环境参数控制
- 温湿度：
- 核心区：温度23±0.1℃，湿度45±2%RH（避免光刻胶变性），波动幅度超限时自动报警并调节。
- 精密区：温度22±0.5℃，湿度50±3%RH，满足设备热稳定性要求。

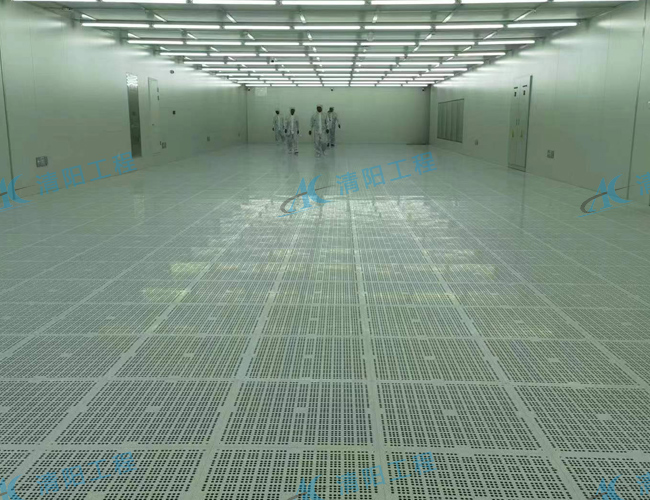

- 气流组织：
- 核心区：垂直单向流，FFU覆盖率100%，风速0.45±0.05m/s，全室断面风速均匀性≥90%。
- 精密区：垂直单向流与局部乱流结合，关键工位FFU覆盖率≥60%，换气次数≥300次/h。
二、核心系统配置与技术要求
空气净化与化学污染控制
- 多级过滤体系：
- 预处理：初效G4（拦截≥5μm粒子）+中效F9（≥1μm粒子），配合活性炭过滤器去除大气尘与VOCs。
- 终端净化：核心区采用ULPA过滤器（U15级，对0.12μm粒子效率≥99.999%），通过FFU风机过滤单元实现模块化布控，噪音≤45dB（A）。
- 化学污染控制：
- 酸碱气体：配置浸渍型化学过滤器（针对HF、HCL），吸附效率≥99.9%，阻力≤250Pa。
- 有机挥发物：采用分子筛+活性炭复合过滤，对苯系物、甲醛去除率≥99%，确保AMC（分子级污染物）浓度≤1ppb。
低干扰系统设计
- 防微振控制：
- 基础处理：采用弹簧阻尼隔振基座（固有频率1.5-2Hz），地面铺设50mm厚弹性聚氨酯垫层，确保精密设备处振动加速度≤0.1μm/s²（1-100Hz频段）。
- 设备布局：光刻机、电子显微镜等核心设备远离空压机、真空泵等振动源，间距≥10m。
- 防静电与电磁兼容：
- 防静电体系：地面采用导电型环氧自流平（表面电阻10⁶-10⁸Ω），墙面为防静电彩钢板（内衬铜箔网格），人员配备防静电腕带（电阻10⁶-10⁸Ω），每日班前校准。
- 电磁屏蔽：核心区围护结构采用0.5mm厚镀锌钢板（接缝焊接），形成法拉第笼效应，屏蔽效能≥80dB（10kHz-1GHz），避免电磁干扰影响光刻精度。
工艺辅助系统
- 超纯水系统：
- 水质指标：电阻率18.2MΩ·cm（25℃），TOC≤10ppb，颗粒（≥0.1μm）≤1个/ml，满足半导体级用水标准。
- 管路设计：316L不锈钢管道（内壁电解抛光，Ra≤0.2μm），采用焊接连接（避免螺纹污染），循环流速≥1.5m/s防生物膜滋生。
- 特气系统：
- 输送方式：超高纯气体（如O₂、N₂）采用VMB（阀门 manifolds box）集中控制，管道为316L EP级不锈钢，泄漏率≤1×10⁻⁹ Pa·m³/s。
- 安全管控：设置特气泄漏检测（响应时间≤1秒）与紧急切断系统，有毒气体区域配备独立排风（风速≥1m/s）。
三、施工管控与精度控制
无尘施工管理
- 施工分级管控：
- 洁净施工区：核心区施工需达到ISO 7级临时洁净度，人员经二更+风淋（30秒）进入，穿戴Class 10级无尘服（头罩、手套、靴套全覆盖）。
- 工具管理：所有施工工具经超声波清洗+HEPA过滤风淋后进入，金属工具需除油除锈，避免颗粒释放。
- 关键工序控制：
- 围护结构安装：彩钢板（50mm岩棉夹芯，防火A级）垂直度偏差≤1mm/m，接缝处用食品级硅酮胶密封（胶宽8±1mm），墙角R50mm圆弧过渡（Ra≤1.6μm）。
- 地面施工：环氧自流平采用激光找平（平整度≤0.5mm/2m），分三层施工（底漆+中涂+面涂），总厚度≥3mm，固化后进行表面电阻测试（10⁶-10⁹Ω）。
系统安装精度
- FFU安装：采用龙骨吊装，水平度偏差≤0.5mm/m，与顶棚间隙≤1mm，安装后进行风速均匀性测试（单点偏差≤±10%）。
- 管道施工：
- 洁净风管：采用镀锌钢板（厚度≥0.8mm），咬口连接后密封，漏风率≤0.1%（1000Pa压力下）。
- 特气管道：焊接采用全自动轨道焊，焊缝成形系数1.2-1.5，经氦质谱检漏（泄漏率≤1×10⁻⁹ Pa·m³/s）。
四、验收标准与性能验证
核心指标检测
- 洁净度验证：
- 粒子计数：采用激光粒子计数器（流量1cfm），核心区每0.5㎡设1个采样点，每个点采样量≥10L，连续3天测试均需达标。
- 气流流型：通过四氯化钛发烟法观察，核心区气流平行度偏差≤5°，无涡流与交叉污染。
- 微环境测试：
- 温湿度：连续72小时监测，核心区温度波动≤±0.1℃，湿度≤±1%RH。
- 振动测试：采用压电式加速度传感器，在光刻机工作位监测1-1000Hz频段振动，加速度级≤2.5dB（参考值1μm/s²）。
系统联动验证
- 应急响应测试：
- 断电恢复：UPS系统切换时间≤5ms，应急照明持续供电≥120分钟，关键设备（如温控系统）不间断运行。
- 泄漏处理：特气泄漏时，检测系统响应时间≤1秒，紧急切断阀动作时间≤3秒，排风系统自动切换至高速模式。
- 长期稳定性测试：
- 连续30天动态监测，核心区洁净度、温湿度、压差等参数达标率≥99.9%，无系统性偏差。
五、行业特殊适配与运维要点
差异化设计
- 半导体芯片车间：增设AMC实时监测系统（覆盖酸、碱、有机、金属四类污染物），光刻区配备恒温恒湿机组（控温精度±0.05℃）。
- 显示面板车间：针对大尺寸基板运输，设计超宽洁净通道（宽度≥3m），地面承重≥5kN/m²，配备防静电搬运机器人。
运维保障
- 过滤器更换：
- ULPA过滤器：每18个月检测阻力，达初始值1.5倍时更换，更换后进行DOP检漏（泄漏率≤0.001%）。
- 化学过滤器：每6个月检测吸附效率，低于95%时更换，记录更换周期与污染物浓度变化。
- 日常监测：
- 核心区：粒子浓度每小时记录1次，温湿度、压差实时监控，振动数据每日分析。
- 每月进行气流流型抽检，每季度开展全面性能复测，确保参数长期稳定。
