一、设计依据与标准
1. 国际标准
- ISO 14644-1：明确洁净室从ISO 1级到ISO 9级的分级标准，半导体行业因制程精度要求，通常采用ISO 3级（≥0.1μm颗粒数≤1000个/m³）及以上标准，以满足纳米级生产需求。
- SEMI标准：对洁净室设计进行细化规范，7nm以下先进制程需达到ISO 3级，而光刻区等关键区域更是要求ISO 2级，为高精度半导体制造提供环境基准。
2. 国内标准
- GB 50073-2013《洁净厂房设计规范》：包含空气洁净度等级、压差控制（≥5Pa）、噪声限值（≤65dB(A)）等强制条文，确保基础设计合规；温湿度控制方面，一般区域为22℃±2℃、相对湿度45%~65%，高精度区域要求温度波动≤±0.1℃、湿度±1%，满足不同生产环节的环境精度需求。
3. 行业标准
- SEMI S23：专门规定半导体厂房振动控制要求，其中EUV光刻机这类精密设备的振动速度需＜1μm/s，避免振动对光刻精度造成影响。
二、核心设计参数
参数类型 控制范围 监测频率
温度 22℃±0.1℃（高精度区） 实时监测
湿度 30%~50%RH（±1%） 每5分钟记录
洁净度 ISO 3级（百级）~ ISO 6级 动态测试（生产状态）
压差 洁净区与非洁净区≥10Pa 压差传感监控
振动速度 ≤1μm/s（关键设备区） 连续监测
三、系统设计方案
1. 空气净化系统
- 气流组织
- 垂直单向流：天花板FFU（风机过滤单元）覆盖率≥80%，换气次数≥500次/小时（ISO 3级），通过自上而下的稳定气流，快速带走污染物，保障核心区域高洁净度。
- 混合流：非关键区域采用非单向流，换气次数≥30次/小时，在满足基础洁净需求的同时，平衡能耗与效率。
- 过滤系统
- 采用三级过滤体系：初效（G4）过滤大颗粒杂质，中效（F8）过滤细小颗粒物，高效（H14/ULPA）深度过滤，末端过滤效率≥99.9995%，有效控制微粒污染。
- 增设活性炭过滤器，针对性控制气态分子污染物（AMC），避免其对半导体材料和制程造成损害。
2. 温湿度控制系统
- 控制架构
- 采用PLC+DDC双控系统，实现温湿度分级精准调控：常规模式下温度±0.5℃、湿度±3%RH；高精度模式下温度±0.1℃、湿度±1%RH，适配不同生产环节的严苛要求。
- 设备选型
- 冷水机组选用变频磁悬浮离心机，能效比（EER）≥5.0，在保证制冷效率的同时，显著降低能耗。
- 加湿系统采用电极式加湿器，配合纯水系统运行，有效防止设备结垢，保障加湿稳定性。
3. 振动与电磁干扰控制
- 隔振设计
- 主动隔振：光刻机区域配备气浮平台，振动衰减率≥90%，精准抵消外界振动影响，确保光刻精度。
- 被动隔振：FFU机组安装弹簧隔振器，振动传递率≤5%，减少设备运行产生的振动干扰。
- 电磁屏蔽
- 关键设备区墙面铺设铜网，屏蔽效能≥60dB，有效阻隔外界电磁干扰。
- 接地系统严格管控：设备接地电阻≤1Ω，防静电地板接地≤10Ω，避免静电和电磁干扰对半导体元件造成损伤。
4. 围护结构与材料
- 墙体
- 核心区采用1.2mm不锈钢板（表面粗糙度Ra≤0.8μm），接缝处通过激光焊接处理，确保光滑无缝，减少积尘和微粒产生。
- 辅助区使用50mm岩棉彩钢板（防火A级），接缝用密封胶填缝，兼顾保温、防火与密封性。

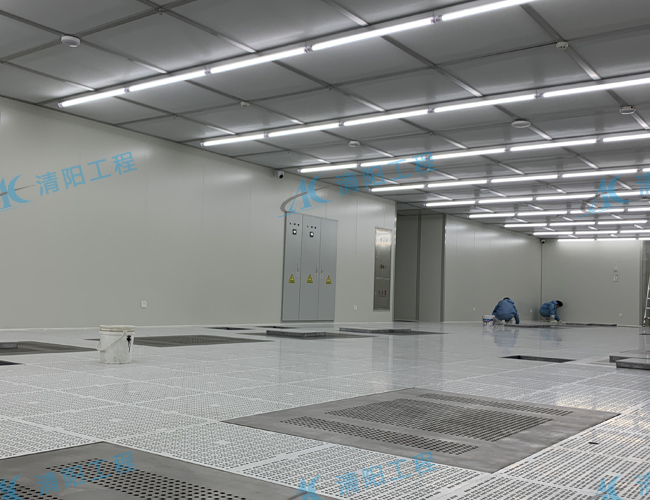

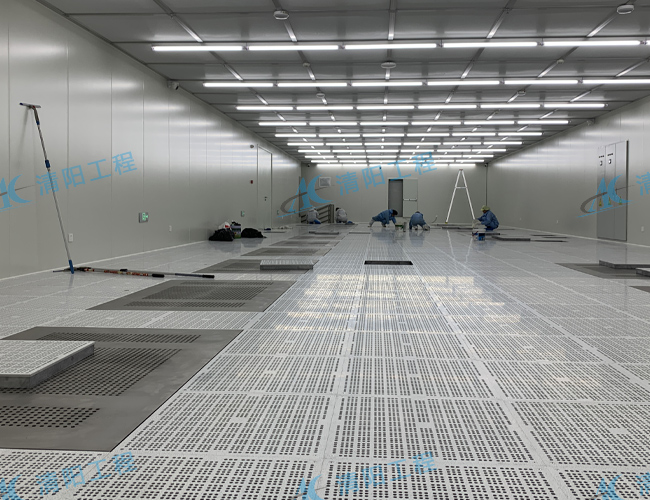

- 地面
- 基层为2mm环氧自流平（表面电阻1×10⁴~1×10⁶Ω），设计2%坡度导向排水沟，便于清洁和排水。
- 表层铺设PVC防静电地板（系统电阻1×10⁶~1×10⁹Ω），双重防静电保障，适应半导体生产环境需求。
- 吊顶：采用开孔率30%的微孔铝板，高度≥3m，既保证送风均匀性，又预留充足的设备检修通道。
5. 节能与智能化
- 热回收系统
- 安装转轮式热交换器，回收排风能量，节能效率达20%~30%，降低空调系统能耗。
- 采用MAU+DC系统（组合式空调机组+干盘管），如长江存储武汉基地应用该系统，年节电≥2000万度，大幅提升能源利用效率。
- 智能监控
- 构建BIM+IoT平台，集成30000+传感器，实时监测粒子数量、温湿度、压差等关键参数，实现环境全维度可视化管理。
- 引入预测性维护机制，通过AI算法分析设备运行数据，提前预警潜在故障，降低停机风险，保障生产连续性。
四、施工与验收
1. 施工要点
- 施工单位资质：需具备建筑装饰工程设计甲级资质与机电工程施工总承包一级资质，确保施工团队具备承接高精密洁净室项目的技术能力和管理经验。
- 关键节点
- 围护结构气密性检测：在500Pa压力差下，漏风率需≤2%，保证洁净室的密闭性，防止外界污染侵入。
- 高效过滤器安装：采用扫描检漏法检测，渗透率≤0.01%，确保过滤系统无泄漏，保障过滤效果。
- 振动测试：光刻机区域振动速度需≤0.5μm/s，满足精密设备运行环境要求。
2. 验收标准
- 温湿度验证：连续72小时监测，温度波动≤±0.1℃，湿度波动≤±1%RH，验证系统长期运行的稳定性。
- 洁净度检测：使用激光粒子计数器检测，ISO 3级区域≥0.1μm粒子数≤1000个/m³，符合相应洁净度等级标准。
- 压差测试：洁净区与相邻区域压差≥10Pa，与室外压差≥15Pa，确保形成有效的气压屏障，防止污染空气流入。
