芯片制造对于生产环境的要求非常严苛，为确保芯片的高良率与可靠性，芯片净化车间的设计装修需遵循一系列高标准原则，并在各个环节进行精细把控。


一、核心设计原则

洁净度高

1. 洁净度等级设定：依据芯片制程的具体需求，洁净度等级通常要达到ISO 3级至ISO 5级，这与美国联邦标准FS 209E的Class 1 - 100相对应。例如，对于28纳米以下的先进制程，就要求达到ISO 3级的超洁净环境，即每立方米内0.1μm颗粒物的浓度不能超过1000颗。
2. 气流设计：在核心工艺区，像光刻、刻蚀等关键环节，采用垂直单向流的设计方案。将风速精确控制在0.45 ± 0.1m/s的范围内，同时保证每小时高达500 - 600次的换气次数，以更大程度减少尘埃粒子的积聚，维持超高洁净的生产环境。

精密环境控制

1. 温度控制：温度精度要求达到±0.1℃，例如设定温度为22℃ ± 0.1℃。为实现这一高精度控制，采用由离心机、螺杆机和板换组成的三级制冷系统，并配合PID调节阀，能够对温度进行精准、稳定的调节。
2. 湿度控制：相对湿度需维持在45 ± 5%RH，同时将露点温度波动严格控制在≤ ± 1℃。为此，需配置转轮除湿机和电阻式蒸汽加湿器，以保证湿度在芯片制造所需的精确范围内。
3. 微振动控制：在精密设备区，要满足VC - D级标准，即峰值速度≤12.5μm/s。通常采用空气弹簧隔震基础或主动减震平台等技术，有效降低外界振动对精密设备的影响，确保芯片制造过程的精准度。

防静电与电磁屏蔽

1. 防静电措施：为了构建完整的静电防护网络，地面与墙板通过铜带进行接地处理。同时，将工作台面的表面电阻严格控制在10⁴ - 10⁶Ω，以防止静电对芯片造成损害。
2. 电磁屏蔽：工艺区的电磁屏蔽效能需达到80dB@1GHz。通过六面体铜网屏蔽室与波导通风窗相互配合，有效屏蔽外界电磁干扰，保障芯片制造过程中电子元件的正常运行。

二、空气净化系统设计

过滤器配置

1. 初效过滤：选用G4级粗效过滤器，其对5μm颗粒的过滤效率≥90%，主要作用是对进入空气净化系统的空气进行初步过滤，保护后端设备。
2. 中效过滤：采用F8 - F9级中效过滤器，对1μm颗粒的过滤效率≥95%，进一步去除空气中的杂质，为高效过滤器减轻负担。
3. 高效过滤：在ISO 5级及以上区域使用HEPA过滤器，ISO 3级区域则采用ULPA过滤器，两者的泄漏率均需≤0.01%，并且要定期进行PAO检漏测试，确保过滤器的性能符合要求。

气流组织优化

1. 核心区气流组织：核心区域采用垂直单向流设计，并借助CFD模拟技术对送风口和回风口的布局进行优化，有效避免涡流现象的产生。例如，某存储芯片厂所采用的孔板送风系统，能够将工作截面的风速不均匀度控制在±15%以内，确保气流的均匀性和稳定性。
2. 支持区气流管理：在支持区，如化学品储存区域，通过设置5 - 15Pa的气压梯度进行隔离，防止不同区域之间的交叉污染，保证各区域的环境独立性。

三、材料选择与施工细节

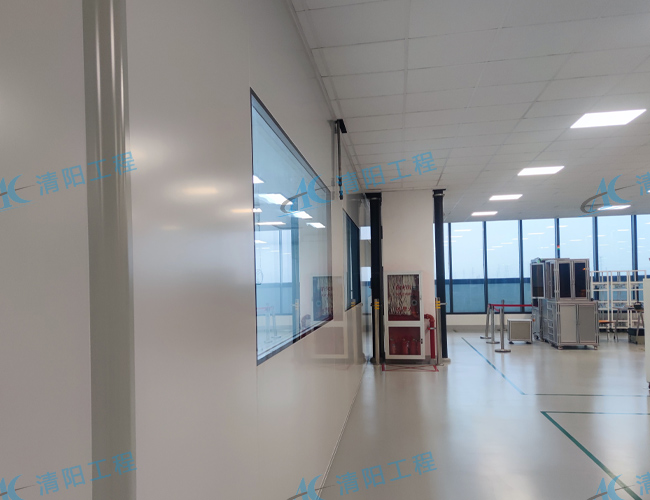

墙面材料

1. 电解钢板 + 聚氨酯夹芯板：这种组合材料不仅具备10⁶ - 10⁹Ω的表面电阻，能够有效防静电，而且防火等级达到A级，安全性高。在接缝处，使用耐酸碱且VOC释放量<0.1mg/m³的硅胶进行密封，确保墙面的密封性和环保性。
2. 纳米涂层材料：以中芯国际北京工厂为例，使用的新型纳米涂层材料可将静电衰减时间缩短至0.5秒以内，进一步提升防静电性能，满足芯片制造对静电控制的严格要求。

地面系统

1. 环氧自流平 + 导电铜箔网格：地面采用厚度≥2mm的环氧自流平，并铺设导电铜箔网格，体积电阻控制在10⁴ - 10⁶Ω·cm，同时设计≥1%的坡度，以满足排水需求，防止积水对芯片制造设备造成损害。
2. PVC导电地板：选用摩擦电压低于100V的PVC导电地板，在接缝处采用热焊处理，确保地面无缝衔接，既保证了防静电性能，又便于清洁和维护。

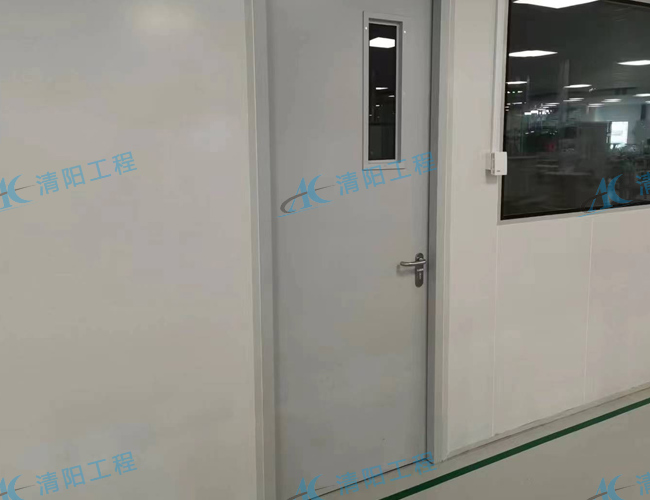

门窗系统

1. 双层气密设计：门窗采用双层气密结构，所使用的硅胶条压缩永久变形率≤15%，整体气密性在50Pa压差下换气次数≤0.05次/h，有效防止外界灰尘和污染物进入车间。
2. 自动感应门：安装自动感应门，可减少人员进出时因手动开门而带入的灰尘和微生物，进一步提升车间的洁净度。

四、人员与物流管理

人员净化流程

1. 更衣程序：严格遵循“三次更衣”原则，确保洁净服表面颗粒脱落数<10颗/cm²，更大限度减少人员身上携带的尘埃粒子进入车间。
2. 风淋室：风淋室风速≥20m/s，吹淋时间≥15秒，同时配合粘尘垫使用，有效去除人员身上的灰尘和杂质，保障车间环境不受污染。

物料传递系统

1. 双层传递窗：采用带UV杀菌功能的双层传递窗，对进入车间的物料进行初步消毒。对于大件物品，则通过洁净隧道进行处理，确保物料的洁净度。
2. SMIF盒存储：重要原材料开封后需放置在氮气柜中保存，将氧浓度控制在≤1%，防止原材料氧化，保证其质量和性能。

五、监测与维护

实时监控系统

1. EMS环境监测：部署在线粒子计数器，采样频率≥1次/min，以及精度为±0.1℃/±1%RH的温湿度传感器。将监测数据自动上传至MES系统，一旦出现异常情况，立即报警并联动HVAC系统进行调节，确保车间环境始终处于可控状态。
2. 大数据分析：引入SPC系统，对关键参数进行CPK值计算，通过数据分析和机器学习算法，提前预测可能出现的问题。例如，格芯新加坡工厂通过这种方式将粒子污染预警准确率提升至92%，有效预防了生产过程中的质量问题。

节能优化措施

1. 变频风机 + DCEC电机：采用变频风机和DCEC电机，相比传统系统可节能30%。例如，中微半导体研发的“洁净室能效管家”系统，每年可节电150万度，在保证车间环境的同时，实现了显著的节能效果。
2. 热回收装置：配备效率≥70%的热回收装置，并结合磁悬浮冷水机组（COP≥6.0），有效降低能耗，提高能源利用效率。

六、验收标准

洁净度检测

1. 使用Lighthouse 5100系列粒子计数器进行多通道实时监测，确保0.3μm、0.5μm、1.0μm颗粒物浓度符合ISO 14644 - 1标准。
2. 核心区每季度需进行第三方校准，校准过程严格遵循JJF 1190 - 2008规范，保证检测结果的准确性和可靠性。

压差控制

1. 不同等级洁净区之间的压差需≥5Pa，核心区与相邻区域的压差≥15Pa。
2. 对压差进行动态监测，确保其波动范围≤ ± 2Pa，维持车间内稳定的气流流向和压力平衡。

材料验收

1. 对于彩钢板、PVC等材料，需提供完整的出厂检测报告，并在现场对厚度、平整度进行抽检。
2. 高效过滤器必须进行泄漏测试，确保其过滤效率≥99.995%，保证空气净化系统的性能达标。
