明确设计参数
确定洁净室面积：首先，精确测量洁净室的长度与宽度，随后通过两者相乘计算出洁净室的总面积 S ，面积的单位为平方米（ m^2 ）。
确定换气次数：对于百级洁净室而言，其对换气次数有着较高要求。一般情况下，换气次数处于每小时 300 - 500 次之间。在此，我们假设选取换气次数 n = 400 次/小时。
确定送风口风速：送风口风速 v_1 通常在每秒 0.3 - 0.5 米的范围。在本次计算中，我们假定送风口风速 v_1 = 0.4 米/秒。
确定回风口风速：回风口风速 v_2 一般保持在每秒 2 - 4 米。这里我们取 v_2 = 3 米/秒作为计算依据。
确定洁净室高度：洁净室的高度 h 一般在 2.5 - 3 米之间。本次假设洁净室高度 h = 2.8 米。
各项参数计算
计算送风量：
依据公式 Q = n\times S\times h ，我们可以计算出送风量 Q 。将 n = 400 ， h = 2.8 代入公式可得：
Q = 400\times S\times 2.8 = 1120S （单位：立方米每小时， m^3/h ）。
为了后续计算方便，我们将其换算为秒流量 Q_s ，由于 1 小时等于 3600 秒，所以 Q_s=\frac{1120S}{3600}=\frac{28S}{90} （立方米每秒， m^3/s ）。
计算送风口面积：
根据送风口面积计算公式 A_1=\frac{Q_s}{v_1} ，将 Q_s=\frac{28S}{90} ， v_1 = 0.4 代入可得：
A_1=\frac{28S}{90\times0.4}=\frac{7S}{9} （平方米， m^2 ）。
计算回风口面积：
因为送风量与回风量相等，所以回风口面积 A_2 的计算同样依据公式 A_2=\frac{Q_s}{v_2} 。将 Q_s=\frac{28S}{90} ， v_2 = 3 代入可得：
A_2=\frac{28S}{90\times3}=\frac{14S}{135} （平方米， m^2 ）。
计算开孔率：

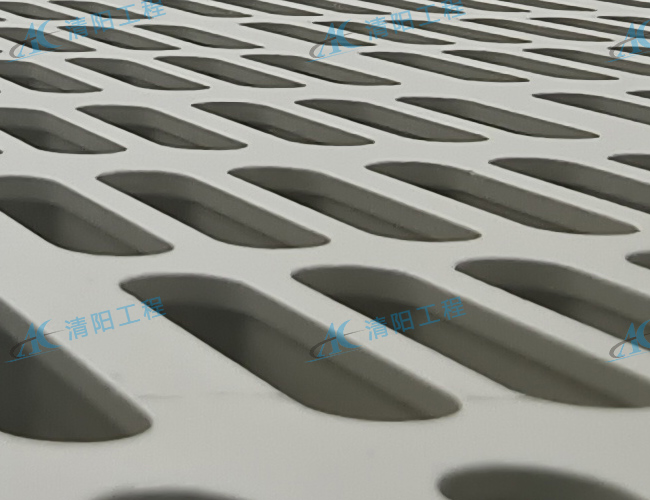

假设架空地板采用规格为 600\times600 毫米的产品，那么单块地板的面积 A_0 = 0.6\times0.6 = 0.36 （平方米， m^2 ）。
每块地板上回风口面积占比，也就是开孔率 p ，可通过公式 p=\frac{A_2}{A_0} 计算得出。将 A_2=\frac{14S}{135} ， A_0 = 0.36 代入可得：
p=\frac{14S}{135\times0.36S}\approx0.29 ，将其换算为百分数约为 29\% 。
然而在实际工程中，考虑到诸如气流均匀性、系统阻力等多种因素，开孔率一般取值在 25\% 左右，这是经过综合考量和调整后的结果。
