在微电子半导体制造业中，那些悬浮在空气中的分子污染物，通常被称为气态分子污染物（AMC），它们会侵蚀半导体晶体的表面，导致氧化和损害，造成产品良品率的大幅下降，这无疑是电子半导体无尘室控制的重要的环节。

对于微电子制造业而言，那些弥漫在空气中的有害物质，对生产车间和产品构成严重威胁，是导致成品良率降低的罪魁祸首，它们被冠以分子级污染物或气态分子污染物（AMC）的称谓。分子污染物的大小与颗粒污染物相比，简直是微不足道，两者之间的数量级差异显著，因此即便是高效过滤器（HEPA）或超高效过滤器（ULPA）也对其束手无策。

随着半导体制程技术的日新月异，芯片线宽已经迈入了纳米级的门槛，这使得对半导体产品生产环境的要求变得愈发严苛，微电子厂房内分子级空气污染的控制问题也日益凸显出其重要性。

对于AMC的控制，我们主要采取以下三种策略：
一、源头治理：消除污染源。这需要我们全面评估洁净室内外的空气质量，以便准确识别潜在的污染气体及其浓度；
二、通风环节的优化：引入清新的空气。通过选择适宜的过滤器，我们旨在有效去除污染气体；
三、深度净化：利用物理或化学手段对污染物进行彻底清除。这包括吸附、吸收以及化学吸收等多种方法。

物理吸附，它是指一种物质被另一种物质所吸引，并紧紧附着于其表面的过程。活性炭正是运用了这一原理，有效去除污染物。吸附作为一种表面现象，其效果与表面积的大小密切相关，表面积越大，吸附能力自然越强。然而，物理吸附也有其局限性，如易饱和，且吸附过程是可逆的，即在吸附其他物质时，可能会将已经吸附的物质重新释放。

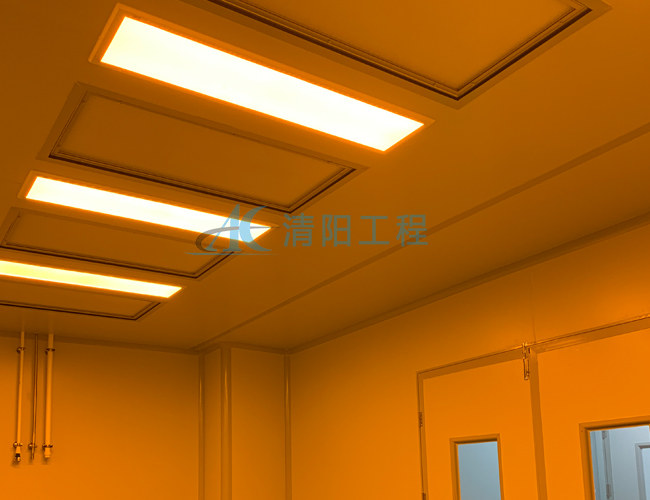

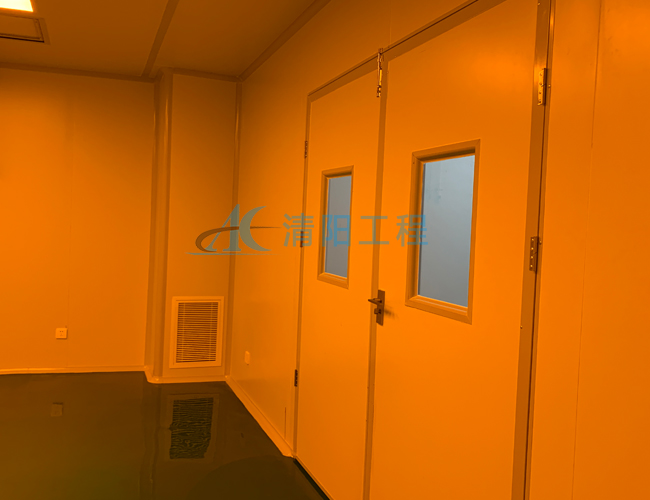

化学吸附则是污染物与吸附剂中的化学物质发生化学反应，从而达到去除污染物的目的。华净滤料正是运用了这一原理，实现了高效的污染物去除。化学吸附的过程非常独特，它主要取决于吸附剂与被吸附物的化学性质。这一过程通常速度较快，且是不可逆的，能够将有毒有害气体通过化学反应转化为无害的固体物质。 清阳工程可承接江浙沪皖等地区十万级、万级、百级、千级等各种洁净度等级的无尘车间的设计装修建设，我们有着17年的装修历史，各项资质齐全，承接过近500项净化工程。
