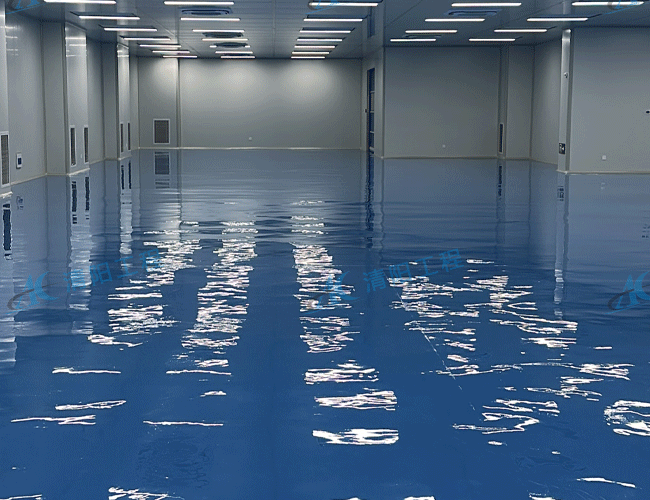

芯片是在纳米尺度上刻电路的，哪怕一粒微米级的灰，都可能直接把芯片做废。所以无尘车间不是"干净一点就行"，而是要把颗粒、金属离子、有机污染物、温湿度、振动、静电，全都摁在极窄的范围里。



一、灰太大了，跟芯片根本不是一个量级
先进制程的线宽，就几纳米到几十纳米。你掉一粒 1 微米（也就是 1000 纳米）的灰上去，它比晶体管大好几百倍；哪怕小到 0.1 微米，也能一次盖住好几个晶体管。
后果是什么？光刻的图形断线、短路，薄膜出针孔，刻蚀被微掩膜挡住，离子注入进不去、掺杂不均匀。一层一层叠上去，最后整颗芯片直接报废。

二、要防的不只是灰，还有"化学污染"
晶圆特别怕金属离子——钠、钾、铁、铜这些。一旦钻进硅片或者氧化层里，就是漏电、阈值电压漂移、寿命变短。
还有有机污染物和酸碱气体，会让光刻胶挂不住，曝光和薄膜质量都受影响。所以洁净室还得管住 AMC，也就是气态分子污染物。

三、污染是攒出来的，不是一次性的
一颗芯片要做几百上千道工序。每道工序带进去一点点污染，良率就往下掉一点。
300mm 的一片晶圆上，几百颗芯片；先进芯片一颗就值几十到几千美元。良率掉一点，钱就是成片成片地烧。所以洁净室虽然贵，但它是保良率的底子。

四、无尘车间管的是一整套环境
不只是数颗粒，还得管这几样：
- 温湿度——保光刻胶性能、曝光显影稳定，设备不热漂移；
- 气流——FFU、HEPA/ULPA 过滤、层流、正压，把外面的空气挡在门外；
- 振动——套刻精度是纳米级的，一抖就对不准；
- 静电——ESD 会击穿栅氧，静电还会把颗粒吸过来；
- 人和物料——风淋、气闸、洁净服，因为人本身就是最大的污染源。

五、等级要求是真的狠
外面空气每立方米成千上万颗颗粒；晶圆厂关键区一般要 ISO 3～5 级，先进光刻区甚至要 ISO 2 或者更严——每立方米 ≥0.1 微米的颗粒，只允许几十到几千颗。

纳米级的电路，容不下微米级的污染。无尘车间直接决定芯片的缺陷率、良率和可靠性，是先进晶圆厂最基础、也最烧钱的设施之一。
